รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: RM5-1SSA9V1F
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/60K
ราคา: $0.11-$24
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 180K / เดือน
หมายเลขชิ้นส่วน: |
RM5-1SSA9V1F |
การผลิตเป็นกลุ่ม: |
LPJG47542A47NL |
ประเภทตัวเชื่อมต่อ: |
RJ45 |
แอพพลิเคชัน: |
ฐาน 10/100/1000 Base-T |
ประเภทการติดตั้ง: |
ผ่านรู |
การป้องกัน: |
ป้องกันหน้าจอ EMI Finger |
หมายเลขชิ้นส่วน: |
RM5-1SSA9V1F |
การผลิตเป็นกลุ่ม: |
LPJG47542A47NL |
ประเภทตัวเชื่อมต่อ: |
RJ45 |
แอพพลิเคชัน: |
ฐาน 10/100/1000 Base-T |
ประเภทการติดตั้ง: |
ผ่านรู |
การป้องกัน: |
ป้องกันหน้าจอ EMI Finger |
แบบจำลองการออกแบบ : RM5-1SSA9V1F
1 ออกแบบมาสำหรับการใช้งานการ์ดเชื่อมต่อเครือข่าย
2 ออกแบบมาเพื่อตอบสนองความต้องการของ IEEE802.3u
3 มีให้เลือกในอัตราส่วนการหมุนที่ใช้โดย LAN ICmanufactures
4 ส่วนประกอบแม่เหล็กที่ง่ายที่สุดในการวางและวางบน PCB
ประหยัดพื้นที่ในการลด PCB

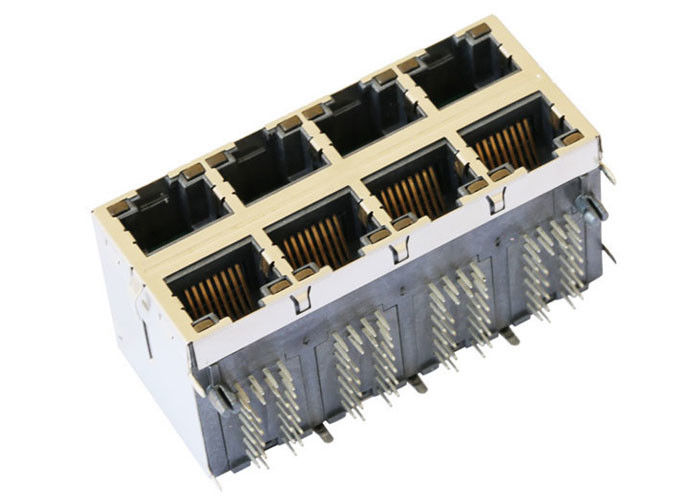

แบบจำลองการผลิตจำนวน 6 แบบ : LPJG47542A47NL
7 10/100/1000 กิกะบิตอีเทอร์เน็ต
แม่เหล็ก 8 อัน Rj45
9 แม่เหล็กแบบรวม Rj45
10 LED ตัวเลือก, EMI-finger ตัวเลือก
หมายเลขชิ้นส่วน LINK-PP | LPJG47542A47NL |
แบบจำลองการออกแบบ | RM5-1SSA9V1F |
แอพลิเคชันลาน | ETHERNET |
ติดต่อ Mating Plating Plate | GOLD 6u "/ 15u" / 30u " |
แกนต่อพอร์ต | 12 |
ตัวเลือก LED | สีเหลืองสีเขียว / เหลือง, สีเขียว |
สลัก | TAB UP / DOWN |
จำนวนพอร์ท | 2X4 |
มุมยึด PCB | เข้าข้าง |
ความสูงของบรรจุภัณฑ์ (มม.) | 25.79 |
ความยาวของแพ็คเกจ (มม.) | 59.18 |
ความกว้างของแพ็คเก็จ (มม.) | 28.35 |
แท็บ Shield EMI | กับ |
ความเร็ว | 10/100/1000 BASE-T |
อุณหภูมิ | 0 ถึง 70 ℃ |
เปิดอัตราส่วน RX | 1CT: 1CT |
เปิด TX อัตราส่วน | 1CT: 1CT |
ลักษณะ
1. ประเภทสินค้าคุณสมบัติ:
1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = การใส่ Side Side (Right Angle)
2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 2 x 4
3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่
คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี
ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = หลาย
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail
6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) Contact Type = ผ่านรู
7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack
8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,
เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส
Reflow-Soldering ตัวเลือก;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS ได้เสมอ
9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว / เหลือง - ตัวต้านทาน 250 โอห์ม
2) LED สีขวา (ตำแหน่ง # 2) = สีเขียว, สีเหลือง - ตัวต้านทาน 250 โอห์ม
10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70
11.Hipot:
1500Vrms MIN
แอพพลิเคชันสำหรับ Terminal User
ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่นโมเด็ม ADSL, LAN-on-Motherboard อุปกรณ์สื่อสารและการสื่อสารเช่นฮับการ์ดพีซีสวิตช์เราเตอร์พีซีเมนบอร์ด SDH PDH โทรศัพท์ IP โมเด็ม xDSL โซลูชัน Call Center กล่องชุด set ที่ซับซ้อนการตั้งค่าเกตเวย์ VOIP Border Gateway Protocol สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ...
