รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: HY911130AE
เอกสาร: LPJG0806FBNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.05-$1.28
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4500K-PCS / เดือน
จำนวนพอร์ต: |
1x1 พอร์ต |
สลัก: |
ลง |
อัตราข้อมูล: |
1,000 base-t |
สีแอลอีดี: |
เขียว/เหลือง |
อุณหภูมิของปลายบัดกรีแบบคลื่น: |
สูงสุด 260℃ |
เวลาอุณหภูมิของปลายบัดกรีแบบคลื่น: |
สูงสุด 5 วินาที |
หมายเลขชิ้นส่วน: |
HY911130AE |
สไตล์การติดตั้ง: |
ทะลุผ่านรู (THT) มุมขวา |
จำนวนพอร์ต: |
1x1 พอร์ต |
สลัก: |
ลง |
อัตราข้อมูล: |
1,000 base-t |
สีแอลอีดี: |
เขียว/เหลือง |
อุณหภูมิของปลายบัดกรีแบบคลื่น: |
สูงสุด 260℃ |
เวลาอุณหภูมิของปลายบัดกรีแบบคลื่น: |
สูงสุด 5 วินาที |
หมายเลขชิ้นส่วน: |
HY911130AE |
สไตล์การติดตั้ง: |
ทะลุผ่านรู (THT) มุมขวา |

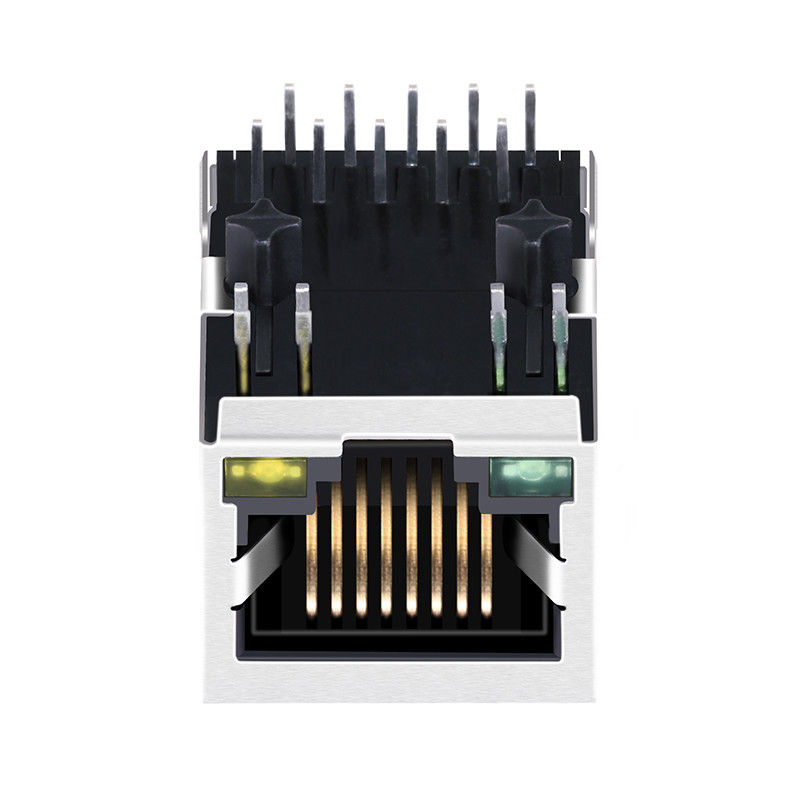

HY911130AE เป็น Gigabit RJ45 Magnetic Jack ระดับพรีเมียมที่ออกแบบมาเพื่อมอบการเชื่อมต่อเครือข่ายความเร็วสูงที่แข็งแกร่งสำหรับอุปกรณ์สื่อสารสมัยใหม่ MagJack แบบพอร์ตเดี่ยว 1x1 นี้รวมเอา Ethernet magnetics เข้ากับขั้วต่อ RJ45 ช่วยลดพื้นที่ PCB และทำให้การออกแบบอินเทอร์เฟซเครือข่ายง่ายขึ้น
รองรับแอปพลิเคชัน Ethernet 10/100/1000Base-T ขั้วต่อ RJ45 นี้มีโมดูลหม้อแปลงในตัว ไฟแสดงสถานะ LED สีเขียว/เหลือง และการออกแบบการติดตั้ง PCB แบบหันลงด้านข้าง เหมาะสำหรับสวิตช์ Ethernet, เราเตอร์, คอนโทรลเลอร์อุตสาหกรรม, การ์ดอินเทอร์เฟซเครือข่าย และอุปกรณ์สื่อสารแบบฝัง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทผลิตภัณฑ์ | RJ45 Magnetic Jack |
| หมายเลขชิ้นส่วน LINK-PP | LPJG0806FBNL |
| รุ่นที่เข้ากันได้ | HY911130AE |
| ประเภทขั้วต่อ | RJ45 Jack พร้อม Magnetics ในตัว |
| การกำหนดค่าพอร์ต | พอร์ตเดี่ยว 1x1 |
| ความเร็ว Ethernet | 10/100/1000 Base-T |
| จำนวนตำแหน่ง | 10P8C |
| ประเภทการติดตั้ง | Through Hole |
| สไตล์การติดตั้ง PCB | มุมขวา / ทางเข้าด้านข้าง |
| ไฟแสดงสถานะ LED | เขียว / เหลือง |
| การป้องกัน | ไม่มีแท็บป้องกัน EMI |
| ตำแหน่งสลัก | หันลง |
| ช่วงอุณหภูมิ | 0°C ถึง +70°C |
| วัสดุ PCB | FR4 |
| การชุบหน้าสัมผัส | ทอง 6u"/15u"/30u" |
| อัตราส่วนรอบ RX/TX | 1CT:1CT |
| การรองรับ PoE | ไม่ใช่ PoE |
| แอปพลิเคชัน | Ethernet LAN |
| รายการ | ค่า |
|---|---|
| ประเภทพอร์ต | 1x1 RJ45 |
| ทิศทาง | มุมขวา |
| การติดตั้ง | PCB Through Hole |
| ความยาว | 21.30 มม. |
| ความกว้าง | 15.90 มม. |
| ความสูง | 13.40 มม. |
| สี LED | เขียว / เหลือง |
1. อัตราส่วนรอบ (±2%)
1CT:1CT
3. HIPOT:1500Vrms MIN
4. INSERTION LOSS:
-1.0dB MAX @ 1.0MHz TO 65MHz
5. RETURN LOSS:
-20dB MIN @ 1MHz TO 10MHz
-16dB MIN @ 10MHz TO 30MHz
-12dB MIN @ 30MHz TO 60MHz
-10dB MIN @ 60MHz TO 100MHz
6. CROSS TALK:
-40dB MIN @ 1MHz TO 30MHz
-35dB MIN @ 30MHz TO 60MHz
-30dB MIN @ 60MHz TO 100MHz
7. COMMON TO COMMON MODE REJECTION:
-30dB MIN @1MHz TO 50MHz
-20dB MIN @50MHz TO 150MHz
8. อุณหภูมิในการทำงาน: 0°C~70°C.
HY911130AE RJ45 Magnetic Jack มีความหลากหลายสูง เป็นขั้วต่อที่เลือกใช้สำหรับแอปพลิเคชันเครือข่ายที่หลากหลาย รวมถึง:
- สวิตช์และเราเตอร์ Gigabit Ethernet
- เมนบอร์ดเซิร์ฟเวอร์และการ์ดอินเทอร์เฟซเครือข่าย (NIC)
- พีซีอุตสาหกรรม (IPC) และคอนโทรลเลอร์อัตโนมัติ
- เกตเวย์สมาร์ทโฮมและฮับ IoT
- กล่องรับสัญญาณและสมาร์ททีวี
กำลังมองหา HY911130AE ที่เข้ากันได้ ขั้วต่อ RJ45 1000Base-T พร้อม LED?
ติดต่อ LINK-PP สำหรับ:
รับใบเสนอราคา และเอกสารข้อมูลของคุณวันนี้
