รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: L18N003-0
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
P / N: |
L18N003-0 |
ชุด: |
หม้อแปลง Quad Port GigE |
การติด: |
จุ่ม |
เอกสาร: |
PDF / Datasheet / 3D / IGS / ขั้นตอน / STP |
สลับกัน: |
L18N003-0 => LPxxxNL |
ตัวอย่าง: |
จำหน่าย 6 ชิ้น |
P / N: |
L18N003-0 |
ชุด: |
หม้อแปลง Quad Port GigE |
การติด: |
จุ่ม |
เอกสาร: |
PDF / Datasheet / 3D / IGS / ขั้นตอน / STP |
สลับกัน: |
L18N003-0 => LPxxxNL |
ตัวอย่าง: |
จำหน่าย 6 ชิ้น |
หมายเหตุ:

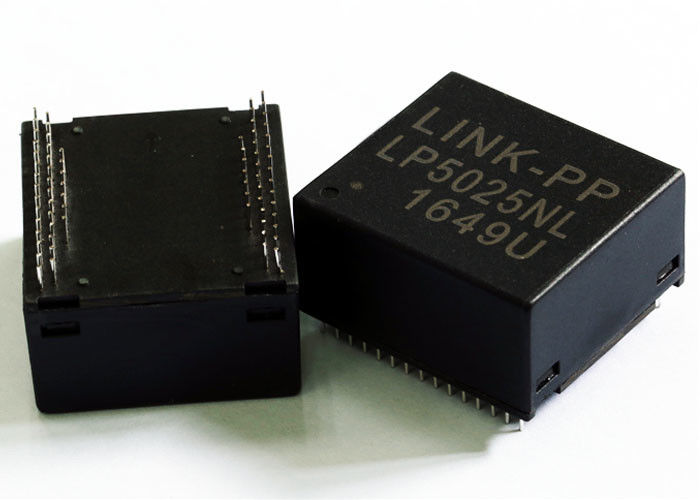

หม้อแปลงไฟฟ้า Lan Isolation L18N003-0
2 1000 Base -T Magnetics Modules การใช้งานอีเธอร์เน็ต
รองรับการเชื่อมต่อ PIN ถึง PIN ได้โดย LINK-PP LPXXXNL
4 ออกแบบมาเพื่อรองรับอีเทอร์เน็ตแบบ Quad gigabit
คุณสมบัติ:
อินเทอร์เฟซสำหรับแยกสายไฟและการปล่อยมลพิษต่ำ สอดคล้องกับมาตรฐาน IEEE 802.3ab สำหรับ 1000 BASE-T การปฏิบัติตามข้อกำหนด ROHS
การประยุกต์ใช้:
ผลิตภัณฑ์ xDSL / Wireless / กล้อง EPON / GPON / IP / NAS / STB / Medical
| ข้อกำหนดทางไฟฟ้า @ 25 ℃ | ประเภท: ความสมดุลต่ำผ่าน100Ω impedance |
| การสูญเสียการแทรก: | 1-50MHz -0.5 dB สูงสุด 50-125MHz -1.0 dB สูงสุด 125-200MHz -2.0 dB สูงสุด |
| การสูญเสียกลับ: | 1 ~ 40MHz -20 dB มิเตอร์โหลด100Ω 40-200MHz -20 + 15 * log (Freq MHz / 40MHz) dB Minload 100Ω |
| สะท้อน CM ไปเป็น Conversion Diff (REF) | 1MHz -30 dB ต่ำสุด 50MHz -30 dB ต่ำสุด 100MHz -27 dB ต่ำสุด 200MHz -24 dB ต่ำสุด |
| การแปลง CM ไปเป็น DM (REF) | 1-125MHz -35 dB ต่ำสุด |
| การสะท้อนความแตกต่างระหว่างการสะท้อน (REF) | 1-10MHz -48 dB ต่ำสุด 10-200MHz -48 + 19 * log (Freq MHz / 10MHz) dB ต่ำสุด |
| CM ถึง CM ลดทอน (REF) | 1-200MHz -25 dB ต่ำสุด |
| Cross Talk (REF) | 1-125 MHz -30 dB Min 125-200 MHz -25 dB Min |
| การเหนี่ยวนำ | @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin |
| การทดสอบ HiPot | @ 1500 Vrms |
| เปลี่ยนอัตราส่วน | @ 1: 1 ± 5% |
| ช่วงอุณหภูมิในการทำงาน | 0 ° C ถึง + 70 ° C / -25 ° C ถึง + 105 ° C |
Tag: ตัวกรอง LAN 1000Base-T , Gigabit Ethernet Transformer
