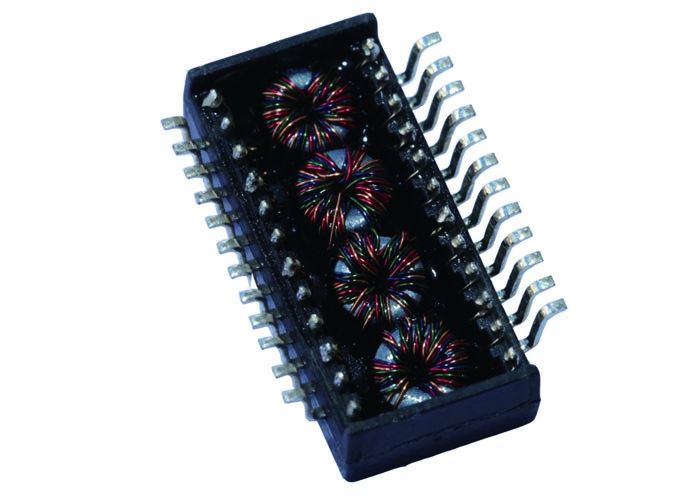

รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: L22H002-L
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
สินค้า: |
L22H002-L |
ท่าเรือ: |
1 |
อินเตอร์เฟซ: |
5G Base-T |
หมุด: |
24 |
ทางเลือก: |
L22H002-L => LPxxxNL |
วัด: |
L13.60xB15.00xH6.25 (mm) |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
สินค้า: |
L22H002-L |
ท่าเรือ: |
1 |
อินเตอร์เฟซ: |
5G Base-T |
หมุด: |
24 |
ทางเลือก: |
L22H002-L => LPxxxNL |
วัด: |
L13.60xB15.00xH6.25 (mm) |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
รายละเอียด:
1 ออกแบบมาสำหรับ Ethernet 5G Base-T, การใช้งานพอร์ตแบบ Single Single
รองรับสายเคเบิลประเภท 6 หรือสูงกว่า 4 คู่
3 สายเคเบิลสำหรับการแยกและการปล่อยมลพิษต่ำโหมดทั่วไป
4 ได้รับการออกแบบเพื่อให้สอดคล้องกับมาตรฐาน IEEE 802.3 ที่มีกระแสสมดุล 720mA
5 การปฏิบัติตามข้อกำหนด RoHS และ Halogen Free
6 อุณหภูมิการใช้งานและการเก็บรักษา
อุณหภูมิในการทำงาน: 0 ° C ถึง + 70 ° C
อุณหภูมิในการเก็บรักษา: -25 ° C ถึง + 105 ° C
ระดับความไวของความชื้น 7 (MSL): 2a
การประยุกต์ใช้:
1 grabber กรอบ
2 ขั้วต่อคอมพิวเตอร์
3 เมนบอร์ดคอมพิวเตอร์
4 Workbenches และ Workstations (อุตสาหกรรม)
| ส่วนจำนวน | L22H002-L |
| เปลี่ยนอัตราส่วน (Np: Ns) | 1: 1; 1: 1 |
| ความสูง (mm) | 6.25 |
| ความยาว (mm) | 13.60 |
| ความกว้าง (mm) | 15.00 |
| สอดคล้องกับ REACH | ใช่ |
| สอดคล้องกับมาตรฐานของสหภาพยุโรป | ใช่ |
| ประเภทหม้อแปลงไฟฟ้า | DATACOM TRANSFORMER |
| คุณลักษณะการติดตั้ง | SMD |
| ใบสมัคร | จุดประสงค์ทั่วไป |
1. ข้อกำหนดทางไฟฟ้า @ 25 ℃
ประเภท: ความสมดุลต่ำผ่าน100Ω impedance
2. ผลขาดทุน
1-50MHZ -0.5 dB สูงสุด
50-125MHZ -1.0 dB สูงสุด
125-300MHZ -2.0 dB สูงสุด
3. ขาดทุนย้อนกลับ
1-50MHz -20 dB มิเตอร์โหลด100Ω
50-200MHz -20 + 8 * log (Freq MHz / 50MHz) dB โหลดน้อย100Ω
200-300MHz -15 +30 * log (Freq MHz / 200MHz) dB โหลดน้อย100Ω
4.Reflected CM เพื่อ Diff Conversion (REF)
1MHZ -30 dB ต่ำสุด
50MHZ -30 dB ต่ำสุด
100MHZ -27 dB ต่ำสุด
200MHZ -24 dB ต่ำสุด
300MHZ -22 dB ต่ำสุด
5.CM เพื่อ DM การแปลง (REF)
1-50MHZ -35 dB ต่ำสุด
125MHZ -30 dB ต่ำสุด
200MHZ -27 dB ต่ำสุด
300MHZ -24 dB ต่ำสุด
6.Reflected แตกต่างจากการแปลง CM (REF)
1-10MHZ -48 dB ต่ำสุด
10-300MHZ -48 + 19 * log (Freq MHz / 10MHz) dB ต่ำสุด
7. CM ถึง CM การลดทอน (REF)
1-200MHZ -25 dB ต่ำสุด
200-300MHZ -20 dB ต่ำสุด
8.Cross Talk (REF)
1-125MHZ -30 dB ต่ำสุด
125-200MHZ -25 dB ต่ำสุด
200-300MHZ -25 dB ต่ำสุด
9.Inductance
@ 100KHz, 0.1V, 8mA DC BIAS 160uHMin
ทดสอบ 10.HiPot
@ 1500 Vrms
อัตราส่วนของ 11.Turns
@ 1: 1 ± 5%
