รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO

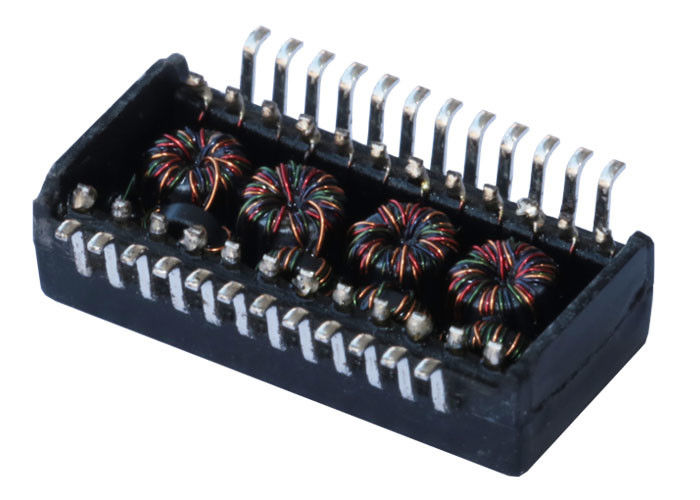

หมายเลขรุ่น: L22H001-L
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
P / N: |
L22H001-L |
อินเตอร์เฟซ: |
2.5G Base-T |
หมุด: |
24 |
ทางเลือก: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
วัด: |
L18.10XB16.00XH6.20 (มม.) |
ตัวอย่าง: |
ฟรี |
การติด: |
SMD |
P / N: |
L22H001-L |
อินเตอร์เฟซ: |
2.5G Base-T |
หมุด: |
24 |
ทางเลือก: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
วัด: |
L18.10XB16.00XH6.20 (มม.) |
ตัวอย่าง: |
ฟรี |
การติด: |
SMD |
รายละเอียด:
1 ออกแบบมาสำหรับ Ethernet 2.5G Base-T, การใช้งานพอร์ตเดี่ยว
รองรับสาย UTP 4 คู่ 5 สาย
3 สายเคเบิลสำหรับการแยกและการปล่อยมลพิษต่ำโหมดทั่วไป
4 การออกแบบเพื่อให้สอดคล้องกับมาตรฐาน IEEE 802.3 ที่มีกระแสสมดุล 720mA
5 การปฏิบัติตามข้อกำหนดของ ROHS และ Halogen Free
6 อุณหภูมิการใช้งานและการเก็บรักษา
ระดับความไวของความชื้น 7 (MSL): 2a
อุณหภูมิในการทำงาน: 0 ° C ถึง + 70 ° C
อุณหภูมิในการเก็บรักษา: -25 ° C ถึง + 105 ° C
การประยุกต์ใช้:
1 ผลิตภัณฑ์ RapidIO
2 ผลิตภัณฑ์ SCSI
3 บอร์ด DSP
จอแสดงผลแบบ Flat Panel 4 จอ
| ข้อมูลจำเพาะ | L22H001-L |
| ความเร็ว | 2.5G Base-T |
| Pins | 24 |
| ความสูง (mm) | 6.20 มม |
| ความยาว (mm) | 18.10 มม |
| ความกว้าง (mm) | 16.00 มม |
| สอดคล้องกับ REACH | ใช่ |
| สอดคล้องกับมาตรฐานของสหภาพยุโรป | ใช่ |
| ประเภทหม้อแปลงไฟฟ้า | DATACOM TRANSFORMER |
| ใบสมัคร | จุดประสงค์ทั่วไป |
| คุณลักษณะการติดตั้ง | เนื้อที่ MOUNT |
| ข้อกำหนดทางไฟฟ้า @ 25 ℃ | ประเภท: ความสมดุลต่ำผ่าน100Ω impedance |
| การสูญเสียการแทรก: | 1-50MHz -0.5 dB สูงสุด 50-125MHz -1.0 dB สูงสุด 125-200MHz -2.0 dB สูงสุด |
| การสูญเสียกลับ: | 1 ~ 40MHz -20 dB มิเตอร์โหลด100Ω 40-200MHz -20 + 15 * log (Freq MHz / 40MHz) dB Minload 100Ω |
| สะท้อน CM ไปเป็น Conversion Diff (REF) | 1MHz -30 dB ต่ำสุด 50MHz -30 dB ต่ำสุด 100MHz -27 dB ต่ำสุด 200MHz -24 dB ต่ำสุด |
| การแปลง CM ไปเป็น DM (REF) | 1-125MHz -35 dB ต่ำสุด |
| การสะท้อนความแตกต่างระหว่างการสะท้อน (REF) | 1-10MHz -48 dB ต่ำสุด 10-200MHz -48 + 19 * log (Freq MHz / 10MHz) dB ต่ำสุด |
| CM ถึง CM ลดทอน (REF) | 1-200MHz -25 dB ต่ำสุด |
| Cross Talk (REF) | 1-125 MHz -30 dB Min 125-200 MHz -25 dB Min |
| การเหนี่ยวนำ | @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin |
| การทดสอบ HiPot | @ 1500 Vrms |
| เปลี่ยนอัตราส่วน | @ 1: 1 ± 5% |
