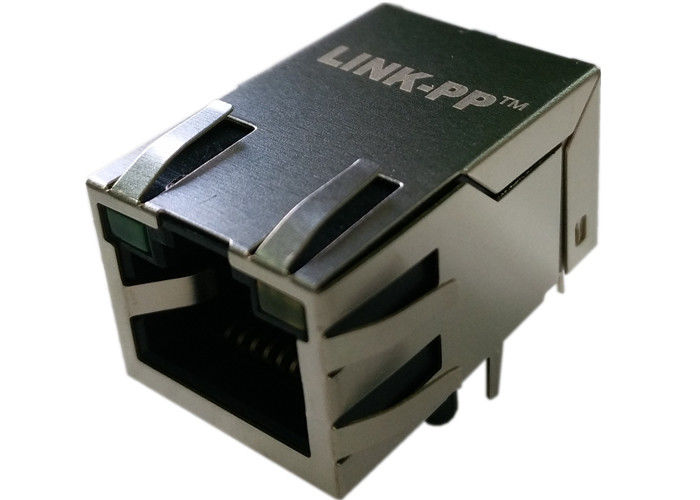

Molex 48025-1090 แจ็คโมดูลาร์มุมขวา 10 / 100BT Integrated Magnetic

48025-1090 หมายเหตุการทดสอบ (25 ± 5 ℃)
1.TR:(100KHz,100mV);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.LX: (100KHz, 100mV, 8mA, DC Bias)
PIN: (P1, P3), (P4, P6) = 350uH MIN
3.HIPOT:
PINS (P1, P2, P3) TO (J1, J2) = 1500VAC
PINS (P4, P5, P6) TO (J3, J6) = 1500VAC
4. การสูญเสียการสูญเสีย:
-1.0dB MAX @ 1.0MHz ถึง 65MHz
5. ผลขาดทุน:
-20dB MIN @ 1MHz ถึง 10MHz
-16dB MIN @ 10MHz ถึง 30MHz
-12dB MIN @ 30MHz ถึง 60MHz
-10dB MIN @ 60MHz ถึง 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz ถึง 30MHz
-35dB MIN @ 30MHz ถึง 60MHz
-30dB MIN @ 60MHz ถึง 100MHz
7.COMMON TO MODE MODEN REJECTION:
-30dB MIN @ 1MHz ถึง 50MHz
-20dB MIN @ 50MHz ถึง 150MHz
8. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
