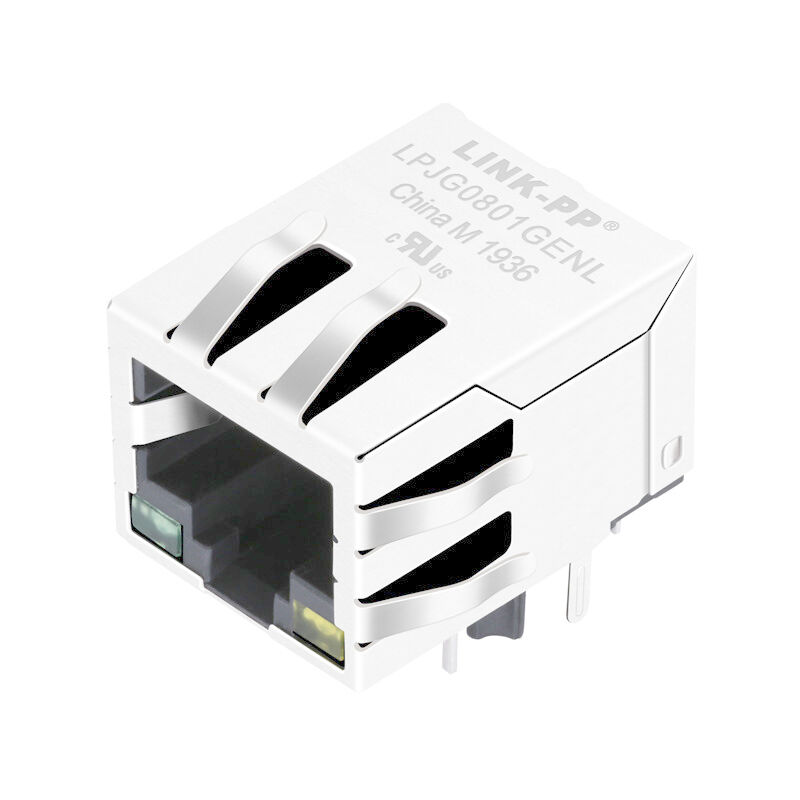

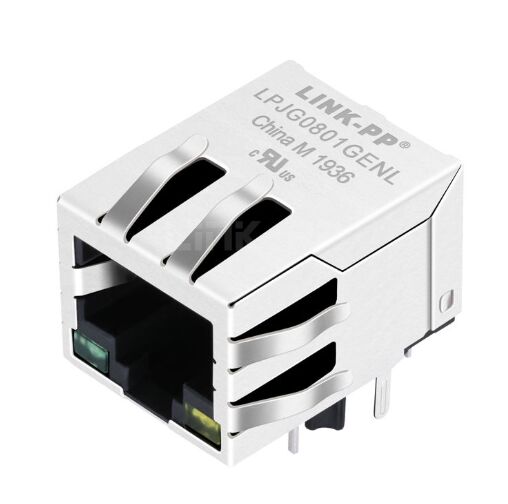

48F-01GYD2NL 1000BASE-T RJ45 แม็กเนติกแจ็ค โปร์เดียวผ่านรู

48F-01GYD2NL เป็น MagJack RJ45 1000BASE-T ที่มีพอร์ตเดียวที่มีแม่เหล็กอินทิกรีต, แพคเกจหลุมผ่าน, ความสอดคล้อง RoHS, และทองคํา 6u?? สําหรับการเชื่อมต่อ Ethernet ที่น่าเชื่อถือ.

48F-01GYD2NL 1000BASE-T RJ45 แม็กแจ็ค ภาพรวม

รายการ48F-01GYD2NL RJ45 1000BASE-T แม็กแจ็คคือเครื่องเชื่อม Ethernet แบบโมดูเลอร์พอร์ตเดียว พร้อมแม่เหล็กอินเทกรีตออกแบบมาเพื่อการทํางานของเครือข่าย Gigabit ที่มั่นคงผ่านช่อง RJ45ถูกสร้างขึ้นเพื่อการใช้งาน LAN ที่ต้องการซึ่งความสมบูรณ์แบบของสัญญาณ, ผลงาน EMI, และความทนทานระยะยาว

กับความสอดคล้องกับ RoHS,6u?? ทองคําและแข็งแรงการออกแบบการติดตั้งผ่านรู, การ48F-01GYD2NLเหมาะสําหรับอุปกรณ์เครือข่ายที่ต้องการการเชื่อมต่อ Ethernet 1000BASE-Tในรูปแบบที่คอมพัคต์และสะดวกต่อการผลิต

ทําไมต้องเลือก 48F-01GYD2NL RJ45 MagJack?

รายการ48F-01GYD2NL 1000 BASE-T RJ45 แม็กแจ็คผสมผสานการใช้งานของจ็อกโมดูเลอร์และ แทนสแกนต์ แทรนฟอร์มเป็นองค์ประกอบที่บูรณาการ

ข้อดีหลัก ๆ ได้แก่

• เครื่องแม่เหล็กบูรณาการสําหรับ1000BASE-T Ethernet
• สายพานเดียว RJ45การออกแบบสําหรับการวางแผนที่คอมแพคต์
• แพ็คเกจผ่านรูสําหรับการติดตั้ง PCB ที่ปลอดภัย
• รุ่น RoHSสําหรับการออกแบบที่สอดคล้องกับสิ่งแวดล้อม
• 6u?? ทองคําสําหรับความน่าเชื่อถือต่อการติดต่อที่ดีขึ้น
• การสนับสนุน LED สําหรับการชี้แจงการเชื่อมโยง/กิจกรรม
• ออกแบบมาเพื่อการทํางานที่มั่นคงในบริเวณอุตสาหกรรมและระบบเครือข่าย

48F-01GYD2NL RJ45 ด้วยแม่เหล็ก รายละเอียด

รายละเอียดเทคนิค

รายละเอียดไฟฟ้าที่ 25 °C

ออกแบบมาเพื่อการส่งสัญญาณ Gigabit Ethernet ที่น่าเชื่อถือเครื่องเชื่อม 48F-01GYD2NL RJ45 พร้อมแม่เหล็กส่งผลงานไฟฟ้าที่ดีในช่วงความถี่ที่ต้องการ

1- เปลี่ยนสัดส่วน:1CT:1CT (±5%)

2อุปทาน:ขั้นต่ํา 350 μH ที่ 100 kHz, 0.1 V, 8 mA

3. การใส่เสีย:-1.2 dB สูงสุด (0.3~100 MHz)

4การเสียคืน:

• -16 dB นาที (1 ‰ 30 MHz)
• -13.5 dB นาที (40 MHz)
• -11.5 dB นาที (50 MHz)
• -10 dB นาที (60~80 MHz)

5ผ่านเสียง:

• -40 dB นาที (30 MHz)
• -36 dB นาที (60 MHz)
• -30 dB นาที (100 MHz)

6การปฏิเสธแบบทั่วไป:

• -35 dB นาที (30 MHz)
• -32 dB นาที (60 MHz)
• -30 dB นาที (100 MHz)

7. ไฮ-ปอท / ความดันการแยก:1500 Vrms / 0.5 mA / 60 sec หรือ 1650 Vrms / 0.5 mA / 2 sec

ใบข้อมูล 48F-01GYD2NL

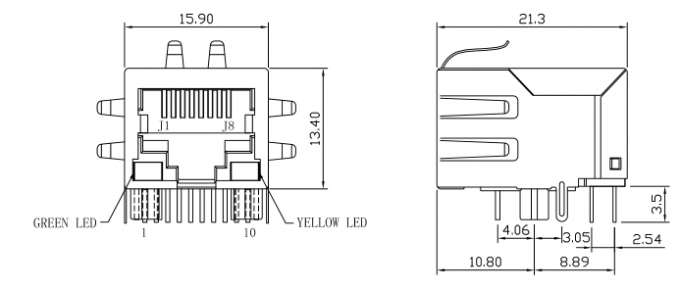

ใบข้อมูล 48F-01GYD2NL RJ45 - เครื่องจักรกล

ใบข้อมูลเครื่องเชื่อม 48F-01GYD2NL

48F-01GYD2NL วัสดุและการก่อสร้าง รายละเอียด

รายการ48F-01GYD2NL แม็กแจ็คถูกสร้างขึ้นด้วยวัสดุที่ยั่งยืน เพื่อรองรับอายุการใช้งานยาวนานและผลงานไฟฟ้าที่คงที่

วัสดุหลัก

• วัสดุประกอบบ้าน:ไนลอน 66 UL94V-0 สีดํา
• วัสดุที่ใส่:โฟสฟอร์ทองแดง C5210 EH ความหนา 0.35 มม
• ใส่ฐาน:PBT GF, UL94V-0
• วัสดุกระดาษ:PBT GF, UL94V-0
• วัสดุติดต่อ:โฟสฟอร์ทองแดง C5210 EH ความหนา 0.35 มม
• กรองโลหะ:สีเหลือง C2680 พร้อมเคลือบไนเคิล

การเคลือบ

• นิเคิล
• 100% สแตน
• ทองคํา plating มีให้เลือก3u ง 50u งด้วย6u งกําหนดสําหรับรุ่นนี้

การจัดวาง LED และ Pin

นี่สายด่วน RJ45 MagJackรวมถึงการสนับสนุน LED สําหรับการแสดงสถานะเครือข่ายLED ทางซ้ายและLED ขวาตําแหน่ง ทําให้เหมาะสมสําหรับการออกแบบที่ต้องการการตอบสนองทางสายภาพ / กิจกรรมที่ชัดเจน

แผนผังนี้ยังแสดงการเชื่อมต่อทรานฟอร์เมอร์ที่บูรณาการและการติดพื้นโล่, รองรับการนํา PCB มาใช้งานจริงสําหรับอินเตอร์เฟซ Gigabit Ethernet.

แนะนําโปรไฟลล์เครื่องเชื่อมคลื่น

สําหรับการประกอบ สภาพการผสมแบบคลื่นที่แนะนําคือ:

• อุณหภูมิสูงสุด (TP):250 ± 10°C
• เวลาอากาศสูงสุด:สูงสุด 5 วินาที

สถานการณ์เหล่านี้ช่วยสนับสนุนผลการผสมที่น่าเชื่อถือระหว่างการผลิต

FAQ เกี่ยวกับ 48F-01GYD2NL ผ่านรู RJ45 MagJack

ถ้าคุณกําลังมองหามั่นคง 1000BASE-T RJ45 MagJack, การ48F-01GYD2NLมีการผสมผสานกันอย่างแข็งแกร่งของแม่เหล็กที่บูรณาการ ความมั่นคงผ่านรู ความสอดคล้อง RoHS และการเคลือบติดต่อที่ทนทานมันเป็นทางเลือกที่ใช้ได้สําหรับการออกแบบ Gigabit Ethernet ที่ต้องการการทํางานสัญญาณที่น่าเชื่อถือ, การแสดง LED ชัดเจน และอายุการใช้งานยาว

1อะไรคือ 48F-01GYD2NL?

รายการ48F-01GYD2NLคือสายด่วน RJ45 MagJackด้วยแม่เหล็กอินเทกรีตสําหรับ1000BASE-T Ethernetการใช้งาน

2. 48F-01GYD2NL เหมาะกับ Gigabit Ethernet ไหม?

ใช่ มันถูกออกแบบมาเพื่อ1000BASE-Tความสามารถในการทํางาน ทําให้มันเหมาะสําหรับการออกแบบ Gigabit Ethernet

3เครื่องเชื่อม RJ45 นี้รองรับ LEDs ไหม?

ใช่ครับ การวาดเครื่องกลแสดงให้เห็นLED ขวาและซ้ายการสนับสนุนการแสดงสถานะเครือข่าย

448F-01GYD2NL ติดตาม RoHS ไหม?

ใช่ เวอร์ชั่นนี้ถูกกําหนดเป็นรุ่น RoHS.

5ประเภทการติดตั้งคืออะไร?

รายการ48F-01GYD2NL แม็กแจ็คใช้ช่องเจาะแพคเกจสําหรับการติดตั้ง PCB ที่ปลอดภัย
