รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: 749020011A
เอกสาร: LP5007NL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400pcs
ราคา: $0.08-$0.6
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: ในเรือสต็อกวันนี้
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
749020011A |
ประเภทหม้อแปลงไฟฟ้า: |
หม้อแปลงไฟฟ้า WE-LAN LAN |
อัตราส่วนเปลี่ยน: |
เครื่องส่ง 1 : 1, เครื่องรับ 1 : 1 |
ประเภทการติดตั้ง: |
ติดพื้นผิว |
ขนาด: |
ยาว 17.6 XW 12.2 XH 6.0 (มม.) |
ตัวอย่างฟรี: |
ฟรี 3-5 ชิ้น |
สนับสนุน: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |
วงจรชีวิต: |
มากกว่า 20 ปี |
CMRR ที่ดีขึ้น: |
ใช่ |
ข้าม 100%: |

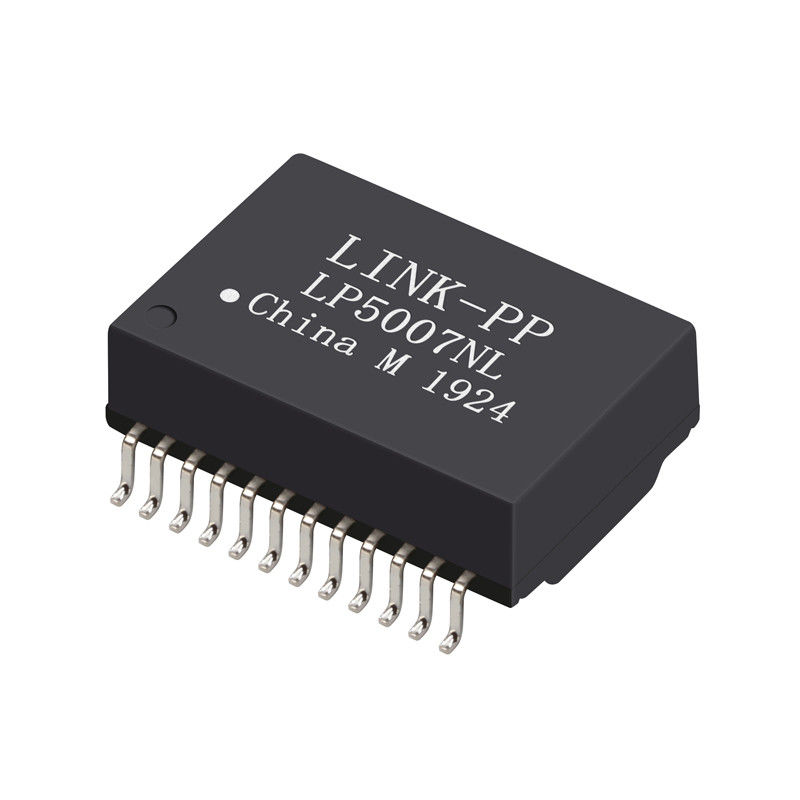

ลิงค์-พีพี LP5007NL |
แรงดันไฟฟ้าแยก: |
1500 โวลต์อาร์เอ็มเอส |
ความเหนี่ยวนำ: |
350 µH @ 100 kHz / ไบแอส DC 8 mA |
ข้อมูลจำเพาะ: |
749020011A |
ประเภทหม้อแปลงไฟฟ้า: |
หม้อแปลงไฟฟ้า WE-LAN LAN |
อัตราส่วนเปลี่ยน: |
เครื่องส่ง 1 : 1, เครื่องรับ 1 : 1 |
ประเภทการติดตั้ง: |
ติดพื้นผิว |
ขนาด: |
ยาว 17.6 XW 12.2 XH 6.0 (มม.) |
ตัวอย่างฟรี: |
ฟรี 3-5 ชิ้น |
สนับสนุน: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |
วงจรชีวิต: |
มากกว่า 20 ปี |
CMRR ที่ดีขึ้น: |
ใช่ |
ข้าม 100%: |
ลิงค์-พีพี LP5007NL |
แรงดันไฟฟ้าแยก: |
1500 โวลต์อาร์เอ็มเอส |
ความเหนี่ยวนำ: |
350 µH @ 100 kHz / ไบแอส DC 8 mA |
749020011A WE-LAN LAN แทรนสฟอร์มสําหรับ 1000Base-T SMT RJ45 แอปพลิเคชั่น, ด้วย 1500V การแยกแยก, 350μH อุปทาน, ปรับปรุง CMRR, และ 40 °C ถึง + 85 °C ระยะอุตสาหกรรมอุณหภูมิ.เหมาะสําหรับ Ethernet อุตสาหกรรม, รูเตอร์, สวิตช์, กล้อง IP และอุปกรณ์ IoT
รายการ749020011A WE-LAN LAN เครื่องแปลงคือเครื่องแปลงแยกแยก SMT Ethernet ที่มีประสิทธิภาพสูงออกแบบมาเพื่อ1000Base-T Gigabit Ethernetอินเตอร์เฟซการยกระดับการยับยั้งเสียงเสียงแบบทั่วไป (การยกระดับ CMRR),ระดับอุตสาหกรรม ระยะอุณหภูมิและความสมบูรณ์แบบของสัญญาณที่ดี, เครื่องแปลงนี้ถูกปรับปรุงให้โมดูลเชื่อม SMT RJ45, Ethernet PHY การออกแบบและอุปกรณ์เครือข่ายอุตสาหกรรม
มันถูกใช้อย่างแพร่หลายระบบ Ethernet อุตสาหกรรม, รูเตอร์, สวิตช์, อุปกรณ์อัตโนมัติ, กล้อง IP และเกตเวย์ IoT, ส่งผลิตการยับยั้ง EMI ที่น่าเชื่อถือ, การแยกสัญญาณ, และผลงาน Ethernet ที่มั่นคง
มันเป็นทางเลือกที่ดีสําหรับอุปกรณ์เครือข่ายอุตสาหกรรมความน่าเชื่อถือสูง และระบบ Ethernet ที่ฝังไว้.
| ปริมาตร | สัญลักษณ์ | สภาพการทดสอบ | มูลค่า | หน่วย |
|---|---|---|---|---|
| อุปทาน | L | 100 kHz / 100 mV @ 8 mA ความคัดค้าน DC | 350 | μH (นาที) |
| ความดันการทดสอบการปิด | VT | 1 นาที | 1500 | V RMS (นาที) |
| การสูญเสียการใส่ | IL | 1?? 100 MHz | ¥1 | dB (สูงสุด) |
| ผลกําไรเสีย | RL | 1?? 40 MHz @ 100 Ω | ¥18 | dB (นาที) |
| ผลกําไรเสีย | RL | 50 MHz @ 100 Ω | ¥16 | dB (นาที) |
| ผลกําไรเสีย | RL | ขนาดความหนา | ¥12 | dB (นาที) |
| ผลกําไรเสีย | RL | 80100 MHz @ 100 Ω | ¥10 | dB (นาที) |
| ความแตกต่างจากการปฏิเสธแบบทั่วไป | DCMR | 1?? 30 MHz | ¥43 | dB (นาที) |
| ความแตกต่างจากการปฏิเสธแบบทั่วไป | DCMR | 3060 MHz | 37 บาท | dB (นาที) |
| ความแตกต่างจากการปฏิเสธแบบทั่วไป | DCMR | 60~100 MHz | ¥33 | dB (นาที) |
| การสื่อสาร | CT | 1 ̊60 MHz | ¥40 | dB (นาที) |
| การสื่อสาร | CT | 60~100 MHz | 35 บาท | dB (นาที) |
| อัตราการหมุน | n | รางวัล | 1:1 | ± 3% |
| รายการ | คําอธิบาย |
|---|---|
| ประเภทสินค้า | เครื่องแปลง LAN / เครื่องแปลงแยก Ethernet |
| อัตราข้อมูล | 1000Base-T |
| ท่าเรือ | 1 |
| การติดตั้ง | SMT (ผิวตั้ง) |
| การสนับสนุน PoE | ไม่ |
| โลตติจ์แยก | 1500 V RMS |
| อุณหภูมิการทํางาน | อุณหภูมิ 40 °C ถึง + 85 °C |
| สภาพการเก็บรักษา | < 40 °C, < 75% RH |
| ระดับความรู้สึกต่อความชื้น | MSL 1 |
| การปฏิบัติตามมาตรฐาน |
IEEE 802.3ab |
รายการ749020011A WE-LAN LAN เครื่องแปลงให้บริการการแก้ไขที่มีประสิทธิภาพสูง และเป็นมิตรกับ SMT ในระดับอุตสาหกรรมสําหรับการแยกแยก Gigabit Ethernet และลดเสียงCMRR ที่ยอดเยี่ยม ระยะอุณหภูมิที่กว้าง และความเข้ากันได้กับ PHY ที่กว้าง, มันเป็นทางเลือกที่ดีที่สุดสําหรับโมดูลเชื่อม SMT RJ45 และการออกแบบฮาร์ดแวร์ Ethernet อุตสาหกรรม.
กับความแตกต่างที่ดีกับการปฏิเสธโหมดทั่วไป (สูงสุด 43 dB), 749020011A ปราศจากเสียงกระแทกแบบทั่วไปอย่างมีประสิทธิภาพ, ลด EMI และเพิ่มความมั่นคงของสัญญาณสภาพแวดล้อมอุตสาหกรรมที่มีเสียงเสียงไฟฟ้า.
ออกแบบเพื่อการทํางานที่ 40 °C ถึง + 85 °C, แทรนซฟอร์ม LAN นี้ความมั่นคงในระยะยาวและผลการแสดงสัญญาณที่คงในสภาพอุตสาหกรรมและภายนอกที่รุนแรง
รายการรอยเท้า SMTทําให้สามารถบูรณาการได้อย่างต่อเนื่องกับSMT RJ45 แม็กแจ็คทําให้:
สอดคล้องกับส่วนใหญ่ของ Ethernet PHY ICs ประจํากระแสรวมถึง:
ทําให้มันเหมาะสมสําหรับการออกแบบมาตรฐาน PHY, โมดูล Ethernet ลงตัว และเครื่องควบคุมอุตสาหกรรม.
