รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH,RoHS
หมายเลขรุ่น: J0C-0003NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 720 ชิ้น
ราคา: $0.85
รายละเอียดการบรรจุ: 120pcs / รีล 6Reel = 35 * 35 * 35 ซม = 9KGS (720pcs) / กล่อง
เวลาการส่งมอบ: 3-5 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
ข้อมูลจำเพาะ: |
J0C-0003NL |
หมายเลขชิ้นส่วน: |
LPJ19113DNL |
ชุด: |
ขั้วต่อ RJ45 พร้อม Magnetics ในตัว |
อีเทอร์เน็ต: |
10/100BASE-TX |
การติดตั้ง: |
Mount Surface (SMT) |
แรงดันไฟฟ้าแยก: |
1500Vrms |
อัตราส่วนเปลี่ยน: |
เท็กซัส:1CT:1 / รับ:1CT:1 |
OCL: |
≥350 µH |
ข้อมูลจำเพาะ: |
J0C-0003NL |
หมายเลขชิ้นส่วน: |
LPJ19113DNL |
ชุด: |
ขั้วต่อ RJ45 พร้อม Magnetics ในตัว |
อีเทอร์เน็ต: |
10/100BASE-TX |
การติดตั้ง: |
Mount Surface (SMT) |
แรงดันไฟฟ้าแยก: |
1500Vrms |
อัตราส่วนเปลี่ยน: |
เท็กซัส:1CT:1 / รับ:1CT:1 |
OCL: |
≥350 µH |

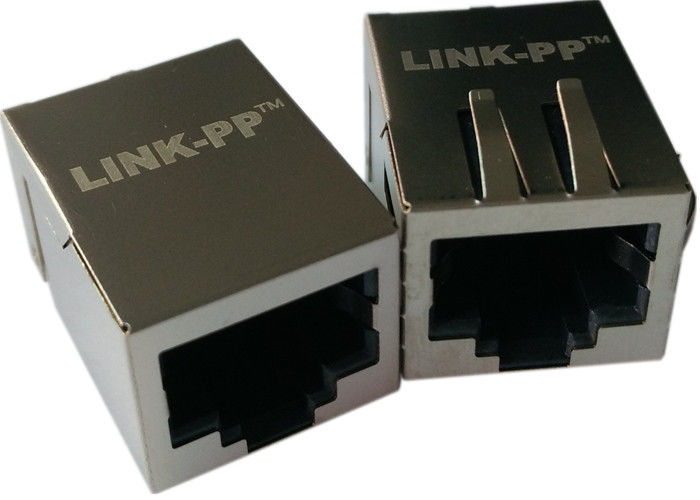

J0C-0003NLคือเครื่องเชื่อม RJ45 มีประตูเดียว พร้อมแม่เหล็กอินเทกรีต (MagJack)ออกแบบมาเพื่อ10/100Base-TX แอพลิเคชั่น Ethernet.
มันเป็นของซีรี่ย์ PulseJack J0Cและบูรณาการแปลงแยก Ethernet และการกรองแบบสามัญภายในกระเป๋าเชื่อมต่อ, ยืดหยุ่นการออกแบบ PCB และปรับปรุงผลงาน EMI.
อุปกรณ์ใช้รอยเท้าที่ติดอยู่บนพื้นผิว (SMT)และ aโครงสร้างระดับต่ํา, ทําให้มันเหมาะสําหรับอุปกรณ์เครือข่ายขนาดเล็ก เช่น รูเตอร์, เซ็ทท็อปบ๊อกซ์ และเครื่องควบคุมอุตสาหกรรม
| ปริมาตร | รายละเอียด |
|---|---|
| อัตราการหมุน | 1CT:1 (TX) 1CT:1 (RX) |
| การตั้งทิศทางของเครื่องเชื่อม | แทบขึ้น |
| ตัวชี้วัด LED | สีเขียว / สีเหลือง |
| นิ้ว EMI | ใช่ |
| วงจร BST | ไม่ |
| ความถี่ | การสูญเสียการใส่ (สูงสุด) |
|---|---|
| 1 65 MHz | -1.0 dB |
| ความถี่ | ผลกําไรเสีย (นาที) |
|---|---|
| 1 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 ∙ 80 MHz | -12 dB |
| ความถี่ | อุปสรรคเสียงข้ามสาย (นาที) |
|---|---|
| 1 10 MHz | -40 dB |
| 30 60 MHz | -35 dB |
| 60 ∙ 100 MHz | -30 dB |
| ความถี่ | CMR (นาที) |
|---|---|
| 1 50 MHz | -30 dB |
| 50 130 MHz | -20 dB |
| ปริมาตร | รายละเอียด |
|---|---|
| ความดันแยก Hi-Pot | 1500 Vrms @ 60 Hz |
| ปริมาตร | รายละเอียด |
|---|---|
| ประเภทเครื่องเชื่อม | RJ45 พร้อมแม่เหล็กบูรณาการ |
| การตั้งค่าท่าเรือ | 1 × 1 |
| จํานวนผู้ติดต่อ | 8P8C |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว (SMT) |
| การเรียนรู้ | มุมขวา (90°) |
| การป้องกัน | ป้องกัน |
| วัสดุบ้าน | ผนังเทอร์โมพลาสติกอุณหภูมิสูง |
| วัสดุติดต่อ | โฟสฟอร สีทองแดง |
| คอนแทคเพลติ้ง | ทองคําเหนือ นิเคิล |
| ความสูงเหนือ PCB | ~ 13.6 มม. |
รายการJ0C-0003NLใช้ใน10/100Base-TX อินเตอร์เฟซอีเทอร์เน็ตเมื่อต้องการตัวเชื่อม RJ45 ที่คอมแพคต์ พร้อมแม่เหล็กอินเทกรีต
การใช้งานทั่วไปประกอบด้วยรูเตอร์, สวิตช์, และอุปกรณ์เครือข่ายที่ฝังไว้
ใช่ครับ
เครื่องเชื่อมเข้าเครื่องแปลงแยก LAN และการกรองแบบสามัญซึ่งกําจัดความต้องการของแม่เหล็กภายนอก
เครื่องเชื่อมรองรับ10 Mbps และ 100 Mbps Ethernet (10/100Base-TX)เครือข่าย
อุปกรณ์นี้ถูกออกแบบมาเพื่อเครื่อง PCB ที่ติดอยู่บนผิว (SMT)ทําให้มันเหมาะสําหรับการผลิตอัตโนมัติ
เมื่อเทียบกับการแก้ไขปรับปรุงที่แยกแยก + RJ45 การเชื่อมต่อ MagJack ที่บูรณาการ เช่นJ0C-0003NLมีข้อดีหลายอย่าง:
เครื่องแปลงเอเธอร์เน็ต (Ethernet) ได้ถูกบูรณาการภายในกระเป๋าเชื่อม, ลดความต้องการพื้นที่บอร์ด
ผู้ออกแบบสามารถเชื่อมต่อ Ethernet PHY กับ MagJack ได้โดยตรง โดยไม่ต้องใช้การตั้งทางแปลงที่ซับซ้อน
การกรองแบบรวมกันได้ช่วยยับยั้งการรบกวนทางแม่เหล็กไฟฟ้า
องค์ประกอบภายนอกน้อยลง ช่วยลดความซับซ้อนในการผลิต และต้นทุนในการประกอบ
รายการJ0C-0003NL เครื่องเชื่อม MagJackให้บริการเป็นทางออกที่คอมพัคต์และน่าเชื่อถือ10/100Base-TX อินเตอร์เฟซอีเทอร์เน็ต.
ด้วยแม่เหล็กที่ติดตั้ง, ผลงาน EMI ที่แข็งแกร่ง, และการเชื่อมต่อ RJ45 มาตรฐาน, มันทําให้การออกแบบฮาร์ดแวร์ Ethernet ง่ายขึ้นในขณะที่รักษาความสอดคล้องกับมาตรฐานเครือข่าย IEEE
ซึ่งทําให้มันเป็นตัวเลือกที่ดีสําหรับระบบเครือข่ายที่ฝัง, รูเตอร์, สวิตช์ และอุปกรณ์ Ethernet อุตสาหกรรม.
