บ้าน > สินค้า > สายไฟฟ้า LINK-PP > LPJ9011KONL 10/100BASE-T Tab-Up Industrial RJ45 MagJack พร้อมสัญญาณ LED

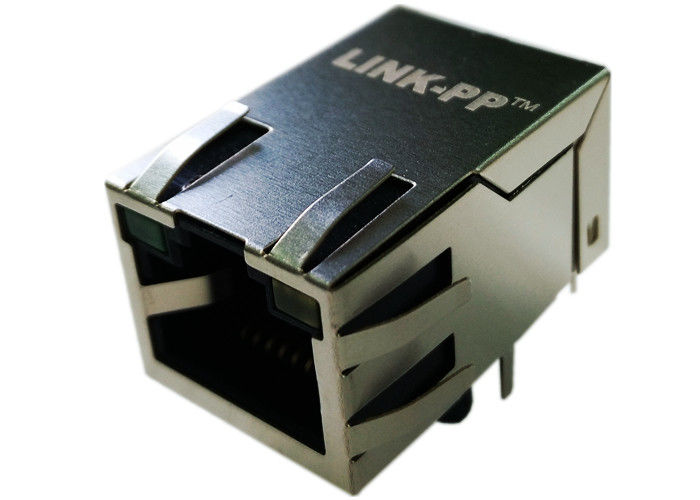

LPJ9011KONL 10/100BASE-T Tab-Up Industrial RJ45 MagJack พร้อมสัญญาณ LED

รายละเอียดสินค้า

สถานที่กำเนิด: จีน

ชื่อแบรนด์: LINK-PP

ได้รับการรับรอง: UL,ROHS,Reach,ISO

หมายเลขรุ่น: LPJ9011KONL

เอกสาร: LPJ9011KONL.pdf

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 50 ชิ้น

ราคา: $ 0.89

รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง

เวลาการส่งมอบ: คลังสินค้า

เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน

สามารถในการผลิต: 4600K.PCS / เดือน

รับราคาที่ดีที่สุด
เน้น:

อุตสาหกรรม RJ45 MagJack

,

ผ่านหลุม RJ45 Connector

,

LPJ9011KONL

หมายเลขชิ้นส่วน:
LPJ9011KONL
อัตราส่วนเลี้ยว:
1:1
แบรนด์ที่เข้ากันได้:
เบลฟิวส์
จำนวนพอร์ต:
1x1
สลัก:
ขึ้น
อัตราข้อมูล:
100Base-T
โพอี:
ไม่ใช่
ตัวเลือก LED:
กับ
แท็บ EML:
กับ
ประเภทการติดตั้ง:
tht
ประเภทบัดกรี:
คลื่น
ช่วงอุณหภูมิในการทำงาน:
-40°ซ ถึง +85°ซ
หมายเลขชิ้นส่วน:
LPJ9011KONL
อัตราส่วนเลี้ยว:
1:1
แบรนด์ที่เข้ากันได้:
เบลฟิวส์
จำนวนพอร์ต:
1x1
สลัก:
ขึ้น
อัตราข้อมูล:
100Base-T
โพอี:
ไม่ใช่
ตัวเลือก LED:
กับ
แท็บ EML:
กับ
ประเภทการติดตั้ง:
tht
ประเภทบัดกรี:
คลื่น
ช่วงอุณหภูมิในการทำงาน:
-40°ซ ถึง +85°ซ
LPJ9011KONL 10/100BASE-T Tab-Up Industrial RJ45 MagJack พร้อมสัญญาณ LED


LINK-PP LPJ9011KONL เป็นโมดูลคอนเนคเตอร์แบบรวม (ICM / MagJack) RJ45 แบบพอร์ตเดี่ยว (1×1) 10/100BASE-T แบบ Through-Hole (THT) เกรดอุตสาหกรรม ออกแบบมาสำหรับการสื่อสาร Fast Ethernet ที่มีความน่าเชื่อถือสูง สร้างขึ้นในทิศทาง Tab-Up แบบมุมฉาก มีช่วงอุณหภูมิการทำงานที่ขยายออกไปตั้งแต่ -40°C ถึง +85°C หม้อแปลงแยกด้วยแม่เหล็กภายใน 1CT:1CT และโล่ทองแดงผสมเคลือบด้วยนิกเกิลพร้อมสปริงนิ้ว EMI แบบหลายจุด


ขอบหน้าด้านหน้ามีการรวมไฟ LED แสดงสถานะพื้นผิวกำลังส่องสว่างสูง (ซ้ายสีส้ม/เขียว + ขวาเหลือง) ให้การแยกด้วยไฟฟ้า 1500 Vrms ได้รับการรับรองภายใต้หมายเลขไฟล์ UL E484635




LPJ9011KONL RJ45 Magnetic Jack โดยสรุป


พารามิเตอร์ ข้อมูลจำเพาะ
ผู้ผลิต / หมายเลขชิ้นส่วน LINK-PP / LPJ9011KONL
ความเร็วอีเธอร์เน็ต 10/100BASE-T
พอร์ตและการติดตั้ง พอร์ตเดี่ยว, ผ่านรูมุมฉาก, Tab-Up
ไฟ LED ซ้ายส้ม/เขียว; ขวาเหลือง
อุณหภูมิการทำงาน -40°C ถึง +85°C
การทดสอบการแยกด้วยแม่เหล็ก 1500 Vrms
การใช้งาน อีเธอร์เน็ตที่ไม่ใช่ PoE




ข้อมูลจำเพาะทางไฟฟ้า


พารามิเตอร์ ข้อมูลจำเพาะการวาด
อัตราส่วนรอบ TX/RX 1CT:1CT ±3%
การเหนี่ยวนำวงจรเปิด 350 μH ขั้นต่ำที่ 100 kHz, 0.1 V และ 8 mA DC bias
ความต้านทาน DC 1.2 Ω สูงสุด
การสูญเสียการแทรก -1.0 dB สูงสุด, 1–100 MHz
การสูญเสียผลตอบแทน

-18 dB ที่ 1–30 MHz;

-15 dB ที่ 30–60 MHz;

-12 dB ที่ 60–100 MHz

การครอสทอล์ค

-40 dB ที่ 1–30 MHz;

-35 dB ที่ 30–60 MHz;

-30 dB ที่ 60–100 MHz

การปฏิเสธโหมดทั่วไป -30 dB ขั้นต่ำ, 1–100 MHz
Hi-pot 1500 Vrms




โครงสร้างภายในแม่เหล็กและแผนผัง 10 พิน




จุดเด่นของการออกแบบ:


  1. พื้นที่วางขา 10 พินความหนาแน่นสูง: พิน P1–P6 จัดการคู่ดิฟเฟอเรนเชียลส่งและรับและแท็ปกลาง (CT) แต่ละอัน พิน P7–P10 ทุ่มเทให้กับการขับเคลื่อน LED แสดงสถานะ โดยแยกสายสวิตช์ LED ดิจิทัลออกจากคู่ข้อมูลความเร็วสูงทางกายภาพ
  2. ข้อได้เปรียบของสลัก Tab-UP
  3. ความเสถียรของอุณหภูมิอุตสาหกรรม: ตรวจสอบแล้วตั้งแต่ -40°C ถึง +85°C, ทำให้มั่นใจได้ว่า OCL จะคงอยู่ ≥350 μH ภายใต้กระแส DC bias 8 mA ในช่วงฤดูหนาวที่หนาวจัดและพื้นโรงงานที่ร้อนจัด




ขนาดเชิงกล, รูปแบบ PCB และแนวทางการรวมแผง


1. ขนาดภายนอกโดยรวม:


- ความลึกของตัวเครื่องเข้าสู่ PCB: 25.55 มม. (26.00 ± 0.35 มม. รวมขอบโล่ด้านหน้า)
- ความกว้างหน้าสัมผัสส่วนหน้า: 16.20 มม. (ความกว้างด้านบน 16.80 มม., สูงสุด 19.18 มม. ทั่วสลักด้านข้าง)
- ความสูงเหนือ PCB: 13.50 มม. (14.75 มม. รวมสลักโล่ด้านบน)
- ความยาวขาบัดกรีใต้แผง: 3.17 มม. ~ 3.25 มม. (ขา Ground: 3.50 มม.)


2. รูปแบบรู PCB ที่แนะนำ (มุมมองด้านบน):


- รูเจาะทั้งหมด: 14 รู
  - ขานำสัญญาณดิฟเฟอเรนเชียล (พิน P1–P6): 6 รู ขนาด Ø0.89 มม. [6 x Ø0.89 มม.]
  - ขานำไฟ LED (พิน P7–P10): 4 รู ขนาด Ø0.89 มม. [4 x Ø0.89 มม.]
  - ขา Ground โล่และเสารองรับ: 2 รู ขนาด Ø1.70 มม. และ 2 รู ขนาด Ø3.25 มม.


3. ช่องเปิดแผงที่แนะนำ:


- ความกว้างช่องตัด: 18.61 มม.
- ความสูงช่องตัด: 14.47 มม.
- ระยะห่างมาตรฐานจากพื้นผิวด้านในของแผงไปยังหน้าสัมผัสส่วนหน้าของชิ้นส่วน: 2.03 มม.
- คุณสมบัติเปลือก: พร้อมสปริงนิ้ว EMI ด้านบน ด้านล่าง และด้านข้างที่กดเข้ากับช่องเปิดแชสซีอย่างแน่นหนาเพื่อให้แน่ใจว่ามีวงแหวนกราวด์โลหะ 360 องศา


4. พารามิเตอร์การบัดกรีแบบคลื่น:


- อุณหภูมิปลายสูงสุดที่แนะนำ: 250°C สูงสุด
- เวลาสัมผัสบัดกรี: 5 วินาที สูงสุด





คำถามที่พบบ่อย


ใช่ LPJ9011KONL เป็นอุปกรณ์ทดแทนที่ออกแบบมาให้เข้ากันได้ 100% แบบ drop-in, pin-to-pin, footprint เข้ากันได้กับ Pulse Electronics JX0026D21NL ใช้รูปแบบ PCB 10 พินเหมือนกัน (6 พินสัญญาณ + 4 พิน LED), ทิศทางสลัก Tab-Up, ขั้ว LED สีส้ม/เขียวซ้ายและเหลืองขวา และช่วงอุณหภูมิอุตสาหกรรม -40°C ถึง +85°C


Q2: LPJ9011KONL รองรับ Power over Ethernet (PoE) หรือไม่?

ไม่ LPJ9011KONL เป็น คอนเนคเตอร์ Fast Ethernet ที่ไม่ใช่ PoE ออกแบบมาเพื่อการสื่อสารข้อมูลที่มีความน่าเชื่อถือสูงโดยเฉพาะ สำหรับการใช้งาน PoE โปรดพิจารณาซีรีส์ที่รองรับ PoE ของ LINK-PP เช่น LPJK1014A8NL (PoE 15.4W) หรือ LPJK6003AONL (PoE+ 30W)


Q3: ฉันจะขอตัวอย่างหรือใบเสนอราคาได้อย่างไร?

ติดต่อ LINK-PPพร้อมระบุ LPJ9011KONL, ปริมาณ และข้อกำหนดการใช้งาน เพื่อขอแบบร่างปัจจุบัน ราคา เวลานำ และตัวอย่าง
