รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH163
หมายเลขรุ่น: J3006G21DNL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 200 ชิ้น
ราคา: โปร่ง
รายละเอียดการบรรจุ: 50 ชิ้น / ถาด 24 ตัน / กล่อง / 32 * 30 * 31, 9 กก. / 1200 ชิ้น / กล่อง
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
หมายเลขชิ้นส่วน: |
J3006G21DNL |
ผลิตในประเทศจีน: |
LPJ3094ABNL |
แอปพลิเคชัน: |
10/100 Base-TX, Automdix |
ประเภทการติดตั้ง: |
ติดพื้นผิว |
การกำหนดค่าพอร์ต: |
1 × 1 |
ฮิโปต: |
1500V |
หมายเลขชิ้นส่วน: |
J3006G21DNL |
ผลิตในประเทศจีน: |
LPJ3094ABNL |
แอปพลิเคชัน: |
10/100 Base-TX, Automdix |
ประเภทการติดตั้ง: |
ติดพื้นผิว |
การกำหนดค่าพอร์ต: |
1 × 1 |
ฮิโปต: |
1500V |

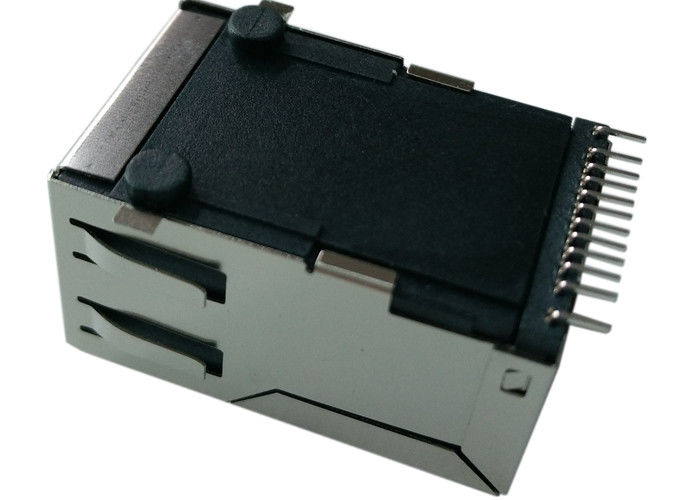

J3006G21DNL PulseJack RJ45 MagJack 1x1 เครื่องเชื่อมที่ติดตั้งบนพื้นผิวด้วยแม่เหล็กอินทิกรีด, LED สีเขียว/เหลือง, รองรับ Auto-MDIXการป้องกัน EMI และการแยก 1500Vrms สําหรับการใช้งาน 10/100Base-TX Ethernet.
รายการเครื่องเชื่อม J3006G21DNL PulseJackคือเครื่องแม่เหล็กประกอบ 1 × 1 RJ45 (MagJack)ออกแบบมาเพื่อ10/100Base-TX แอพลิเคชั่นเครือข่าย Ethernet.
นี่เครื่องเชื่อม RJ45 ที่ติดอยู่บนผิว (SMT)รวมแม็กเนติก LAN, EMI shielding, และ LED สองตัวในแพคเกจที่คอมแพคต์ ทําให้สามารถเชื่อมต่อ Ethernet ได้อย่างน่าเชื่อถือได้ โดยการลดพื้นที่ PCB และความซับซ้อนในการประกอบ
รายการJ3006G21DNLหนุนฟังก์ชัน Auto-MDIXสอดคล้องกับมาตรฐาน IEEE 802.3 Ethernetและให้บริการการแยก 1500Vrms, รับประกันความสมบูรณ์แบบของสัญญาณที่แข็งแกร่งและการยับยั้ง EMI ที่ดีเยี่ยมในอุปกรณ์เครือข่าย เช่น รูเตอร์, สวิตช์ และระบบอีเทอร์เน็ตที่ฝังไว้
| ปริมาตร | รายละเอียด |
|---|---|
| เลขส่วน | J3006G21DNL |
| ประเภทเครื่องเชื่อม | RJ45 แม็กแจ็ค |
| การตั้งค่าท่าเรือ | 1 × 1 |
| ความเร็ว Ethernet | 10/100Base-TX |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว (SMT) |
| การเรียนรู้ | มุมขวา (90°) |
| ทิศทางแท็บ | ขึ้นไป |
| LED | สีเขียว / สีเหลือง |
| การป้องกัน | ป้องกันด้วยนิ้วมือ EMI |
| ความสูงเหนือ PCB | 13.61 มิลลิเมตร |
| จํานวนแกน | 4 |
| อุณหภูมิการทํางาน | 0°C ถึง +70°C |
| ปริมาตร | รายละเอียด |
|---|---|
| อัตราการหมุน | 1CT:1CT (TX/RX) |
| การสูญเสียการใส่ | ≤ -1.0 dB (165 MHz) |
| ผลกําไรเสีย | ≥ -20 dB (1?? 10 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (6080 MHz) | |
| การสื่อสาร | ≥ -40 dB (1?? 10 MHz) |
| ≥ -35 dB (3060 MHz) | |
| ≥ -30 dB (60~100 MHz) | |
| การปฏิเสธแบบทั่วไป | ≥ -30 dB (150 MHz) |
| ≥ -20 dB (50-130 MHz) | |
| โลตติจ์แยก | 1500 Vrms นาที @ 60 Hz |
| ส่วนประกอบ | วัสดุ |
|---|---|
| บ้านพัก | เทอร์โมพลาสติกอุณหภูมิสูง |
| ความสามารถในการเผาไหม้ | UL94-V0 |
| ปราง | หมึกเหลือง |
| วัสดุติดต่อ | โฟสฟอร สีทองแดง |
| คอนแทคเพลติ้ง | ทองคําเหนือ นิเคิล |
| ความหนาต่อต้าน | 15 μin ทองคํา |
| สินค้าทดสอบ | รายละเอียด |
|---|---|
| ความทนทาน | 750 รอบการเพาะพันธุ์ |
| พลังการจับคู่ | ≤ 5 ปอนด์ (2.27 kg) |
| พลัง ที่ ไม่ มี คู่ | ≤ 5 ปอนด์ (2.27 kg) |
| การเก็บพล็อก | ≥ 20 ปอนด์ (9.07 kg) |
| ปริมาตร | รายละเอียด |
|---|---|
| อุณหภูมิการทํางาน | 0°C ถึง +70°C |
| อุณหภูมิสูงสุด | 245°C |
| ความสอดคล้อง RoHS | ใช่ |
| การจัดอันดับ MSL | ระดับ 1 |
รายการJ3006G21DNL แม็กแจ็คได้ถูกออกแบบมาเพื่อตอบสนองกับมาตรฐาน Ethernet และมาตรฐานกฎหมายหลัก ๆ:
รายการJ3006G21DNL เครื่องเชื่อม MagJack RJ45ใช้อย่างแพร่หลายในอุปกรณ์เครือข่าย Ethernet รวมถึง:
รายการJ3006G21DNLให้บริการตัวเลือก SMT ที่คอมพัคต์และมีค่าใช้จ่ายที่ปรับปรุงไปยังตัวเชื่อม RJ45 ที่บูรณาการขนาดใหญ่ โดยยังคงให้สัญญาณมีประสิทธิภาพสูงและคุ้มกัน EMI
ข้อดีหลัก ๆ ได้แก่
Aพัลซแจ็คเป็นตัวเชื่อม RJ45 ที่บูรณาการแม่เหล็กอีเทอร์เน็ต (ทรานฟอร์เมอร์และการกดกันแบบทั่วไป) โดยตรงในบ้านเชื่อม. การออกแบบนี้ทําให้การวางแผน PCB ง่ายขึ้นและปรับปรุงผลงาน EMI.
รายการJ3006G21DNLหนุน10Base-T และ 100Base-TX Ethernetการใช้งานที่สอดคล้องกับมาตรฐาน IEEE 802.3.
ใช่ เครื่องเชื่อมนี้ถูกออกแบบมาเพื่ออินเตอร์เฟซ Ethernet PHY ที่รองรับAuto-MDIX, ทําให้สามารถตรวจสอบการสกัดสานระหว่างอุปกรณ์เครือข่ายได้โดยอัตโนมัติ
แม็กเนติกที่บูรณาการการแยกกันอย่างน้อย 1500Vrms, ตอบสนองความปลอดภัย Ethernet และความสมบูรณ์ของสัญญาณ
