รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: H4P041NX-LF
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 13/573/2288PCS
ราคา: $0.06-$1.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
P/N: |
H4P041NX LF |
ประเภทหม้อแปลง: |
จุ่มหม้อแปลง |
อัตราส่วนเปลี่ยน: |
1CT : 1CT |
มิติ: |
37.8 มม. l x 10.5 มม. w x 7.8 มม. |
ฮิพอท: |
1500Vrms |
การผลิตจำนวนมาก: |
lp40453pnl |
rohs: |
ใช่ |
ท่าเรือ: |
4 |
P/N: |
H4P041NX LF |
ประเภทหม้อแปลง: |
จุ่มหม้อแปลง |
อัตราส่วนเปลี่ยน: |
1CT : 1CT |
มิติ: |
37.8 มม. l x 10.5 มม. w x 7.8 มม. |
ฮิพอท: |
1500Vrms |
การผลิตจำนวนมาก: |
lp40453pnl |
rohs: |
ใช่ |
ท่าเรือ: |
4 |
|
Bothhand H4P041NX LF |
Cross LP40453PNL |
HN4264VG |
เอกสารข้อมูล/ราคา/ข้อมูลจำเพาะ/3D |

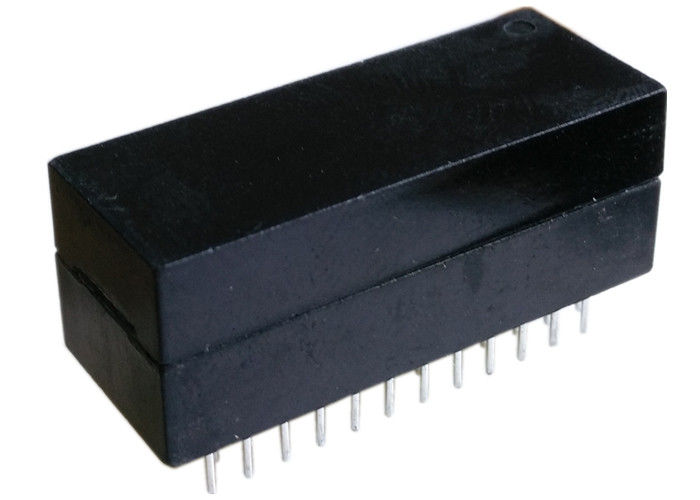

The H4P041NX LF คือ หม้อแปลงแม่เหล็ก LAN แบบ 4 พอร์ต 10/100Base-TX ออกแบบมาเพื่อให้มีความสมบูรณ์ของสัญญาณที่ดีเยี่ยม, การปราบปราม EMI และความเข้ากันได้ของ PHY ปฏิบัติตามมาตรฐาน IEEE 802.3 อย่างเต็มที่ และมี OCL ขั้นต่ำ 350 µH พร้อมไบแอส 8 mA หม้อแปลงนี้เหมาะสำหรับอุปกรณ์เครือข่ายอีเธอร์เน็ต เช่น สวิตช์, ฮับ, เราเตอร์ และระบบ LAN แบบฝังตัว
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | H4P041NX LF |
| อัตราส่วนการหมุน (±5%) | TX 1CT:1CT, RX 1CT:1CT |
| OCL (µH Min) | 350 @100KHz, 0.1V, ไบแอส DC 8 mA |
| การสูญเสียการแทรก (dB Max) | -1.2 @ 1–100 MHz |
| Hi-Pot (Vrms) | 1500 |
| การสูญเสียการส่งกลับ (dB Min) | -15 (30 MHz), -13 (50 MHz), -15 (80 MHz) |
| ครอสทอล์ค (dB Min) | -35 (30–60 MHz), -30 (60–100 MHz) |
| CMR (dB Min) | -30 (1–30 MHz), -25 (30–60 MHz), -20 (60–125 MHz) |
| โมดูลพอร์ต H4P041NX LF ทั้งสองด้าน 10/100Base-TX Lan Magnetic To All PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | HN4264VG |
| 7490101120 | H2001DG | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| HN4264VG | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | H2001DG | 7490101120 |
1. เป็นไปตามมาตรฐาน IEEE ทั้งหมด รวมถึง OCL 350uH พร้อมไบแอส 8mA
2. ช่อง TX และ RX แบบสมมาตรสำหรับความสามารถ auto MDI/MDIX
3. สำหรับชิ้นส่วนที่สอดคล้องกับ RoHS ให้เพิ่มคำต่อท้าย NL
4. RoHS "NL" อุณหภูมิการบัดกรีสูงสุด 235℃
