รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: GST5009 LF
เอกสาร: LP82440ANL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$0.5
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
GST5009 แอลเอฟ |
ทดแทน: |

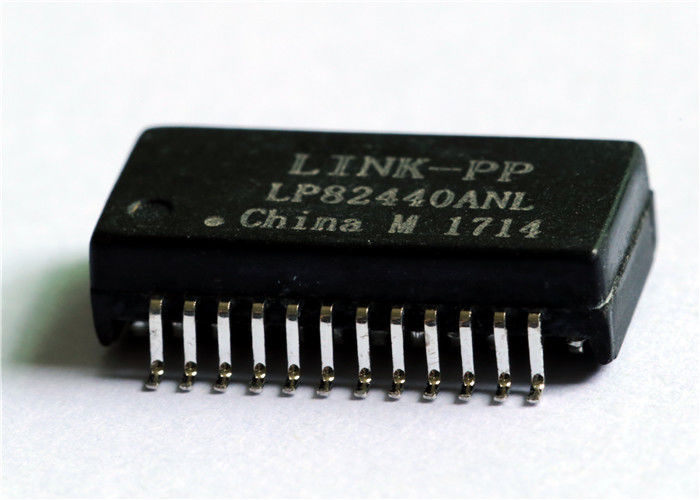

LP82440ANL |
อัตราส่วนเปลี่ยน: |
1CT : 1CT |
ขนาด/ขนาด: |
ยาว 15.10 มม. x กว้าง 7.10 มม |
ฮิโปต: |
1500V |
ตัวอย่าง: |
ฟรี |
บรรจุุภัณฑ์: |
SOP 24 พิน / SMD |
ช่วงอุณหภูมิในการทำงาน: |
0 ℃ถึง +70 ℃ |
ปัจจุบัน: |
350ma |
ROHS และปราศจากฮาโลเจน: |
ใช่ |
ข้อมูลจำเพาะ: |
GST5009 แอลเอฟ |
ทดแทน: |
LP82440ANL |
อัตราส่วนเปลี่ยน: |
1CT : 1CT |
ขนาด/ขนาด: |
ยาว 15.10 มม. x กว้าง 7.10 มม |
ฮิโปต: |
1500V |
ตัวอย่าง: |
ฟรี |
บรรจุุภัณฑ์: |
SOP 24 พิน / SMD |
ช่วงอุณหภูมิในการทำงาน: |
0 ℃ถึง +70 ℃ |
ปัจจุบัน: |
350ma |
ROHS และปราศจากฮาโลเจน: |
ใช่ |
| พารามิเตอร์ | ข้อมูลจำเพาะ | ความสำคัญทางวิศวกรรม |
|---|---|---|
| ความเร็ว Ethernet | 100/1000 BASE-T (Gigabit) | การทำงานแบบ Full-duplex ตามมาตรฐาน IEEE 802.3af และ ANSI X3.263 |
| ความเข้ากันได้กับ PoE | IEEE 802.3af (กระแส 350 mA) | จุดต่อกลางฝั่งสายเฉพาะ (MCT1–MCT4) สำหรับการฉีดไฟ DC |
| ความสูงแพ็คเกจ | 4.00 มม. [0.157 นิ้ว] (โปรไฟล์ต่ำพิเศษ) | พอดีสำหรับเซิร์ฟเวอร์เบลด 1U, เราเตอร์แบบบาง และการ์ดลูก PCIe |
| แพ็คเกจ / Pinout | SOP 24 ขา ติดตั้งบนพื้นผิว (SMD) | ระยะพิทช์ขามาตรฐาน 1.00 มม. สำหรับการหยิบและวาง SMT อัตโนมัติที่มีผลผลิตสูง |
| อัตราส่วนรอบ | 1CT : 1CT (±5%) (ทุก 4 คู่) | โทโพโลยีแบบสมมาตรเข้ากันได้กับ PHY แบบโหมดแรงดันไฟฟ้าและโหมดกระแส |
| ค่าความเหนี่ยวนำ (OCL) | 350 µH ขั้นต่ำ (@ 100 kHz, 0.1 V, 8 mA DC) | ความต้านทานการอิ่มตัวสูงภายใต้กระแส DC ไม่สมดุลอย่างต่อเนื่อง |
| การสูญเสียการแทรก | -1.0 dB สูงสุด (1 ~ 100 MHz) | ประสิทธิภาพการส่งสัญญาณที่ยอดเยี่ยมพร้อมการลดทอนสัญญาณน้อยที่สุด |
| อัตราการสูญเสียสัญญาณสะท้อน (100 Ω) | -18.0 dB ขั้นต่ำ (1 ~ 30 MHz) | เกินมาตรฐานอุตสาหกรรมเพื่อลดการสะท้อนความถี่สูง |
| การลดทอนสัญญาณครอสทอล์ค | -45 dB ขั้นต่ำ (@ 30 MHz) | การแยกช่องสัญญาณที่เหนือกว่าป้องกันการครอสคัปปลิ้งแพ็กเก็ต |
| การแยก Hi-Pot | 1500 Vrms ขั้นต่ำ | ขอบเขตฉนวนที่ได้รับการรับรองป้องกันซิลิคอนหลักจากทรานเซียนท์ของสายเคเบิล |
| พารามิเตอร์ | เงื่อนไขการทดสอบ | ขีดจำกัดข้อมูลจำเพาะ |
|---|---|---|
| อัตราส่วนรอบ (TX & RX) | 100 kHz, 0.1 V | 1CT : 1CT (±5%) |
| ค่าความเหนี่ยวนำวงจรเปิด (OCL) | 100 kHz, 0.1 V, 8 mA DC Bias | 350 µH ขั้นต่ำ |
| ความสามารถในการรับกระแส | กระแสต่อเนื่องฝั่งสาย | 350 mA (IEEE 802.3af PoE) |
| การสูญเสียการแทรก | 1 ~ 100 MHz | -1.0 dB สูงสุด |
| อัตราการสูญเสียสัญญาณสะท้อน (โหลด 100 Ω) | 1 ~ 30 MHz | -18.0 dB ขั้นต่ำ |
| อัตราการสูญเสียสัญญาณสะท้อน (โหลด 100 Ω) | 40 MHz | -14.4 dB ขั้นต่ำ |
| อัตราการสูญเสียสัญญาณสะท้อน (โหลด 100 Ω) | 50 MHz | -13.1 dB ขั้นต่ำ |
| อัตราการสูญเสียสัญญาณสะท้อน (โหลด 100 Ω) | 60 ~ 80 MHz | -12.0 dB ขั้นต่ำ |
| อัตราการสูญเสียสัญญาณสะท้อน (โหลด 100 Ω) | 100 MHz | -10.0 dB ขั้นต่ำ |
| การลดทอนสัญญาณครอสทอล์ค | 30 MHz | -45.0 dB ขั้นต่ำ |
| การลดทอนสัญญาณครอสทอล์ค | 60 MHz | -40.0 dB ขั้นต่ำ |
| การลดทอนสัญญาณครอสทอล์ค | 100 MHz | -35.0 dB ขั้นต่ำ |
| Differential to Common Mode (DCMR) | 30 MHz | -40.0 dB ขั้นต่ำ |
| Differential to Common Mode (DCMR) | 60 MHz | -35.0 dB ขั้นต่ำ |
| Differential to Common Mode (DCMR) | 100 MHz | -30.0 dB ขั้นต่ำ |
| Dielectric Hi-Pot (Isolation) | 60 วินาที (Primary to Secondary) | 1500 Vrms ขั้นต่ำ |
| ช่วงอุณหภูมิการทำงาน | อุณหภูมิแวดล้อม | 0°C ถึง +70°C |
| ช่วงอุณหภูมิการจัดเก็บ | ไม่ใช้งาน | -25°C ถึง +85°C |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ขนาดตัวเครื่อง | 15.10 มม. [0.594 นิ้ว] × 7.10 มม. [0.280 นิ้ว] |
| ช่วงรวมภายนอก | 10.00 มม. [0.394 นิ้ว] |
| ความสูงโมดูล | 4.00 มม. [0.157 นิ้ว] สูงสุด |
| ระยะพิทช์ขา | 1.00 มม. [0.039 นิ้ว] |
| ช่วงข้าม 12 ขา | 11.00 มม. [0.433 นิ้ว] |
| ความโคปลาเนอร์ตี | ≤0.10 มม. [0.004 นิ้ว] |
| รูปแบบแผ่นบัดกรี PCB ที่แนะนำ — ความกว้างแผ่น | 0.60 มม. [0.024 นิ้ว] |
| รูปแบบแผ่นบัดกรี PCB ที่แนะนำ — ความยาวแผ่น | 1.35 มม. [0.053 นิ้ว] |
| ระยะห่างแถวแผ่นภายใน | 8.00 มม. [0.315 นิ้ว] |
| ช่วงแถวแผ่นภายนอก | 10.70 มม. [0.421 นิ้ว] |
คำตอบ: ใช่ GST5009 LF เป็นไปตามมาตรฐาน IEEE 802.3af อย่างสมบูรณ์ รองรับกระแส DC แบบสมดุลต่อเนื่องสูงสุด 350 mA ผ่านจุดต่อกลางเฉพาะ (ขา 15, 18, 21 และ 24) ได้รับการออกแบบมาสำหรับอุปกรณ์ที่ได้รับพลังงาน (PD) และอุปกรณ์จ่ายพลังงาน (PSE) ของ PoE ที่ทำงานได้ถึง 15.4 W
คำตอบ: ตัวแทนที่เข้ากันได้แบบ 100% แบบ drop-in ได้แก่ LINK-PP LP82440ANL (ซึ่งมีช่วงอุณหภูมิอุตสาหกรรมที่อัปเกรดเป็น -40°C ถึง +85°C), Pulse Electronics H5008NL / HX5008NL, และ Würth Elektronik 749020011. ทั้งหมดใช้รูปแบบ 24 ขา SOP, ความสูง 4.0 มม. และอัตราส่วนรอบ 1CT:1CT
คำตอบ: คอนเนคเตอร์ RJ45 แบบรวม (Magjacks) มาตรฐานต้องการพื้นที่แนวตั้ง 13.5 มม. ถึง 16 มม. ความสูง 4.00 มม. ของ GST5009 LF ช่วยให้นักออกแบบฮาร์ดแวร์เครือข่ายสามารถติดตั้งหม้อแปลง Gigabit Ethernet ความหนาแน่นสูงในแร็คโทรคมนาคม 1U ขนาดกะทัดรัด, การ์ด PCIe โปรไฟล์ต่ำ และกล่อง IoT แบบฝังบางพิเศษได้
