100B-1003X 10 / 100BASE-TX หม้อแปลงเดี่ยว 100B-1003FNL, 100B-1003

ที่ไอเอ็นอาร์คอร์ 100B-1003Xเป็นพอร์ตเดี่ยวเกรด Mil-Aeroโมดูลหม้อแปลงแยก 10/100Base-TX Fast Ethernetในแพ็คเกจยึดพื้นผิว (SMT) 16 พิน (12.95 × 6.98 × 6.22 มม.) ออกแบบมาเพื่อความน่าเชื่อถือที่สำคัญต่อภารกิจ โดยมีอุณหภูมิในการทำงานที่สูงมาก-55°ซ ถึง +125°ซ,1500 VRMSแรงดันไฟฟ้าทนไดอิเล็กตริก (DWV) ค่าความเหนี่ยวนำวงจรเปิดขั้นต่ำ (OCL)350 µH พร้อมไบแอส DC 8mAและเอ็มเอสแอล 3การให้คะแนน เพื่อขจัดการเติบโตของหนวดดีบุกที่ร้ายแรงในระบบการบินและการป้องกัน พื้นผิวเทอร์มินัลเริ่มต้นจึงเป็นของแท้Sn63Pb37 (ดีบุก/ตะกั่ว)โดยมีความต้านทานโปรไฟล์การรีโฟลว์สูงสุด235°ซ. ทั้งช่อง TX และ RX รวมเอาภายในไว้โช้ค + หม้อแปลง (C, T)โทโพโลยี

ข้อมูลจำเพาะทางเทคนิค:

1. ประสิทธิภาพทางไฟฟ้า (@ 25°C)

2. การจัดอันดับด้านสิ่งแวดล้อม วัสดุ และการประกอบ

100B-1003X 10/100 BASE-TX โมดูลหม้อแปลง เอกสารข้อมูล:

คุณสมบัติที่สำคัญของ 100B-1003X 16-พิน SMD Ehernet Magnetics:

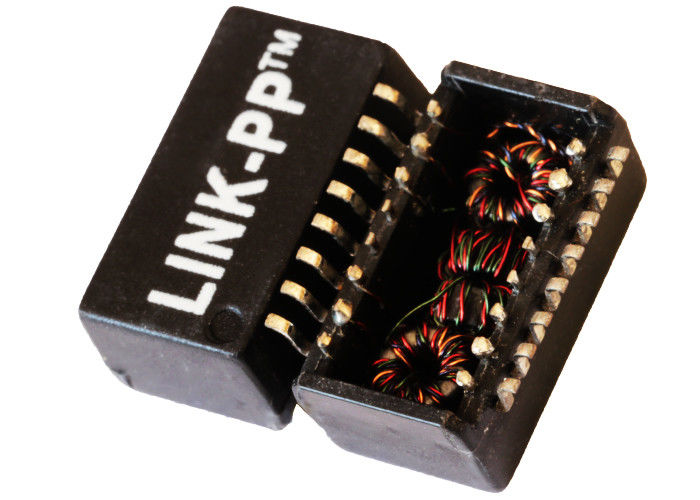

ที่100B-1003Xเป็นโมดูลหม้อแปลงอีเทอร์เน็ตแบบแยกพอร์ตเดียวที่ทนทาน ออกแบบมาเพื่อมอบเครือข่ายที่สำคัญต่อภารกิจในสภาพแวดล้อมการบินและอวกาศ การป้องกันประเทศ และอุตสาหกรรมที่รุนแรง สอดคล้องกับIEEE 802.3 10/100Base-TXมาตรฐาน โมดูลยึดพื้นผิวปีกนกปีกนางนวล 16 พินนี้รวมช่องสัญญาณส่ง (TX) และรับ (RX) ที่มีความแม่นยำ 1CT: 1CT โดยแต่ละช่องได้รับการป้องกันโดยหน่วยภายในโช้คโหมดร่วมและหม้อแปลงไฟฟ้า (C, T)เวที.

ต่างจากแม่เหล็กเชิงพาณิชย์ที่จำกัดเฉพาะอุณหภูมิอุตสาหกรรมมาตรฐาน ระดับ "X" ได้รับการจัดอันดับสำหรับการทำงานต่อเนื่องโดยไม่มีการประนีประนอมจาก-55°ซ ถึง +125°ซ. โมดูลนี้บรรจุอยู่ในแพ็คเกจห่อหุ้มอีพ็อกซี่ ซึ่งทนทานต่อแรงกระแทกทางกลหนัก การสั่นสะเทือนอย่างต่อเนื่อง และวงจรความร้อน เพื่อให้เป็นไปตามข้อกำหนดในการต่อต้านดีบุกในอวกาศ (เช่น GEIA-STD-0005-2) ฐาน 100B-1003X จึงมีคุณสมบัติเฉพาะSn63Pb37 ผิวเคลือบตะกั่วดีบุกยูเทคติกซึ่งช่วยบรรเทาอันตรายจากการลัดวงจรที่เกี่ยวข้องกับการชุบดีบุกบริสุทธิ์ในระบบการบินที่ไม่มีแรงดันและอุปกรณ์สนามรบทางยุทธวิธีได้อย่างสมบูรณ์

• ช่วงอุณหภูมิเกรด Mil-Aero เต็มรูปแบบ: จัดอันดับจาก-55°ซ ถึง +125°ซเพื่อให้แน่ใจว่าจะไม่เกิดการอิ่มตัวของแกนแม่เหล็กหรือตัวเหนี่ยวนำพังทลายลงเมื่อเกิดการเปลี่ยนแปลงความร้อนที่รุนแรง
• ความเสถียรของตัวเหนี่ยวนำ DC Bias: ส่งมอบ≥350 µH OCL พร้อม DC Bias ต่อเนื่อง 8mAป้องกันการเดินไปรอบ ๆ ในสภาพแวดล้อมที่มีเสียงรบกวนสูง
• ผิวเคลือบกันหนวด Sn63Pb37 ของแท้: กำจัดการเติบโตของหนวดดีบุกในระดับจุลภาคในอุปกรณ์อิเล็กทรอนิกส์ที่มีความสำคัญต่อการบิน (ได้รับการยกเว้น RoHS สำหรับการป้องกัน; ตัวเลือก "NL" มีให้สำหรับการปฏิบัติตามข้อกำหนดไร้สารตะกั่วในเชิงพาณิชย์)
• ปรับปรุงประสิทธิภาพความถี่สูง: บรรลุการสูญเสียผลตอบแทนขั้นต่ำ 20 dBที่ 2/30 MHz และการปฏิเสธ DM-to-CM ขั้นต่ำ 35 dBสูงถึง 100 MHz ซึ่งมีประสิทธิภาพเหนือกว่าโมดูลซีรีย์ 100B-1001 มาตรฐาน
• แพ็คเกจ SMT 16 พินที่ทนทาน: ขนาด 12.95 × 6.98 × 6.22 มม. สายแบบปีกนกช่วยคลายความเครียดตามมาตรฐานกับ PCB CTE ที่ไม่ตรงกันระหว่างการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน

แนวทางการประกอบหม้อแปลง Mil-Aero 100B-1003X:

1. ฝ้าเพดานโปรไฟล์ Reflow (สูงสุด 235°C): :
   ตามเอกสารข้อมูลอย่างเป็นทางการ ตัว Sn63Pb37 ที่หุ้มด้วยอีพ็อกซี่มาตรฐานทนทานต่อโปรไฟล์อุณหภูมิสูงสุด 235°C(ของเหลวที่ 183°C)ห้ามประมวลผลชิ้นส่วนฐาน SnPb ภายใต้โปรไฟล์ไร้สารตะกั่ว SAC305 มาตรฐาน (245°C–260°C)เนื่องจากความร้อนส่วนเกินอาจทำให้เกิดการบัดกรีภายในและการหลุดล่อนของบรรจุภัณฑ์ได้
2. MSL 3 ชั้นชีวิตและการอบ: :
   ได้รับการจัดอันดับที่เอ็มเอสแอล 3โมดูลมีอายุการใช้งานพื้นของ168 ชมที่ ≤30°C/60% RH หากชิ้นส่วนเกินหน้าต่างนี้หรือซีลถุงป้องกันความชื้น (MBB) เสียหาย ให้อบตามIPC/JEDEC J-STD-033ก่อนที่จะรีโฟลว์

ข้อมูลจำเพาะรายการอื่นๆ:

คำถามที่พบบ่อยทางเทคนิค:

คำถามที่ 1: เหตุใด 100B-1003X จึงระบุการสูญเสียการแทรกสูงสุด 1.2 dB เทียบกับ 1.0 dB ในรุ่นมาตรฐาน 100B-1003

ก: เวอร์ชัน "X" มีคุณสมบัติผ่านหน้าต่างอุณหภูมิแบบขยายของ-55°ซ ถึง +125°ซ(เทียบกับ -40°C ถึง +85°C สำหรับ 100B-1003) อัตราการสูญเสียการแทรกที่สูงขึ้นเล็กน้อย (1.2 dB) คำนึงถึงความต้านทานความร้อนที่สูงขึ้นและระยะขอบความเสถียรของแกนที่ต้องการในช่วงอุณหภูมิ 180°C ของช่วงอุณหภูมิทั้งหมด

คำถามที่ 2: เหตุใดจึงเลือกใช้ Sn63Pb37 มากกว่าการชุบไร้สารตะกั่วในฮาร์ดแวร์เกรด Mil-Aero

ก: การชุบด้วยไฟฟ้าดีบุกบริสุทธิ์ (>97% Sn) สามารถสร้างหนวดที่เป็นสื่อกระแสไฟฟ้าด้วยกล้องจุลทรรศน์ได้เองตามธรรมชาติเมื่อเวลาผ่านไป ทำให้เกิดกางเกงขาสั้นแบบเฟสต่อเฟสเป็นระยะๆ หรือเป็นหายนะ ภายใต้ GEIA-STD-0005-2 และกฎการจัดซื้อเพื่อการป้องกัน Sn63Pb37 เป็นสิ่งจำเป็นอย่างเคร่งครัดเพื่อป้องกันการเติบโตของดีบุก

คำถามที่ 3: สามารถใช้ 100B-1003X กับขั้วต่อแบบวงกลม (เช่น MIL-DTL-38999) ได้หรือไม่

ก: ใช่. ในระบบการบินและกองทัพเรือที่มีความสำคัญต่อภารกิจ แจ็ค RJ45 พลาสติกมักไม่ค่อยได้ใช้ภายนอก หม้อแปลงแยก 100B-1003X ติดตั้งบน PCB โดยตรง โดยกรองเส้นดิฟเฟอเรนเชียลก่อนที่จะส่งไปยังขั้วต่อ D38999 แบบวงกลมที่ติดตั้งบนแชสซีที่ทนทาน
