รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH
หมายเลขรุ่น: 0826-1X2T-23-F
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $1.1-$5.19
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: ภายใน 2-3 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000K/เดือน
หมายเลขชิ้นส่วน: |
0826-1X2T-23-F |
จำนวนพอร์ต: |
สองพอร์ต (1×2) |
ประเภทตัวเชื่อมต่อ: |
Gigabit Magjack |
การใช้งาน: |
10/100/1000 BASE-T |
ประเภทการติดตั้ง: |
ผ่านรู |
ปฐมนิเทศ: |
90 ～ มุม (ขวา) |
การสิ้นสุด: |
ประสาน |
การป้องกัน: |
โล่นิ้วเอ็มไอ |
หมายเลขชิ้นส่วน: |
0826-1X2T-23-F |
จำนวนพอร์ต: |
สองพอร์ต (1×2) |
ประเภทตัวเชื่อมต่อ: |
Gigabit Magjack |
การใช้งาน: |
10/100/1000 BASE-T |
ประเภทการติดตั้ง: |
ผ่านรู |
ปฐมนิเทศ: |
90 ～ มุม (ขวา) |
การสิ้นสุด: |
ประสาน |
การป้องกัน: |
โล่นิ้วเอ็มไอ |

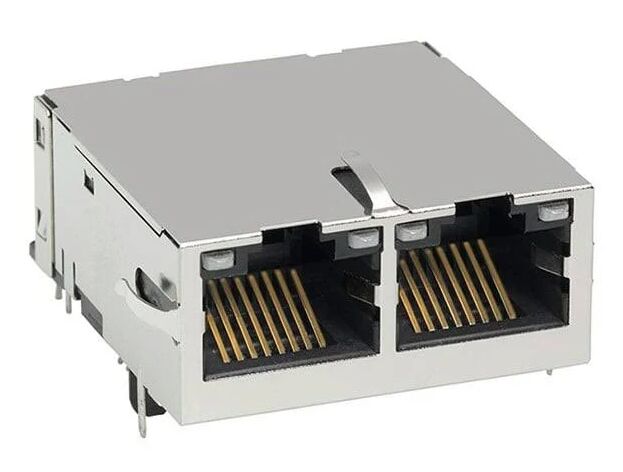

0826-1X2T-23-F Gigabit MagJack คอนเนคเตอร์ RJ45 สองพอร์ตที่มีแม่เหล็กบูรณาการ, 12 คอร์, EMI ปกป้อง, 1500Vrms การแยกแยก, และตัวชี้วัด LED สําหรับอุปกรณ์เครือข่าย 10/100/1000Base-T Ethernet
รายการ0826-1X2T-23-F แม็กแจ็คกิกาบิตคือเครื่องเชื่อม RJ45 สองประตู (1×2) พร้อมแม่เหล็ก Ethernet ที่บูรณาการ, ออกแบบมาเพื่อ10/100/1000Base-T แอพลิเคชั่นอีเทอร์เน็ต Gigabit.
นี่ปรางมุมขวาผ่านรู RJ45 MagJackรวมเครื่องแปลง LAN, การกรองแบบสามัญ, และ LED สองแบบ, ทําให้การออกแบบ PCB ที่เรียบง่ายขึ้นความสมบูรณ์แบบของสัญญาณ, การยับยั้ง EMI และผลประกอบการแยกแยกที่สอดคล้องกับ IEEE 802.3.
กับ12 คอร์ต่อพอร์ตและทิศทาง Tab-up, การ0826-1X2T-23-Fใช้ในอุปกรณ์เครือข่าย เช่น สวิตช์อีเทอร์เน็ต รูเตอร์ การ์ดอินเตอร์เฟสเครือข่าย (NIC) และอุปกรณ์อีเทอร์เน็ตอุตสาหกรรม
ครับ
| ปริมาตร | รายละเอียด |
|---|---|
| เลขส่วน | 0826-1X2T-23-F |
| ประเภทเครื่องเชื่อม | RJ45 แม็กแจ็ค |
| การตั้งค่าท่าเรือ | 1 × 2 (ท่าเรือคู่) |
| ความเร็ว Ethernet | 10/100/1000Base-T |
| การใช้งาน | Ethernet LAN ออโต้-MDIX |
| ประเภทการติดตั้ง | ผ่านหลุม |
| การเรียนรู้ | มุมขวา (90°) |
| การยุติ | สายเชื่อม |
| ความสูงเหนือ PCB | 13.59 มม. |
| สี LED | สีเขียว / ส้ม / เหลือง |
| ทิศทางแท็บ | ขึ้นไป |
| จํานวน Core ต่อ Jack | 12 |
| การป้องกัน | ป้องกันด้วยนิ้ว EMI |
| การบรรจุ | ตะกร้า |
| อุณหภูมิการทํางาน | 0°C ถึง +70°C |
| ปริมาตร | รายละเอียด |
|---|---|
| อัตราการหมุน | 1CT: 1CT ± 2% (TP1-TP4) |
| อุปทาน (OCL) | ≥ 350 μH @ 100kHz, 100mV RMS |
| ความถี่ | ความเสียสูงสุด |
|---|---|
| 0.1 ละ 1 MHz | -1.1 dB |
| 1?? 65 MHz | -0.5 dB |
| 65-100 MHz | -0.8 dB |
| 100-125 MHz | -1.2 dB |
| ความถี่ | นาที |
|---|---|
| 00.540 MHz | -18 dB |
| 40~100 MHz | −12 + 20log ((f/80MHz) dB |
| ปริมาตร | รายละเอียด |
|---|---|
| การปฏิเสธ CM-CM | ≥ -30 dB (100kHz) |
| การปฏิเสธ CM-DM | ≥ -35 dB (100kHz) |
| ปริมาตร | รายละเอียด |
|---|---|
| ไฮโปต | 1500 Vrms |
| ความสอดคล้อง | ข้อกําหนดการแยก IEEE 802.3 |
ทุกหน่วยการทดสอบการผลิต 100%เพื่อให้แน่ใจว่ามีการปฏิบัติตามมาตรฐานการแยก Ethernet
| ปริมาตร | มูลค่า |
|---|---|
| โฟลเตจด้านหน้า | 2.1 V typ @20mA |
| ความยาวคลื่นหลัก | 590 nm แบบ |
| สี | โฟลเตจด้านหน้า | ความยาวคลื่นหลัก |
|---|---|---|
| สีเขียว | 2.2 V แบบ | 565 nm |
| ส้ม | 2.0 V แบบ | 610 nm |
| ส่วนประกอบ | วัสดุ |
|---|---|
| บ้านพัก | PBT เทอร์โมพลาสติก |
| ระดับความสามารถในการเผาไหม้ | UL94-V0 |
| ติดต่อ | สายเหล็ก |
| คอนแทคเพลติ้ง | 30 μin ทองแข็ง |
| ปราง | สารสกัดทองแดงเคลือบ nickel |
| สาย | สายทองแดงเคลือบหมึก (0.018") |
Aแม็กแจ็คกิกาบิตเป็นเครื่องเชื่อม RJ45 ที่รวมแม่เหล็ก Ethernet (ทรานฟอร์มและเครื่องกดแบบทั่วไป) ภายในตัวเชื่อม, ทําให้การออกแบบ PCB สําหรับอุปกรณ์ Ethernet ง่ายขึ้น
เครื่องเชื่อมรองรับ10Base-T, 100Base-TX และ 1000Base-T Ethernetการใช้งานที่สอดคล้องกับมาตรฐาน IEEE 802.3.
แม็กเนติกที่บูรณาการการแยก 1500Vrms, ตอบสนองความต้องการความปลอดภัย Ethernet ที่กําหนดโดยไออีอี 8023.
เครื่องเชื่อมนี้ถูกออกแบบให้อุณหภูมิการทํางาน 0 °C ถึง + 70 °Cเหมาะสําหรับอุปกรณ์เครือข่ายการค้า
