08B-11X1T-36-F MagJack ป้องกัน RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack ผูก RJ45 10/100BASE-T ปราง, 1 × 1 ท่า, ช่องผ่าน, แท็บ-อัพ, ไม่มี LED, -40 ° C ถึง + 85 ° C, RoHS & UL ยอมรับ. เหมาะสําหรับบอร์ด SMT อุตสาหกรรมและเครือข่าย

ภาพรวมสินค้า

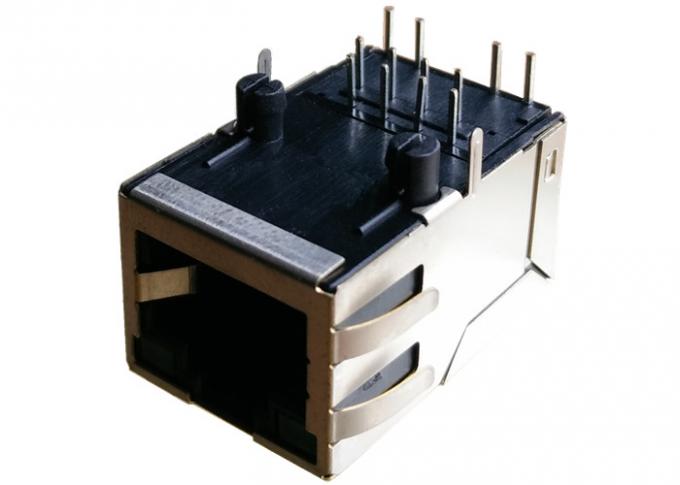

08B-11X1T-36-Fเป็นท่าเรือเดียวเครื่องเชื่อม RJ45 ปรางมีแม่เหล็ก Ethernet ที่บูรณาการ10/100BASE-Tการใช้งาน

หลุมผ่านนี้, มุมขวา (90 °) รีจี 45 เครื่องเชื่อมลักษณะการตั้งทิศทางแท็บ-อัพ,ไม่มีสัญญาณ LEDและอุตสาหกรรมเกรดอุตสาหกรรมอุณหภูมิการทํางานจาก -40 °C ถึง + 85 °C, ทําให้มันเหมาะสมสําหรับระบบเครือข่ายที่แข็งแกร่งและการออกแบบ Ethernet ที่ฝังไว้

เครื่องเชื่อมรวมแม่เหล็กที่มีประสิทธิภาพสูงความต้องการการแยก IEEE 802.3, ให้ความสมบูรณ์แบบของสัญญาณที่ดีที่สุด, การกําจัด EMI, และความน่าเชื่อถือของระบบในขณะที่ลดจํานวนองค์ประกอบภายนอก

คุณลักษณะและประโยชน์สําคัญ

• แม็กเนติกอินเทกรีต (TX/RX 1CT:1)✓ ปรับปรุงการนํา PCB และลดค่าใช้จ่าย BOM เมื่อเทียบกับเครื่องแปลงที่แยกแยก
• ป้องกัน (นิ้ว EMI) และกระเป๋าโลหะ- ปรับปรุงผลงาน EMI และความต่อเนื่องของพื้นดินในสภาพแวดล้อมที่มีเสียงดัง
• บอร์ดนําและสปินเจาะรูหนุนกลไกที่แข็งแกร่งสําหรับการเชื่อมคลื่นและการประกอบความน่าเชื่อถือสูง
• ระยะอุตสาหกรรมอุณหภูมิ (-40 °C ถึง + 85 °C)เหมาะสําหรับเครือข่ายอุตสาหกรรมและภายนอก
• การแยกกันสูง (HIPOT 1500 Vrms)ตอบสนองความต้องการการแยก IEEE 802.3 สําหรับการออกแบบ Ethernet ที่ปลอดภัย
• แนะนําการหลอมแบบคลื่นปริมาณความร้อนสูงสุด 260 °C สูงสุด 10 s สูงสุด
• สอดคล้องกับ RoHS และรับรอง UL✅ รองรับความต้องการด้านกฎหมายและการจัดซื้อจัดจ้าง (ไฟล์ #E196366 และ E169987).

รายละเอียดทางกล

ใบข้อมูล 08B-11X1T-36-F:

08B-11X1T-36-F ICM คุณสมบัติไฟฟ้า @ 25°C

ทุกหน่วยการทดสอบ 100% ในการผลิตเพื่อปฏิบัติตามความต้องการการแยก IEEE 802.3.

วัสดุและคําสั่งการเคลือบ

1. ที่พัก:PBT โทรพลาสติก สีดํา

• ระดับความสามารถในการเผาไหม้: UL 94V-0

2ติดต่อ:สายเหล็ก

• ปลายติดต่อ: 15 μin (0.38 μm) ทองแข็ง
• ผืนพื้น: 30 μm นิ้ว นิเคิล

3- จักรพรรดิ:สายทองแดงเคลือบหมึก

• กว้าง: 0.018 นิ้ว
• ปลาย: 100 μin นาที
• ปิ้นถูกท่วมด้วยการผสม

4หน่วยป้องกันนิเคิลเคลือบก่อนบนเหล็กทองแดง

• สายการนําดินทั้งหมด solder ท่วม

ความสอดคล้อง การทดสอบและความน่าเชื่อถือ

• สอดคล้องกับ RoHSเหมาะสําหรับการผลิตที่ไม่มี鉛
• UL ยอมรับ️ไฟล์ #E196366 และ E169987
• ช่องเจาะสอดคล้องกับกฎและระเบียบของ FCC ( EMI containment)
• การทดสอบผลิต 100% HIPOTเพื่อตอบสนองความต้องการการแยกแยก IEEE 802.3
• ขั้นตอนการประกอบที่แนะนําสอดคล้องกับการผสมคลื่น; แนะนําสูงสุด 260 °C, 10 วินาทีสูงสุด (ตรวจสอบกับหน้าต่างกระบวนการและการเลือกความไหลของคุณ)

แนะนําการประกอบและผสมผสานของ THT RJ45 Magjacks

• แนะนําการผสม:การเชื่อมคลื่น (ผ่านรู) ใช้ยอดที่แนะนํา 260 °C และ ≤10 s อยู่เป็นแนวทางทั่วไป; ยืนยันกับการจัดเก็บพานและส่วนประกอบของคุณ
• การตรวจสอบก่อนการผสมให้แน่ใจว่าช่องเปิดที่กําหนดโดย soldermask สอดคล้องกับ pin และ EMI tabs; ยอมให้มีความคลายความร้อนสําหรับ tabs แผ่นดินถ้าจําเป็น
• คําแนะนําการวางแผนตาราง:จําหน่ายทองแดงเพียงพอบนพัดพื้นสําหรับตั๊บ EMI และวางรูปัดหรือเครื่องแข็งถ้าแผ่นจะเผชิญกับความเครียดทางเครื่องกลรักษาพื้นที่แม่เหล็กออกจากร่องรอยดิจิตอลความเร็วสูงเพื่อหลีกเลี่ยง crosstalk coupling.
• การทําความสะอาดใช้สารล้างและสารทําความสะอาดที่สอดคล้องกับ PBT และการเคลือบผิว. หลีกเลี่ยงสารเคมีที่รุนแรงที่อาจบุกรุกโฮสติกหรือเคลือบผิว.
