รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: 7498011122AR
เอกสาร: LPJ19911ADNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.08-$1.79
รายละเอียดการบรรจุ: เทป & รีล
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
หมายเลขผลิตภัณฑ์: |
7498011122AR |
ประเภทตัวเชื่อมต่อ: |
อาร์เจ45 |
การใช้งาน: |
10/100 Base-T, AutoMDIX |
ประเภทการติดตั้ง: |
ขอบบอร์ด, Surface Mount |
การสิ้นสุด: |
ประสาน |
การป้องกัน: |
โล่นิ้วเอ็มไอ |
สีแอลอีดี: |
เหลืองเขียว |
อุณหภูมิในการทำงาน: |
-40 ° C ~ 85 ° C |
หมายเลขผลิตภัณฑ์: |
7498011122AR |
ประเภทตัวเชื่อมต่อ: |
อาร์เจ45 |
การใช้งาน: |
10/100 Base-T, AutoMDIX |
ประเภทการติดตั้ง: |
ขอบบอร์ด, Surface Mount |
การสิ้นสุด: |
ประสาน |
การป้องกัน: |
โล่นิ้วเอ็มไอ |
สีแอลอีดี: |
เหลืองเขียว |
อุณหภูมิในการทำงาน: |
-40 ° C ~ 85 ° C |

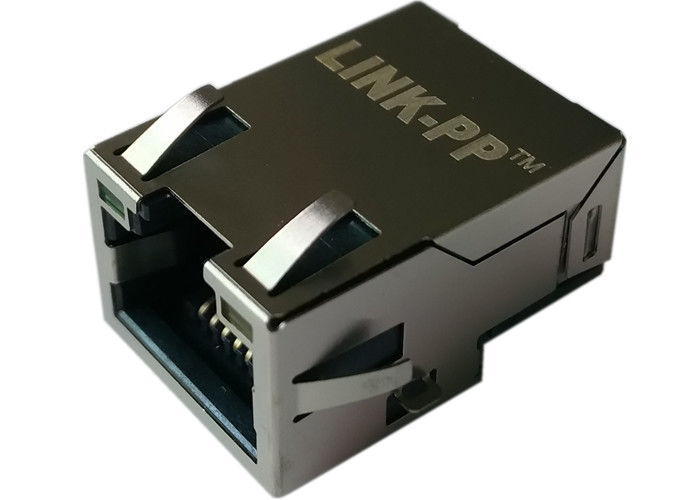

7498011122AR — หัวต่อ RJ45 แบบมีชีลด์พร้อมหม้อแปลง LAN ในตัวสำหรับ 10/100Base-T ติดตั้งบนขอบบอร์ดแบบ SMT, ไฟ LED DOM (เหลือง-เขียว), อัตราส่วนขดลวด 1:1, ค่าความเหนี่ยวนำ 350µH, ทนแรงดันไฟฟ้า 2250VDC เหมาะสำหรับ Ethernet อุตสาหกรรมและอินเทอร์เฟซ LAN ที่ทนทาน
หัวต่อ RJ45 แบบมีชีลด์ความน่าเชื่อถือสูงพร้อมหม้อแปลง LAN ในตัวสำหรับการใช้งาน 10/100Base-T — ติดตั้งบนขอบบอร์ดแบบ SMT, ไฟ LED สีเหลือง-เขียว, ช่วงอุณหภูมิการทำงานกว้าง (-40°C ถึง +85°C), ออกแบบมาสำหรับอุปกรณ์เครือข่ายอุตสาหกรรมและเชิงพาณิชย์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขผลิตภัณฑ์ | 7498011122AR |
| คำอธิบาย | LAN-Transformer WE-RJ45LAN 10/100Base-T |
| ประเภทหัวต่อ | RJ45 (มีชีลด์) |
| พอร์ต | 1 |
| การติดตั้ง | ขอบบอร์ด, ติดตั้งบนพื้นผิว (SMT) |
| การเชื่อมต่อ | บัดกรี |
| แท็บชีลด์ | มี |
| ทิศทางแท็บ | ขึ้น |
| LED | เหลือง-เขียว |
| รองรับ PoE | ไม่รองรับ PoE |
| ปรับปรุง CMRR | ไม่ |
| การทดสอบทนแรงดันไฟฟ้า | 2250 VDC, 1 นาที |
| มาตรฐาน | เป็นไปตามมาตรฐาน IEEE 802.3u (10/100Base-TX) |
| Auto MDIX | มี |
| อุณหภูมิการทำงาน | -40°C ถึง +85°C |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อัตราข้อมูล | 10 / 100 Mbps |
| ความเหนี่ยวนำ | 350 µH |
| อัตราส่วนขดลวด | 1 : 1 |
| การสูญเสียการแทรก | ≤ -1.0 dB (1–100 MHz) |
| Return Loss (100 Ω) | 1–30 MHz: ≥ -18 dB |
| 30–60 MHz: ≥ -14 dB | |
| 60–80 MHz: ≥ -12 dB | |
| 80–100 MHz: ≥ -10 dB | |
| Common Mode Rejection (CMR) | ≥ -35 dB (1–100 MHz) |
| Crosstalk | ≥ -35 dB (1–100 MHz) |
1. EMI / ความสมบูรณ์ของสัญญาณในสภาพแวดล้อมอุตสาหกรรม
โซลูชัน: ตัวเครื่อง RJ45 แบบมีชีลด์พร้อม EMI finger และหม้อแปลงในตัว (CMR ≥ -35 dB) ช่วยลดการควบคู่สัญญาณรบกวนแบบโหมดร่วม
2. ความเข้ากันได้ในการประกอบและการบัดกรีแบบ Reflow สำหรับการผลิต SMT
โซลูชัน: แพ็คเกจ SMT แบบขอบบอร์ด ออกแบบมาสำหรับการหยิบและวางอัตโนมัติและการบัดกรีแบบ Reflow (ปฏิบัติตามโปรไฟล์ Reflow ของผู้จำหน่าย)
3. ช่วงการทำงานที่ไม่แน่นอนสำหรับอุปกรณ์ภาคสนาม
โซลูชัน: ช่วงการทำงานที่ระบุ (-40°C ถึง +85°C) ช่วยลดความเสี่ยงในการใช้งานภายนอกอาคารหรือในอุตสาหกรรม
4. การปฏิบัติตามข้อกำหนดและหลักฐานการทดสอบที่ต้องการโดย QA
โซลูชัน: เป็นไปตามมาตรฐาน IEEE 802.3u, Hipot 2250 VDC / 1 นาที — รวมรายงานการทดสอบไว้ในชุดจัดซื้อ
