รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: KLA1T109-43 LF
เอกสาร: LPJG0801ABNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: $0.95
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: ในสต็อกจัดส่งภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4600K.PCS / เดือน
หมายเลขชิ้นส่วน: |
KLA1T109-43 แอลเอฟ |
การผลิตจำนวนมาก: |
LPJG0801ABNL |
มูนาแฟกตูเออร์ต้นฉบับ: |
ลิงค์-พีพี |
แอปพลิเคชัน: |
10/100/1000BASE-T |
การสิ้นสุด: |
ประสาน |
ไฟ LED: |
เขียว/เหลือง |
ไอซี แมตช์: |
ATMEGA88PV-10MUR |
ประเภทสินค้า: |
1000BASE-T RJ45 MagJack |
หมายเลขชิ้นส่วน: |
KLA1T109-43 แอลเอฟ |
การผลิตจำนวนมาก: |
LPJG0801ABNL |
มูนาแฟกตูเออร์ต้นฉบับ: |
ลิงค์-พีพี |
แอปพลิเคชัน: |
10/100/1000BASE-T |
การสิ้นสุด: |
ประสาน |
ไฟ LED: |
เขียว/เหลือง |
ไอซี แมตช์: |
ATMEGA88PV-10MUR |
ประเภทสินค้า: |
1000BASE-T RJ45 MagJack |

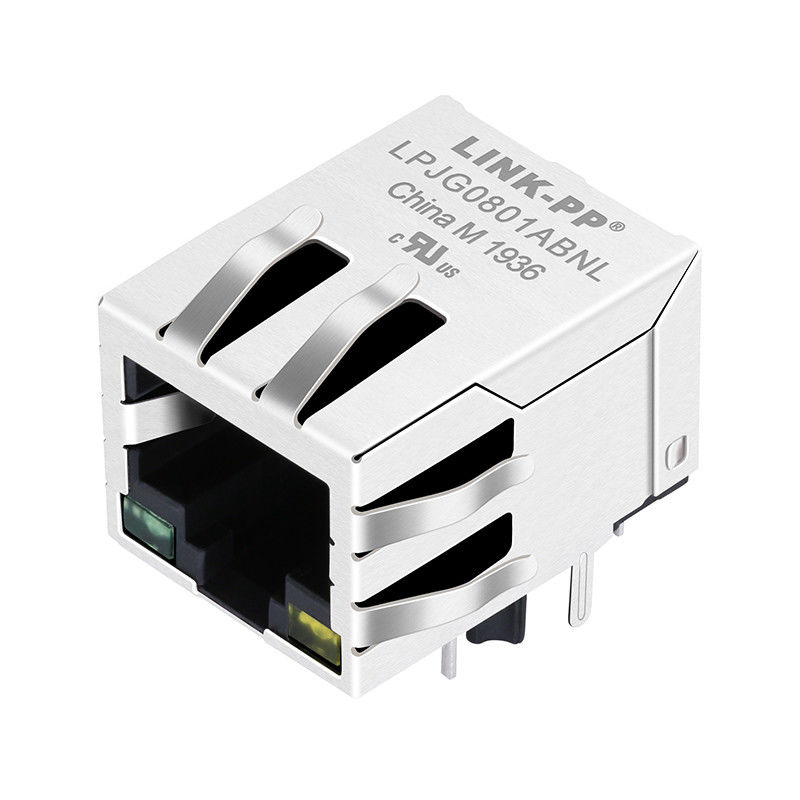

ที่KLA1T109-43LFคือพอร์ตเดียว 1000BASE-T RJ45 MagJack (ตัวเชื่อมต่อ Magnetics แบบรวม, IMC)ออกแบบมาสำหรับอุปกรณ์เครือข่าย Gigabit Ethernet นี้ขั้วต่อ RJ45 มุมขวา 1 × 1รวมหม้อแปลงแยกอีเธอร์เน็ต การกรองโหมดทั่วไป ตัวต้านทานจับคู่อิมพีแดนซ์ และตัวเก็บประจุแรงดันสูงไว้ในแพ็คเกจขนาดกะทัดรัด ช่วยลดพื้นที่ PCB ลงอย่างมากในขณะที่ปรับปรุงประสิทธิภาพของ EMI
สอดคล้องกับอีอีอี 802.3abและเอฟซีซีข้อกำหนด KLA1T109-43LF รองรับการส่งสัญญาณ 1,000BASE-T ผ่านสายเคเบิล UTP ประเภท 5และคุณสมบัติต่างๆไฟ LED แบบบูรณาการคู่สำหรับลิงค์และระบุกิจกรรม กับการแยก 1500Vrms,OCL ขั้นต่ำ 350μH, และ750 รอบการผสมพันธุ์เป็นโซลูชั่นที่สมบูรณ์แบบสำหรับเครือข่ายองค์กร อีเธอร์เน็ตอุตสาหกรรม อุปกรณ์สื่อสาร IP และระบบเครือข่ายแบบฝัง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | KLA1T109-43LF |
| ประเภทสินค้า | ขั้วต่อ Magnetics RJ45 ในตัว (MagJack) |
| การกำหนดค่า | 1 × 1 พอร์ตเดียว |
| มาตรฐานอีเธอร์เน็ต | อีอีอี 802.3ab |
| อัตราข้อมูล | 1000BASE-T กิกะบิตอีเธอร์เน็ต |
| ประเภทการติดตั้ง | มุมขวาทะลุรู |
| การป้องกัน | ป้องกัน |
| แม่เหล็ก | บูรณาการ |
| อุณหภูมิในการทำงาน | 0°ซ ถึง +70°ซ |
| อุณหภูมิในการจัดเก็บ | -25°ซ ถึง +85°ซ |
| การปฏิบัติตาม | RoHS, IEEE 802.3ab, FCC |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อัตราส่วนการหมุน (± 5%) | เท็กซ์: 1CT:1CT / รับ: 1CT:1CT |
| ตัวเหนี่ยวนำวงจรเปิด (OCL) | ต่ำสุด 350 μH (@ 100 kHz, 0.1 V, ไบแอส DC 8 mA) |
| แรงดันไฟฟ้าแยก (HI-POT) | 1500 Vrms (@ 60 Hz, อินพุตไปยังเอาต์พุต) |
| การสูญเสียการแทรก (สูงสุด) | ≤ 1.0 เดซิเบล (1–100 เมกะเฮิรตซ์) |
| ครอสทอล์ค (ขั้นต่ำ) |
≥ 40 เดซิเบล (0.3–30 เมกะเฮิรตซ์) ≥ 35 เดซิเบล (30–60 เมกะเฮิรตซ์) ≥ 30 เดซิเบล (60–100 เมกะเฮิรตซ์) |
| การสูญเสียผลตอบแทน (ต่ำสุดที่โหลด 100 Ω) |
≥ 16 เดซิเบล (1–30 เมกะเฮิรตซ์) ≥ 13.5 เดซิเบล (30–40 เมกะเฮิรตซ์) ≥ 11.5 เดซิเบล (40–50 เมกะเฮิรตซ์) ≥ 10 เดซิเบล (50–80 เมกะเฮิรตซ์) |
| การปฏิเสธโหมดร่วม (CMR) |
≥ 30 เดซิเบล (1–30 เมกะเฮิรตซ์) ≥ 25 เดซิเบล (30–60 เมกะเฮิรตซ์) ≥ 20 เดซิเบล (60–125 เมกะเฮิรตซ์) |
| คุณสมบัติ | วัสดุ / ข้อมูลจำเพาะ |
|---|---|
| วัสดุที่อยู่อาศัย | เทอร์โมพลาสติก, UL 94V-0, สีดำ |
| โล่โลหะ | ทองเหลืองชุบนิกเกิล 20 μin |
| หน้าสัมผัส / ลวดสปริง | ฟอสเฟอร์บรอนซ์พร้อมการชุบทองแบบเลือกสรร |
| หมุดประสาน | SUS430 ชุบบัดกรี 0.50 × 0.35 มม |
| ความทนทานในการผสมพันธุ์ | รอบการผสมพันธุ์ขั้นต่ำ 750 |
| อุณหภูมิในการทำงาน | 0°ซ ถึง +70°ซ |
| อุณหภูมิในการจัดเก็บ | -25°ซ ถึง +85°ซ |
| หมวดหมู่ | พารามิเตอร์ | มิติ |
|---|---|---|
| ขนาดโดยรวม | ความกว้าง | 16.00 มม. [0.630 นิ้ว] |
| ความสูง (ที่อยู่อาศัย)* | 13.60 มม. [0.536 นิ้ว] | |
| ความลึก (ความยาว) | 21.30 มม. [0.839 นิ้ว] | |
| ปักหมุดและค้นหาโพสต์ | ความยาวพินสัญญาณด้านหลัง | 3.20 มม. [0.126 นิ้ว] |
| ความสูงของเสาพลาสติก | 3.20 มม. [0.126 นิ้ว] | |
| ขนาดพิน LED ด้านหน้า (ความหนา × กว้าง) | 0.50 × 0.60 มม. [0.020 × 0.024 นิ้ว] (4 พิน) | |
| ความหนาของพินสัญญาณด้านหลัง | 0.35 มม. [0.014 นิ้ว] (8 พิน) | |
| มุมมองด้านหน้า (เค้าโครง LED) | การกำหนดค่า LED | ซ้าย: LED สีเขียว / ขวา: LED สีเหลือง |
| พิน LED ด้านซ้าย (สีเขียว) | 3.10 มม. [0.122 นิ้ว] | |
| ระยะพิน LED ขวา (สีเหลือง) | 3.00 มม. [0.118 นิ้ว] | |
| พิน LED ซ้ายสุดไปที่ขอบตัวเชื่อมต่อ | 3.10 มม. [0.122 นิ้ว] | |
| หมุด LED ด้านนอกช่วงกึ่งกลาง | 11.43 มม. [0.450 นิ้ว] | |
| ระยะห่างมุมมองด้านข้าง | พิน LED ด้านหน้าไปที่แท็บโล่ด้านหน้า | 6.35 มม. [0.250 นิ้ว] |
| หมุด LED ด้านหน้าถึงศูนย์โพสต์พลาสติก | 8.89 มม. [0.350 นิ้ว] | |
| ศูนย์โพสต์พลาสติกถึงแถวพินสัญญาณที่ 1 | 3.15 มม. [0.124 นิ้ว] | |
| แถวพินสัญญาณที่ 1 ถึงแถวพินสัญญาณที่ 2 | 1.20 มม. [0.047 นิ้ว] | |
| มุมมองด้านล่าง / รอยเท้า PCB | ช่วงแท็บโล่ด้านหน้า | 11.43 มม. [0.450 นิ้ว] |
| ช่วงโพสต์ตำแหน่งพลาสติกด้านล่าง | 11.43 มม. [0.450 นิ้ว] | |
| พิทช์ พินสัญญาณด้านหลัง (พินที่อยู่ติดกัน) | 1.27 มม. [0.050 นิ้ว] | |
| ตรงกลางแท็บโล่ด้านหน้าถึงด้านหลัง | 10.70 มม. [0.422 นิ้ว] | |
| ศูนย์โพสต์พลาสติกถึงศูนย์แท็บโล่ด้านหลัง | 5.08 มม. [0.200 นิ้ว] | |
| แท็บโล่ด้านหน้าถึงศูนย์โพสต์พลาสติก | 3.38 มม. [0.133 นิ้ว] |
KLA1T109-43LF ได้รับการออกแบบให้มีรอยเท้า PCB มาตรฐานที่รองรับการประกอบผ่านรูอัตโนมัติ
ข้อดีการออกแบบที่สำคัญ ได้แก่ :
รอยเท้ามาตรฐานช่วยลดความพยายามในการออกแบบใหม่เมื่อเปลี่ยนตัวเชื่อมต่อ Gigabit RJ45 MagJack ที่เข้ากันได้
KLA1T109-43LF เป็นขั้วต่อ Gigabit RJ45 พอร์ตเดียวพร้อมแม่เหล็กในตัวออกแบบมาสำหรับแอปพลิเคชันอีเทอร์เน็ต IEEE 802.3ab 1000BASE-T
ใช่. โดยจะรวมหม้อแปลงแยกอีเทอร์เน็ต ตัวต้านทานที่จับคู่อิมพีแดนซ์ และตัวเก็บประจุไฟฟ้าแรงสูงไว้ในตัวเรือนตัวเชื่อมต่อ RJ45
ขั้วต่อรองรับ1000BASE-T กิกะบิตอีเธอร์เน็ตส่งสัญญาณผ่านสาย UTP Category 5
แม่เหล็กในตัวมีให้การแยก 1500Vrmsระหว่าง Ethernet PHY และสายเคเบิลเครือข่าย
ใช่. ขั้วต่อประกอบด้วยไฟ LED สีเขียวหนึ่งดวงและไฟ LED สีเหลืองหนึ่งดวง ซึ่งมักใช้สำหรับบ่งชี้ลิงก์ ความเร็ว หรือกิจกรรม
ใช่. KLA1T109-43LF เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อม RoHS
ใช่. LINK-PP นำเสนอโซลูชัน MagJack LPJG0801ABNL Gigabit RJ45 ที่ใช้งานร่วมกันได้ พร้อมประสิทธิภาพทางไฟฟ้าที่เทียบเท่า ความเข้ากันได้ของ PCB และการสนับสนุนการผลิตในระยะยาว
