รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LP5007NL
เอกสาร: LP5007NL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400pcs
ราคา: $0.06-$0.6
รายละเอียดการบรรจุ: เทปและรีล,
เวลาการส่งมอบ: ในเรือสต็อกวันนี้
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000 ต่อเดือน
หมายเลขชิ้นส่วน: |
LP5007NL |
หมายเลขพิน: |
24 พิน |
OCL: |
350uh นาที |
แรงดันไฟฟ้าแยก: |
1,500 VRMS |
อัตราข้อมูล: |
100Base-T |
จํานวนช่องทาง/ท่าเรือ: |
เดี่ยว |
โพอี: |
ไม่ใช่ |
ประเภทการติดตั้ง: |
smt |
อัตราส่วนเปลี่ยน: |
1:1 |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
หมายเลขชิ้นส่วน: |
LP5007NL |
หมายเลขพิน: |
24 พิน |
OCL: |
350uh นาที |
แรงดันไฟฟ้าแยก: |
1,500 VRMS |
อัตราข้อมูล: |
100Base-T |
จํานวนช่องทาง/ท่าเรือ: |
เดี่ยว |
โพอี: |
ไม่ใช่ |
ประเภทการติดตั้ง: |
smt |
อัตราส่วนเปลี่ยน: |
1:1 |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |

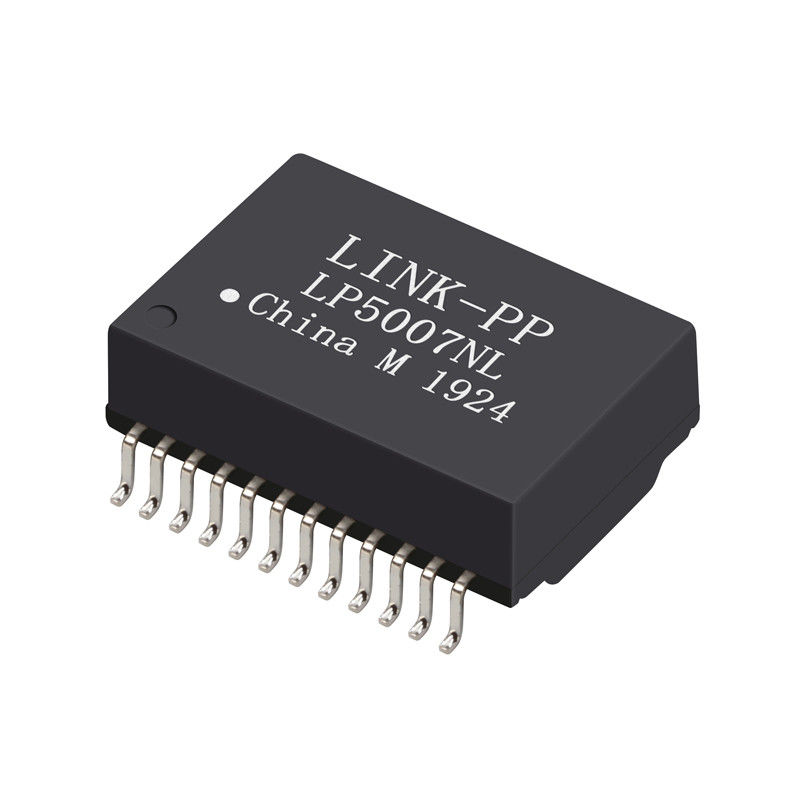

LP5007NL 1000Base-T SMT LAN แทรนฟอร์เมอร์โมดูล ออกแบบ 24 ปินพอร์ตเดียว ด้วยความแรงดัน 350μH, การแยก 1500V, ระยะความร้อนที่กว้าง ¥40 °C ถึง + 85 °C. รองรับกับ Pulse H5007NL, WE 749020011Aกล่องกล่อง S558-5999-P3-Fเหมาะสําหรับโมดูล Ethernet และ RJ45 ในอุตสาหกรรม
| ชื่อหนังสือ |
โมดูลแม่เหล็ก 1000base-t ออกแบบเพื่อรองรับเครื่องรับ Gigabit |
||
|
ประเภท |
P/N |
ผู้ผลิต |
คําอธิบาย |
|
เครื่องแปลง Gigabit |
LP5007NL |
LINK-PP |
1000BASE-T Single PORT 1: การใช้งานของเครื่องบิน1 |
|
|
|||
|
ซีรี่ย์ |
อินเตอร์เฟซ |
การใช้งาน Ethernet |
เปิดวิทยุ |
|
เครื่องแม่เหล็กโมดูล |
การแยกตัวและข้อมูล |
10/100/1000 ฐาน-T |
1:1 |
|
|
|||
|
ความยาว |
ความกว้าง |
ความสูง |
มาตรฐาน ถูก ปฏิบัติ |
|
17.55 มม. |
12.20 มิลลิเมตร |
6.00 มิลลิเมตร |
ไออีอี 8023, UL 94 V-0 |
รายการLP5007NL 1000M BASE-T LAN โมดูลแปลงได้ถูกออกแบบมาเพื่อโมดูลเชื่อม RJ45 Base-T และอินเตอร์เฟซ Ethernet PHYโดยมีความสมบูรณ์แบบของสัญญาณที่ดีมาก, อุปทานที่มั่นคง, ความดันแยกสูง และช่วงอุตสาหกรรมอุณหภูมิที่กว้าง, LP5007NL เหมาะสําหรับรูเตอร์, สวิตช์, Ethernet อุตสาหกรรม, อัตโนมัติ, กล้อง IP และอุปกรณ์เครือข่าย IoT.
รูปแบบนี้ความเหมาะสมทางไฟฟ้าและทางกลอย่างเต็มที่ด้วยส่วนนําในอุตสาหกรรม เช่นพลัส H5007NL / H5007NLT, WE 749020011A, Belfuse S558-5999-P3-F และฮาโล TG1G-S002NZทําให้มันการแก้ไขการแทนที่แบบดรอปอิน สําหรับการผลิต SMT จํานวนมาก.
กับอุปกรณ์ดึงดูดที่มั่นคง 350 μH ความสูญเสียการใส่ที่ต่ํา และความสูญเสียการกลับที่ปรับปรุงLP5007NLแผนภาพตาที่สะอาด, jitter ต่ํา, และการส่งข้อมูล 1000Base-T ที่น่าเชื่อถือ.
การปรับปรุงผลการทํางานของ DCMR และ crosstalkป้องกันได้อย่างมีประสิทธิภาพเสียงแบบทั่วไปและ EMI, การสนับสนุนการสื่อสารที่แข็งแกร่งในสภาพแวดล้อมอุตสาหกรรมที่มีเสียงเสียงไฟฟ้า.
ออกแบบเพื่ออุณหภูมิการทํางาน 0 °C ถึง +70 °CLP5007NL ส่งความมั่นคงในระยะยาวในสภาพแวดล้อมที่รุนแรง เช่นอัตโนมัติโรงงาน กล้อง IP ในกลางแจ้ง และเกตเวย์อุตสาหกรรม.
LP5007NL ให้ความเหมาะสม pin-to-pin และไฟฟ้ากับรูปแบบอุตสาหกรรมหลักๆ รวมถึง
ซึ่งทําให้การประเมินคุณภาพจากแหล่งที่สองอย่างต่อเนื่อง และการหลากหลายของห่วงโซ่อุปทานที่ไม่เสี่ยง.
| ปริมาตร | สัญลักษณ์ | สภาพการทดสอบ | นาที | แบบ | แม็กซ์ | หน่วย |
|---|---|---|---|---|---|---|
| อัตราการหมุน | n | 1CT: 1CT | รางวัล | 1:1 | ± 5% | รางวัล |
| อุปทาน OCL | L | 100 kHz, 100 mV, 8 mA DC | 350 | รางวัล | รางวัล | μH |
| การสูญเสียการใส่ | IL | 1?? 100 MHz | รางวัล | รางวัล | 1 บาท0 | dB |
| ผลกําไรเสีย | RL | 1?? 30 MHz | ¥18 | รางวัล | รางวัล | dB |
| ผลกําไรเสีย | RL | 40 MHz | ¥16 | รางวัล | รางวัล | dB |
| ผลกําไรเสีย | RL | 50 MHz | ¥12 | รางวัล | รางวัล | dB |
| ผลกําไรเสีย | RL | 60~80 MHz | ¥10 | รางวัล | รางวัล | dB |
| การสื่อสาร | CT | 1?? 100 MHz | 30 บาท | รางวัล | รางวัล | dB |
| ความแตกต่างจากการปฏิเสธแบบทั่วไป | DCMR | 1?? 100 MHz | 30 บาท | รางวัล | รางวัล | dB |
| ไฮ-พอท | รางวัล | 60 s | 1500 | รางวัล | รางวัล | Vrms |
รายการLP5007NL 1000M BASE-T LAN โมดูลแปลงให้บริการความน่าเชื่อถือสูง, SMT-optimized, drop-in solutionสําหรับGigabit Ethernet RJ45 เครื่องเชื่อม และ PHYกับผลงานทางไฟฟ้าที่ดีมาก ระยะอุตสาหกรรมระดับอุณหภูมิ และความเข้ากันได้อย่างกว้างขวางLP5007NLผลงานเครือข่ายที่มั่นคง และการจัดหาสินค้าที่ปลอดภัยในโซ่อุปกรณ์.
| ปริมาตร | คําอธิบาย |
|---|---|
| ผู้ผลิต | LINK-PP |
| เลขส่วน | LP5007NL |
| ประเภทสินค้า | โมดูลแปลง LAN |
| ท่าเรือ | 1 |
| ความเร็ว | 10/100/1000Base-T |
| การติดตั้ง | SMT |
| การบรรจุ | เทป & รีล |
| สถานะ | กิจกรรม |
ในฐานะผู้ผลิตองค์ประกอบแม่เหล็กมืออาชีพ LINK-PP นําเสนอกลุ่มโมดูลแม่เหล็กใหม่สําหรับ LAN. พวกเขาถูกปรับปรุงเพื่อใช้กับ LAN ((เครือข่ายพื้นที่ท้องถิ่น) แอปพลิเคชั่นการใช้งานที่เหมาะสมอื่นๆ ได้แก่ ฮับ, รูเตอร์และสวิตช์. โปรต็อกอลอีเทอร์เน็ตเป็นพื้นฐานทั่วไปสําหรับการสื่อสารข้อมูล. โมดูลแม่เหล็ก 1000base-t เหล่านี้ปฏิบัติตามมาตรฐาน IEEE 802.3. สามารถแยกความเร็วการส่งต่าง ๆ ได้:10 Base-T กับ 10 Mbit/s, 100 Base-T ด้วยความเร็วการส่ง 100 Mbit / s และ 1000 Base-T ด้วยความเร็วการส่ง 1 Gbit / s LP5007NL ให้อัตราการหมุนหลายแบบและ 350uH min OCLมันรองรับช่วงอุณหภูมิการทํางานที่ขยายออกไปจาก 0 °C ถึง +70 °C.
