รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: 0826-1X1T-GH-F
เอกสาร: LPJK6064AONL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50 ชิ้น
ราคา: $1.05
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: NET30/60/90 วัน D/A D/P T/T
สามารถในการผลิต: 250000-320000 / เดือน
หมายเลขชิ้นส่วน: |
0826-1X1T-GH-F |
ประเภทสินค้า: |
โมดูลตัวเชื่อมต่อแบบรวม (ICM) |
ความเร็วอีเธอร์เน็ต: |
1,000BASE-T |
การกำหนดค่าพอร์ต: |
พอร์ตเดียว 1 × 1 |
ความสามารถโพ: |
PoE+ 30 วัตต์ |
แท็บ RJ45: |
แท็บ |
การติดตั้ง: |
ผ่านการยึดหลุม |
การกำหนดค่า LED: |
อ.อ./ย |
อุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
แท็บอีเอ็มไอ: |
ใช่ |
OCL: |
ขั้นต่ำ 350 µH |
ฮิโปต: |
2250 โวลท์ดีซี |
หมายเลขชิ้นส่วน: |
0826-1X1T-GH-F |
ประเภทสินค้า: |
โมดูลตัวเชื่อมต่อแบบรวม (ICM) |
ความเร็วอีเธอร์เน็ต: |
1,000BASE-T |
การกำหนดค่าพอร์ต: |
พอร์ตเดียว 1 × 1 |
ความสามารถโพ: |
PoE+ 30 วัตต์ |
แท็บ RJ45: |
แท็บ |
การติดตั้ง: |
ผ่านการยึดหลุม |
การกำหนดค่า LED: |
อ.อ./ย |
อุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
แท็บอีเอ็มไอ: |
ใช่ |
OCL: |
ขั้นต่ำ 350 µH |
ฮิโปต: |
2250 โวลท์ดีซี |

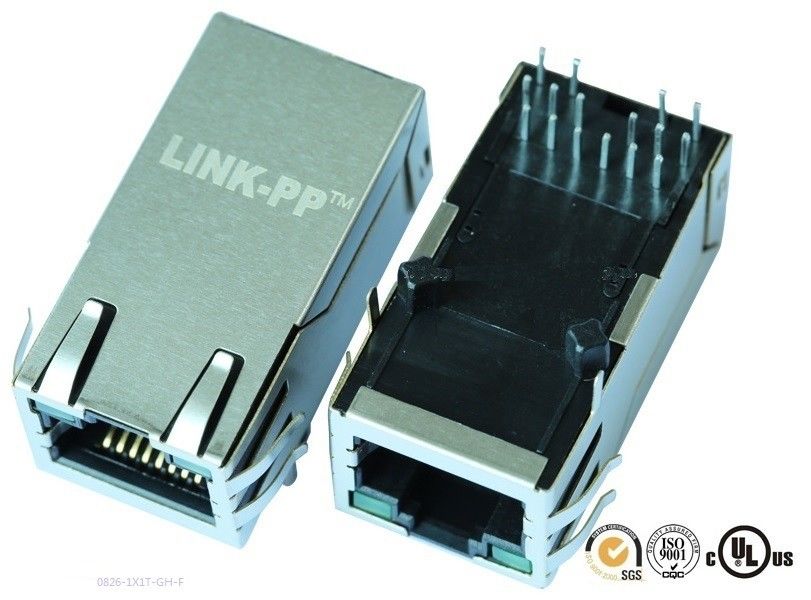

0826-1X1T-GH-Fเป็นโมดูลเชื่อมต่ออินเทกรีต Gigabit Ethernet (ICM) ระดับอุตสาหกรรมที่มีประตูเดียว (1x1) ที่ออกแบบด้วยแม่เหล็กอินเทกรีต และพลังงานผ่าน Ethernet Plus (PoE+)ความสามารถสอดคล้องอย่างเต็มที่กับIEEE 802.3atมาตรฐาน, มันให้ถึงพลังงานต่อเนื่อง 30W (720 mA @ 57 VDC)ขณะที่ยังคงมีความแข็งแรง2250 VDC การแยกกันแบบดียิเลคทริก.
การตั้งค่าในพื้นที่ที่ประหยัดแทบ-อัพ, ผ่านรูปัจจัยรูปแบบด้วย LED สภาพสองสี มันทํางานอย่างน่าเชื่อถือได้ในช่วงอุณหภูมิที่ขยายออกไป-40°C ถึง +85°C, ทําให้มันเป็นตัวเลือกหลักสําหรับเกตเวย์ IoT อุตสาหกรรม, กล้องรักษาความปลอดภัย IP, จุดการเข้าถึงไร้สายพลังงานสูง (WAPs) และแพลตฟอร์มคอมพิวเตอร์จํากัด
| ปริมาตร | มูลค่า | หมายเหตุวิศวกรรม / ส่งเสริม |
| ผู้ผลิต | Bel Magnetic Solutions (Bel Fuse Inc.) | สาธิตสิทธิบัตรสหรัฐ 7123,117 |
| เลขส่วน (MPN) | 0826-1X1T-GH-F | การแก้ไขการวาดภาพ: Rev. D |
| การตั้งค่าท่าเรือ | 1x1 (Port เดียว) Tab-Up | โปรไฟล์ความสูงมาตรฐาน |
| อัตราการส่งข้อมูลอีเทอร์เน็ต | 10/100/1000BASE-T (กิกาบิต) | เครื่องแปลงความสมดุล 4 คู่ |
| ประเภทการติดตั้ง | การติดตั้งผ่านหลุม (THT) | การเชื่อมคลื่น: สูงสุด 260 °C Max (≤ 10s) |
| วัสดุบ้าน | โปรแกรม PA ผิวหนังแบบเทอร์โมพลาสติก สีดํา | ระดับความสามารถในการเผาไหม้ UL 94V-0 |
| คอนแทคเพลติ้ง | ทองคําแข็ง 50 μ-inch มากกว่า 30 μ-inch นิเคิล | สอดคล้องกับกฎและระเบียบของ FCC |
| การป้องกัน | สับสนธิทองแดง โนเคิลเคลือบ | แท็บ EMI ที่บูรณาการ (นิ้วมือ) |
| อุณหภูมิการทํางาน | -40°C ถึง +85°C | ระยะยาว / อุตสาหกรรมอุณหภูมิ |
| การรับรองของหน่วยงาน | UL ได้รับการยอมรับ (ไฟล์ #E196366 & E169987) | สอดคล้องกับ RoHS |
| เมทริก | รายละเอียด | ความสอดคล้อง / สภาพการทดสอบ |
| การจัดหมวดหมู่ PoE | PoE+ (IEEE 802.3at ตาม) | ส่งพลังงานถึง 30W |
| ระดับกระแสไฟฟ้าต่อเนื่อง | 720 mA มากที่สุด @ 57 VDC ต่อเนื่อง | กระแสไฟฟ้าสายไฟฟ้าแบบ DC ที่สมดุล |
| ปัจจุบันแรงดันสูงสุด | 1.2 A แม็กซ์ @ 57 VDC | ระยะเวลา: 200 ms |
| การแยกกันแบบดียิเลคทริก (Hipot) | 2250 VDC | การทดสอบการผลิต 100% (IEEE 802.3) |
| อัตราการหมุน (TP1 ถึง TP4) | 1CT: 1CT ± 2% | สอดคล้องกันทั้ง 4 ช่องทาง |
| อุปทานวงจรเปิด (OCL) | 350 μH นาที | 100 kHz, 100 mVrms, 11 mA DC Bias |
| การสูญเสียการใส่ |
0.1 MHz ∙ 1.0 MHz: -1.1 dB มากที่สุด 1.0 MHz ̇ 65 MHz: -0.8 dB แม็กซ์ 65 MHz 100 MHz: -1.0 dB สูงสุด 100 MHz 125 MHz: -1.2 dB สูงสุด |
กว่าสเปคความสมบูรณ์ของสัญญาณกิกะบิต |
| ผลกําไรเสีย (นาที) |
0.5 MHz 40 MHz: -18 dB 40 MHz ̇ 100 MHz: -[12 - 20·log ((f/80MHz) ] dB |
เส้นความแตกต่าง 100 Ω ที่ตรงกัน |
| CM ต่อ CM การปฏิเสธ | -30 dB นาที (100 kHz ∙ 100 MHz) | การกรองแบบทั่วไป |
| CM ถึง DM การปฏิเสธ | -35 dB นาที (100 kHz ∼ 100 MHz) | การสกัดเสียงข้ามสาย และการกดดันรังสี |
| ตัวชี้ | สี | แบบความดันด้านหน้า | ความยาวคลื่นหลัก | การจัดสรร Pin และ Polarity |
| LED 1 (ซ้าย) | สีเหลือง | 2.1 V | 590 nm | ปิน 17 (+) / ปิน 18 (-) |
| LED 2 (ขวา) | ส้ม | 2.0 V | 610 nm | ปิน 19 (+) / ปิน 20 (-) |
| LED 2 (ขวา) | สีเขียว | 2.2 V | 570 nm | Pin 19 (-) / Pin 20 (+) (สองสี) |
รายการ0826-1X1T-GH-F ใช้การติดตั้ง PCB ผ่านรูด้วยแทบขึ้นการปรับแต่ง RJ45 และโปรไฟล์ความสูงมาตรฐานและมิติของหมู.
รายละเอียดทางกลที่สําคัญที่แสดงบนภาพรวมถึง:
| คุณสมบัติทางกล | การวาดข้อมูล |
|---|---|
| การติดตั้ง | ผ่านหลุม |
| แนวทางท่าเรือ | แทบขึ้น |
| โปรไฟล์ | มาตรฐาน |
| อ้างอิงความกว้างของตัวเชื่อม | 0.500 นิ้ว [12.70 มม.] |
| อ้างอิงความยาวรวมของเครื่องเชื่อม | 1.290 นิ้ว [32.77 มิลลิเมตร] |
| อ้างอิงความสูงด้านหน้า | 0.642 นิ้ว [16.31 มม.] |
| สัญญาณความสูงที่เกี่ยวข้องกับ PCB | 0.536 นิ้ว [13.61 มม] |
| ความกว้างที่แนะนําสําหรับแผ่น | 0.672 นิ้ว [17.07 มม.] |
| ความสูงการเปิดแผ่นที่แนะนํา | 0.551 นิ้ว [14.00 มม] |
| ความลึกการเปิดแผ่นที่แนะนํา/ความหมาย | 0.080 นิ้ว [2.03 มม.] |
ขนาดเหล่านี้ควรถูกพิจารณาระเบียนในภาพวาดและตรวจสอบกับภาพวาดที่ควบคุมล่าสุด ก่อนการใช้เครื่องมือการผลิตหรือปล่อย PCB
0826-1X1T-GH-F ถูกออกแบบมาเพื่อการใช้งาน Gigabit Ethernet 1 ท่าที่ต้องการแม่เหล็กที่บูรณาการและความสามารถ PoE+.
พื้นที่ใช้งานทั่วไปประกอบด้วย:
สําหรับอุปกรณ์เครือข่ายที่ใช้ไฟฟ้า Ethernet ที่ต้องการบูรณาการอินเตอร์เฟซ RJ45 และแม่เหล็กในส่วนประกอบ PCB เดียว
ระยะการทํางาน -40 °C ถึง +85 °C รองรับการใช้งานที่เผชิญกับสภาพอุณหภูมิบริเวณที่กว้างกว่า
การตั้งค่า 1 × 1 ท่าทางเดียวเหมาะสําหรับพานที่ฝังและระบบเครือข่ายที่ต้องการอินเตอร์เฟซ Ethernet ที่บูรณาการที่คอมพัคต์
มีประโยชน์เมื่อความเชื่อมต่อ 1000BASE-T, ความสามารถ PoE, LED สถานะ, และการประกอบรูผ่านเป็นส่วนหนึ่งของความต้องการของฮาร์ดแวร์
เหมาะสําหรับอุปกรณ์ที่เชื่อมต่อที่ต้องการอินเตอร์เฟซ Ethernet Gigabit แบบมาตรฐานที่มีแม่เหล็กบูรณาการ
เมื่อประเมินแหล่งระดับสองหรือลดความคับแคบของโซ่การจําหน่าย เปรียบเทียบทางเลือกที่สอดคล้องกับปินและใช้งานต่อไปนี้
| ผู้ผลิต | เลขส่วนสํารอง | ความเร็ว | มาตรฐาน PoE | หมายเหตุความสอดคล้อง |
| เบลฟิวส์ | 0826-1X1T-GH-F | 1GbE | PoE+ (30W) | MPN ระดับฐานเดิม |
| อิเล็กทรอนิกส์กระแทก | JXK0-0115NL /JK0-0177NL |
1GbE | PoE+ (30W) | การสอดคล้องทางการทํางาน; ตรวจสอบความแรงกดไฟ LED ต่อไปและการสอดคล้องการสอดคล้องทางกลาง |
| วอร์ธ อิเล็กทรอนิก | 7499111440 | 1GbE | PoE+ (30W) | รองรับ 100% pin-to-pin; ตรวจสอบการตั้งตําแหน่ง EMI ของนิ้วสปริง |
| HALO อิเล็กทรอนิกส์ | HFJ11-1G48ERL | 1GbE | PoE+ (30W) | สอดคล้องกับสภาพอากาศระยะยาว รีวิวรูปร่างการเก็บร่องรอย |
ตอบ: ใช่. 0826-1X1T-GH-F เป็นที่เข้ากันได้อย่างสมบูรณ์แบบกับเครือข่ายข้อมูล Ethernet 10/100/1000BASE-T มาตรฐาน. หาก PoE ไม่จําเป็น, เพียงแค่ปล่อยปินแตปศูนย์ (VC1?? VC4: ปิน 13, 14, 15,และ 16) ไม่เชื่อมต่อ (ลอย) กับแผ่น PCB ที่แยกตัว.
A: 0826-1X1T-GH-F ถูกออกแบบมาเพื่อ PoE+ (IEEE 802.3at)มีลวดลมแม่เหล็กที่มีความต้านทาน DC (DCR) ต่ํากว่า และมีเครื่องวัดสายการขยายความสามารถในการขนกระแสแม่เหล็กสมดุลต่อเนื่อง 720 mA (สูงสุด 30W) โดยไม่ต้องมีความอิ่มตัวแม่เหล็กเมื่อเทียบกับขีดจํากัด PoE มาตรฐาน 350 mA (15.4W)
ตอบ: กล่องเชื่อมต่อถูกพิมพ์จากเทอร์โมพลาสติกอุณหภูมิสูง (UL 94V-0) รายละเอียดการเชื่อมคลื่นสูงสุดที่แนะนําสูงสุด 260 °C เป็นเวลาไม่เกิน 10 วินาที
A: LED 1 (ซ้าย) เป็นไดโอ้ดสีเหลืองสีเดียวที่ขับเคลื่อนผ่านปิน 17 (+) และ 18 (-). LED 2 (ขวา) เป็นการประกอบแบบสองสี (สีส้ม / เขียว):การใช้แรงดันบวกต่อ Pin 19 ไฟสว่างสีส้ม, ขณะที่ใช้แรงดันบวกต่อ Pin 20 ไฟเขียว. การใช้ไฟฟ้าประจําการคือ 20 mA
