รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH
หมายเลขรุ่น: 0826-1X1T-80-F
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: ไม่จำเป็น
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
LINK-PP หมายเลขชิ้นส่วน: |
LPJK1046AONL |
Belfuse หมายเลขชิ้นส่วน: |
0826-1X1T-80 / 0826-1X1T-80-F |
แอพลิเคชันลาน: |
Ethernet (PoE) |
ตัวเลือก LED: |
ส้มและสีเขียว / เหลือง |
ตัวอย่าง: |
ฟรี |
ความเร็ว: |
1,000 BASE-T |
LINK-PP หมายเลขชิ้นส่วน: |
LPJK1046AONL |
Belfuse หมายเลขชิ้นส่วน: |
0826-1X1T-80 / 0826-1X1T-80-F |
แอพลิเคชันลาน: |
Ethernet (PoE) |
ตัวเลือก LED: |
ส้มและสีเขียว / เหลือง |
ตัวอย่าง: |
ฟรี |
ความเร็ว: |
1,000 BASE-T |
รายละเอียดด่วน

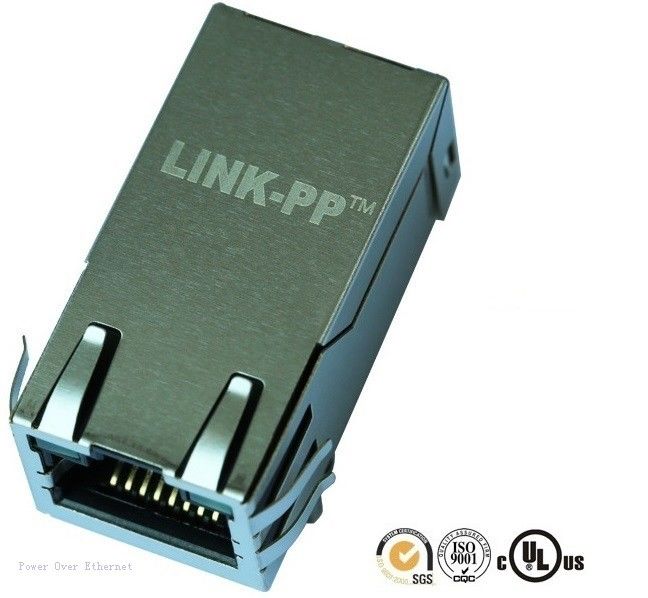

ขั้วต่อแม่เหล็กไฟฟ้า Power Over Ethernet (PoE) พร้อม Tab-Up และ Tab-Down พร้อม / ไม่มี LED และแท็บ EMI
พอร์ตเดี่ยวการกำหนดค่าหลายพอร์ตและวางซ้อนกันได้ (ผ่านรู)
ลดจำนวนส่วนประกอบที่จะวางลงบนบอร์ด
เพิ่มพื้นที่ว่างของบอร์ดและป้องกันสัญญาณ
การลดเสียงรบกวนในระบบ
ปรับปรุงความน่าเชื่อถือและประสิทธิภาพของระบบที่ดีที่สุด
ประโยชน์ของการมีเส้นทางสัญญาณที่สั้นกว่าและความน่าเชื่อถือที่ได้รับจากระบบที่มีส่วนประกอบน้อยลง
ช่วยให้ผู้ผลิตบรรลุเป้าหมายในการลดต้นทุน
ข้อมูลจำเพาะ
ลักษณะ | Gigabit POENetwork สวิทช์เชื่อมต่อ RJ45 0826-1X1T-80-F สำหรับพีซีไร้สาย |
| 2) SMD, THT และ THT ด้วย USB | |
| 3) 350μHนาที OCL ที่มี 8mA อคติ | |
| 4) สอดคล้องกับ IEEE 802.3 | |
5) ขยายช่วงอุณหภูมิ 0 ° c ~ 70 ° c (หรือ -40 ° c ~ + 85 ° c) ใช้ได้ | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| การดำเนินงาน / การประยุกต์ใช้ | ×โมเด็ม DSL |
| พีซีแบบฝัง | |
| แอพพลิเคชั่น LAN | |
| Hub, Router, สวิทช์ | |
| AVR, DVR | |
| ลักษณะไฟฟ้า | |
| ชีลด์ | มี / ไม่มี |
| คุณสมบัติการสิ้นสุด | |
| EMI Finger | มี / ไม่มี |
| วิธีการสิ้นสุด | ประสาน |
| คุณสมบัติของร่างกาย | |
| LED | มี / ไม่มี |
| EMI Fingers - ด้านบนและด้านข้าง | มี / ไม่มี |
| การวางแนวสลัก | เทปขึ้น / ลง |
| ความยาวหาง PCB | 3.5 ± 0.5 มม |
ความสูงเหนือบอร์ด | 0.536 "(11.15 ~ 13.61 มม.) |
| คุณสมบัติการติดต่อ | |
| โหลดไว้ | ใช่ |
| ประเภทการสิ้นสุดการติดต่อ | ผ่านรู |
| สไตล์ตัวเชื่อมต่อ | ช่องเสียบ |
จำนวนแกน | 8 |
| มาตรฐานอุตสาหกรรม | |
| เครื่องลอกเลียนแบบ EoHS / ELV | เป็นไปตามข้อกำหนด RoHS, สอดคล้องกับ ELV |
| กระบวนการบัดกรีไร้สารตะกั่ว | คลื่นประสานสามารถ 265 ° c |
| ประวัติการปฏิบัติตาม RoHS / elv | เป็นไปตามข้อกำหนด RoHS เสมอ |
| เงื่อนไขการใช้งาน | |
| นำไปใช้กับ | แผงวงจรพิมพ์ |
| สภาพแวดล้อม | สำนักงาน / อาคาร |
| อุณหภูมิในการทำงาน (° c) | 0 ° c ~ 70 ° c / -40 ° c ~ + 85 ° c |
| คุณสมบัติอื่น ๆ | |
| วงจรแม่เหล็ก | 3D15 |
| ไฟแสดงสถานะ | LED |
| ไฟ LED ด้านซ้าย | เขียว / เหลือง / ส้ม / แดง / น้ำเงิน |
| สี LED ด้านขวา | เขียว / เหลือง / ส้ม / แดง / น้ำเงิน |
| ตัวเก็บประจุแยกตัว | มี / ไม่มี |
| แท็บพื้น PCB ด้านหลัง | มี / ไม่มี |
| ปริมาณนำเดี่ยว | 8 |
แผ่นข้อมูล | สอบถามรายละเอียดเพิ่มเติมทางอีเมลถึง Summer@link-PP.com |
LINK-PP RJ45 ออกแบบมาสำหรับ BeagleBone Black ของ Texas Instrument
http://www.ti.com/tool/beaglebk#0
เป็นแพลตฟอร์มการพัฒนาแบบโอเพ่นซอร์สต้นทุนต่ำที่ได้รับการสนับสนุนจากชุมชนสำหรับนักพัฒนาโปรเซสเซอร์และมือสมัครเล่นARM® Cortex ™ -A8
LINK-PP ------------ ผู้จัดจำหน่ายที่ได้รับการแต่งตั้งและผู้สนับสนุนระบบฝังตัวสำหรับ Ti
เราสามารถสร้างหมายเลขชิ้นส่วนเหล่านี้ได้ด้านล่าง | |
| XMP-P11-10F0-GY-CT1 | XMH-01R-4-DZ5-1-170 |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2 สหภาพยุโรป | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| Gigabit POE Network Switches ตัวเชื่อมต่อ RJ45 0826-1X1T-80-F สำหรับพีซีไร้สาย | |
| Type PCB Mount | ทรู - รู (THT) |
| จำนวนพอร์ต | 1, 2 และ 4 พอร์ตและวางซ้อนกันได้ 2x1, 2x2, 2x4, 2x6 และ 2x8 |
| ป้องกันและปลดล็อค | มีให้เลือกในรุ่น Shield และ Unshield |
| ประเภทตัวเชื่อมต่อ | RJ45 |
| PoE | Power Over Ethernet ในตัว |
| Magnetics | แม่เหล็กแบบบูรณาการ |
| ความเร็ว Magnetics | Magnetics 10 / 100Mbps และ 1Gigabit |
| บรรจุภัณฑ์ | ตัวเลือกถาด |
| ตำแหน่งแท็บ | ตัวเลือก Tab Up และ Tab Down |
| LED สี | ไม่จำเป็น |
| จำนวนตำแหน่ง | 8 และ 10 ตำแหน่งหรืออื่น ๆ |
| จำนวนผู้ติดต่อ | 8 และ 10 ผู้ติดต่อหรือคนอื่น ๆ |
| เป็นไปตามข้อกำหนด RoHS | ใช่ |
| อุณหภูมิบัดกรี | 230 ถึง 240 องศาเซลเซียส 5-10 วินาที |
| บัดกรีอุณหภูมิสูงตัวเลือก | 260 degr.C 5-10 วินาที |
| ตัวเลือกอุณหภูมิสูง | -40 ถึง +85 องศา F |
| อุณหภูมิในการทำงาน | -0 ถึง 70 องศาเซลเซียส |
Gigabit POE Network Switches ตัวเชื่อมต่อ RJ45 0826-1X1T-80-F สำหรับพีซีไร้สาย
