รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: 0813-1X1T-43-F
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: $0.06-$0.35
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: ในเรือสต็อกวันนี้
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4600K.PCS / เดือน
ประเภทสินค้า: |
MagJacks (ICM) |
หมายเลขชิ้นส่วน: |
0813-1X1T-43-F |
จำนวนพอร์ต: |
1x1 |
ความเร็ว: |
1,000BASE-T |
แท็บอีเอ็มไอ: |
กับ |
นำ: |
ปราศจาก |
เป็นไปตามข้อกำหนด Rohs: |
ใช่-RoHS |
อุณหภูมิในการทำงาน: |
0 ~ +70ºC |
ประเภทสินค้า: |
MagJacks (ICM) |
หมายเลขชิ้นส่วน: |
0813-1X1T-43-F |
จำนวนพอร์ต: |
1x1 |
ความเร็ว: |
1,000BASE-T |
แท็บอีเอ็มไอ: |
กับ |
นำ: |
ปราศจาก |
เป็นไปตามข้อกำหนด Rohs: |
ใช่-RoHS |
อุณหภูมิในการทำงาน: |
0 ~ +70ºC |

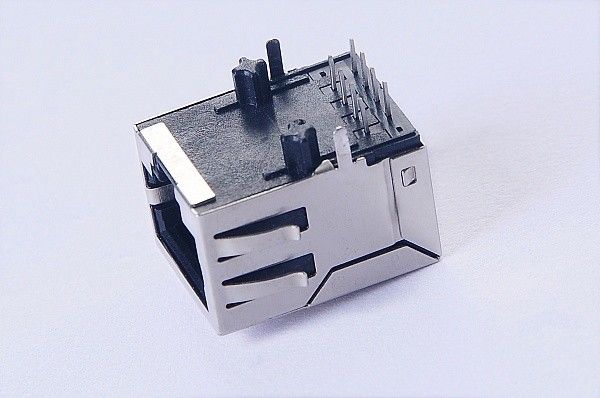

0813-1X1T-43-F เป็นโมดูลเชื่อมต่อ RJ45 แบบบูรณาการสูง (1x1) RJ45 แบบพอร์ตเดียว (ICM) ที่ออกแบบให้กับแอพลิเคชั่น 1000BASE-T (Gigabit Ethernet)MagJack® นี้รวมผลประโยชน์ความหนาแน่นสูงของสายเชื่อม RJ45 มาตรฐานอุตสาหกรรมกับแม่เหล็กการออกแบบแม่นยํา, ให้ความสมบูรณ์แบบสัญญาณที่ดีกว่า, EMI การยับยั้ง, และการแยก galvanic ในองค์ประกอบ PCB ที่ประหยัดพื้นที่เดียว
| ปริมาตร | รายละเอียด |
|---|---|
| ชื่อสินค้า | 0813-1X1T-43-F RJ45 ด้วยแม่เหล็ก |
| ประเภท | MagJack / ICM |
| จํานวนท่าเรือ | 1x1 |
| ความเร็ว | 1000BASE-T |
| โปรไฟล์ความสูง | มาตรฐาน |
| LED | ไม่ |
| การตั้งค่าท่าเรือ | แทบล่าง |
| การจัดอันดับ PoE | ไม่ PoE |
| ประเภทการติดตั้ง | ผ่านเขาฮอลล์ |
| อุณหภูมิการทํางาน | 0°C ถึง +70°C |
| แท็บ EMI | ใช่ |
| ความสอดคล้อง RoHS | ใช่ |
0813-1X1T-43-F เป็น 1x1 RJ45 MagJack (Integrated Connector Module, ICM) ที่ออกแบบให้กับแอพลิเคชั่นเอเธอร์เน็ต 1000BASE-Tช่วยลดความซับซ้อนในการออกแบบ PCB, ลดความซับซ้อนของการวางแผน และรองรับการทํางาน Gigabit Ethernet ที่น่าเชื่อถือ
สร้างขึ้นด้วยโปรไฟล์ความสูงมาตรฐาน การตั้งทิศทางเบอร์เบอร์เบอร์เบอร์เบอร์เบอร์เบอร์เครื่องเชื่อมนี้เป็นตัวเลือกที่ใช้ได้สําหรับอุปกรณ์เครือข่ายที่ต้องการการเก็บรักษาเครื่องจักรที่มั่นคงและความสมบูรณ์แบบของสัญญาณที่น่าเชื่อถือมันยังรวมตั๊บ EMI และเป็น RoHS ที่สอดคล้อง ทําให้มันเหมาะสมสําหรับการออกแบบเครือข่ายอุตสาหกรรมและพาณิชย์ที่ทันสมัย
1. เปลี่ยนสัดส่วน
TP1: 1CT: 1CT ± 2%
TP2: 1CT: 1CT ± 2%
TP3: 1CT: 1CT ± 2%
TP4: 1CT: 1CT ± 2%
2. OCL@ 100kHz / 100mVRMS: 8mA DC bias: 350μH นาที
3. เสียหายจากการใส่
0.1MHz ถึง 1MHz: -1.1 dB สูงสุด
1MHz ถึง 65MHz: -0.5 dB สูงสุด
65MHz ถึง 100MHz: -0.8 dB สูงสุด
100MHz ถึง 125MHz: -1.2 dB สูงสุด
4. ผลกําไรเสีย (ขั้นต่ํา)
0.5MHz ถึง 40MHz: -18 dB
40MHz ถึง 100MHz: -12 + 20log ((f/80MHz) dB
5. การปฏิเสธแบบปกติต่อแบบปกติ:100kHz ถึง 100MHz: -30 dB นาที
6. การปฏิเสธโหมดทั่วไปต่อโหมดความแตกต่าง100kHz ถึง 100MHz: -35 dB นาที
7. ไฮปอต / ความดันการแยก:1500 Vrms หรือ 2250 VDC
0813-1X1T-43-F MagJack เป็นทางออกที่หลากหลายสําหรับอุปกรณ์ที่สามารถใช้ Ethernet ได้มากมาย
เครื่องเชื่อม RJ45 ที่มีแม่เหล็กนี้ เหมาะสําหรับ:
เนื่องจากแม่เหล็กถูกนําเข้าในเครื่องเชื่อม ทําให้การออกแบบสามารถจําแนกได้ง่ายขึ้น และสามารถนําไปใช้ได้ง่ายขึ้น
ส่วนนี้ถูกออกแบบให้กับ 1000BASE-T ทําให้มันเหมาะสมกับเชื่อมต่อ Ethernet ทองแดงความเร็วสูง
การตั้งค่าแท็บดาวน์และไม่มีการออกแบบ LED รองรับการจัดวางแผ่นหน้าและแผ่นที่เรียบง่าย
แท็บ EMI ที่ติดตั้งช่วยปรับปรุงการควบคุมเสียงและสนับสนุนการทํางานของระบบที่แข็งแกร่งมากขึ้น
ด้วยความสอดคล้อง RoHS เครื่องเชื่อมนี้ตรงกับความต้องการสิ่งแวดล้อมและการผลิตที่ทันสมัย
