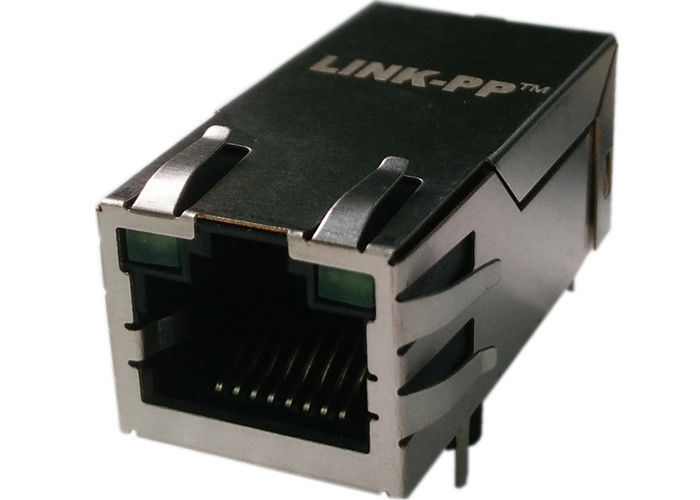

เครื่องเชื่อม JK0-0177NL 1000BASE-T PoE+ RJ45 PoE+ RJ45 (Tab-Up, 35W PSE, 2250VDC)

JK0-0177NL เป็นโมดูลเชื่อมต่อ RJ45 ที่ประกอบด้วย Gigabit (1000BASE-T) แบบพอร์ตเดียว (1x1) ที่มีประสิทธิภาพสูงจาก PulseJackTMออกแบบด้วยสถาปัตยกรรมภายในที่ทันสมัย โดยมี 12 ปินสัญญาณแยกและ 4 ปินพลังงาน PoE + ที่แยกตัว, JK0-0177NL ตอบสนองอย่างเต็มที่กับรายละเอียด IEEE 802.3at / IEEE 802.3bt

มันให้พลังงานต่อเนื่องสูงถึง 35W ในสถานที่ PSE (15W ราคา 30W ในสถานที่ PD) มากกว่า 2 หรือ 4 คู่ในขณะที่รักษาความแข็งแรง 2250 VDC การแยก dielectric.พร้อมความสามารถในการดึงดูดในวงจรเปิดขั้นต่ํา 350 μH ที่เป็นชั้นนําในอุตสาหกรรม (OCL) ที่ได้รับการตรวจสอบภายใต้ 20 mA, เครื่อง JK0-0177NL รับประกันความอิ่มของแกนเป็นศูนย์ในระบบ PoE ที่มีพลังงานสูงมันถูกปรับปรุงให้เหมาะกับฮาร์ดแวร์เครือข่ายความหนาแน่นสูง, กล้องวงจรปิด IP, เครื่องควบคุมอาคารที่ฉลาด และจุดเข้าถึงขององค์กร

1.ผลประกอบการทั่วไปและสิ่งแวดล้อม

2. PoE Power Delivery & Electrical Characteristics (@ 25°C) การจัดส่งพลังงานและคุณสมบัติไฟฟ้า

100Ω±15Ω100Ω±15Ω)

3วัสดุ ความทนทานทางกลและการตั้งค่า LED

IF=20 mAIF = 20 mA

ใบข้อมูลเครื่องเชื่อม JK0-0177NL RJ45

วิศวกรรมดําน้ําลึก ทําไมต้องเลือก JK0-0177NL

1. 20 mA ความอดทนความคัดค้าน DC: ป้องกันการอิ่มตัวของแกนภายใต้กระแสความไม่สมดุลสูง

ICM กิ๊กบิททั่วไปส่วนใหญ่มีค่าเฉพาะ 11 mA DC bias ภายใต้มาตรฐาน IEEE 802.3 ของโลกจริง

เครื่องเชื่อมต่อ Pulse JK0-0177NL รับประกัน OCL ขั้นต่ํา 350 μH ที่ 20 mA DC bias, ส่งผลให้มีขอบความอิ่มเกือบสองเท่าของสายเชื่อมแบบปกติ.ปรับความเสื่อมของความถี่สูงและกําจัดการหลุดของแพ็คเก็ตหรือการลดลิงค์บนสายเคเบิลยาว (สูงสุด 100 เมตร) ได้อย่างสมบูรณ์

OCL STABILITY VS. DC BIAS การใช้งานของเครื่องยนต์ปัจจุบันอุปทาน (μH)400งงงงงงงงงงงงงงงงงงงงงงงงง
│ │350งงงงงงงงงงงงงงงงงงง<--- JK0-0177NL (350μH @ 20mA)│ │300งงงงงงงงงงงงงงงงงงงง
│ │<─────────────────── ฐานะ ICM (ปล่อย <11mA)250งงงงงงงงงงงงงงงงงงงงงงงง0mA11mA20mA30mA (DC Bias)

2. พิเศษ 12 สัญญาณ + 4-PoE pin การแยกทางกายภาพ

ไม่เหมือนกับเครื่องเชื่อมอินเทกรีตทั่วไปที่รวมทับกลางบนร่องรอยสัญญาณภายใน, JK0-0177NL มีการแยกทางกายภาพเฉพาะของ 12 ปินสัญญาณและ 4 ปินพลังงาน PoE ขนาดหนัก.

• การแยกความร้อน: ตัดแยกความร้อนแบบต่อเนื่องแบบ DC ถึง 35W จากสัญญาณความแตกต่างของ PHY ที่มีความรู้สึก
• Reduced Near-End Crosstalk (NEXT): ลดการเชื่อมโยงอัตราต่อรองกันระหว่างอัตราแปรเปลี่ยนการฉีดพลังงานและเครื่องแปลงข้อมูลให้น้อยที่สุด

การออกแบบฮาร์ดแวร์และแนะนําการวางแผน PCB

1การนํา PoE ขนาดสูง (4 พีนพลังงาน):

• ใส่เส้นทาง 4 เส้นทางพลังงาน PoE ที่มีความกว้างอย่างน้อย 30 ถึง 35 มิล (สําหรับทองแดง 1 ออนซ์) เพื่อรองรับกระแสสายต่อเนื่องสูงสุด 720 mA ด้วยการเพิ่มอุณหภูมิอย่างน้อย
• วางโพลิกอนการถ่ายทอดความร้อนในท้องถิ่น ใต้ปินการกลับพลังงาน เพื่อนําความร้อนตรงไปยังระดับพื้นดิน / พลังงานภายใน

2. 2250 VDC ขอบเขตการแยกกัน

การรักษาระยะว่างที่สมบูรณ์แบบ ≥ 20 มิลลิเมตรระหว่างวงจรด้านด้านหน้าของสาย (แกรนด์ชัสซี่/กรอบป้องกัน) และวงจรด้านด้านดิจิตอล PHY (แกรนด์โลจิก) เพื่อผ่านการทดสอบไฟฟ้าดัด 2250 VDC ได้อย่างปลอดภัย.

3. โปรไฟล์ความร้อนในการเชื่อมคลื่น:

เนื่องจากโมดูลมีกระเป๋าสตางค์เทอร์โมพลาสติก MSL 1 มันพร้อมสําหรับการเชื่อมคลื่นตรงจากบรรจุอุณหภูมิสูงสุดที่แนะนําสูงสุด 260 °C เป็นเวลาไม่เกิน 10 วินาที.

ข้อมูลการจัดหาสินค้า, โลจิสติกส์ และคําสั่ง

• เลขส่วนสําหรับสั่งซื้อ: JK0-0177NL
• มาตรฐานการบรรจุ:การบรรจุตราแบบอุตสาหกรรมที่ป้องกันสแตตติก (กล่องบรรจุสินค้าหลักที่ปกป้อง)
• ความรู้สึกต่อความชื้น:JEDEC MSL 1 (ไม่จําเป็นต้องผงแห้งหรือเผาก่อนการเชื่อมคลื่น)
• จํานวนการสั่งซื้อขั้นต่ํา (MOQ):ปริมาณตู้เต็มแบบมาตรฐาน (ปริมาณตัวอย่างที่สนับสนุนการสร้างต้นแบบ)
• ระยะเวลาการผลิตแบบมาตรฐาน:6~10 สัปดาห์ (ติดต่อฝ่ายขายของเราสําหรับคลังสินค้าพัฟเฟอร์แบบไดนามิก)

คํา ถาม ที่ ถาม บ่อย

Q1: ความแตกต่างทางการทํางานระหว่าง Pulse JK0-0177NL และ JXK0-0177NL คืออะไร?

A: ความแตกต่างหลักอยู่ที่การตั้งค่าอุณหภูมิการทํางาน. JK0-0177NL ได้กําหนดไว้สําหรับสภาพแวดล้อมอุณหภูมิการค้า (0 °C ถึง + 70 °C)JXK0-0177NL ได้ถูกออกแบบด้วยสายแม่เหล็กอุณหภูมิขยายและโพตติ้งเพื่อทนอุณหภูมิอุตสาหกรรม (-40 ° C ถึง + 85 ° C)ทั้งสองอุปกรณ์แบ่งปัน pinouts เหมือนกัน ขนาด footprint และอัตราการหมุนไฟฟ้า

Q2: JK0-0177NL สามารถรองรับพลังงาน PoE IEEE 802.3bt 4 คู่ได้หรือไม่?

A: ใช่. ในขณะที่ JK0-0177NL ในตอนแรกถูกตั้งเป้าหมายสําหรับการจัดส่ง IEEE 802.3at (PoE +) 30W มากกว่า 2 คู่ (ใช้การเชื่อมต่อสาย MX1 และ MX2 หรือ 15W โดยใช้ MX3/MX4)กลมแปลง 4 ช่องภายในและการสกัดพลังงาน 4 ปินให้มันสามารถรองรับการกระจายพลังงานสูงสุด 30W 80W ผ่านทั้ง 4 คู่ภายใต้ IEEE 802 ใหม่.3bt มาตรฐาน

Q3: ทําไม 350 μH @ 20 mA DC bias จึงสําคัญสําหรับการใช้งาน PoE+?

ตอบ: เมื่อกระแสไฟฟ้าแบบ DC ที่สูงไหลผ่านสาย Ethernet ความต้านทานที่ไม่ตรงกันระหว่างคู่สายนําจะสร้างความเสื่อมแบบ DC ที่ไม่สมดุล ระหว่างการลวดแปลงJK0-0177NL ได้รับการรับประกันว่าจะรักษาความแรงดันอย่างน้อย 350 μH กับการใช้ปัจจุบัน DC 20 mA, ป้องกันการอิ่มตัวของแม่เหล็กที่อาจบิดเบือนสัญญาณความแตกต่างของ Ethernet และทําให้แพ็คเก็ตสูญเสีย

Q4: เครื่องรับสัญญาณ Ethernet PHY ไหนที่เข้ากันได้กับ JK0-0177NL?

ตอบ: อัตราการหมุนแบบมาตรฐาน 1CT: 1CT ผ่านทั้ง 4 ช่องขีดจําแนก ทําให้ JK0-0177NL เป็นที่เข้ากันได้ทั่วไปกับ PHYs Gigabit Ethernet ทั้งหมดรวมถึง IC จาก TIมาร์เวล บรอดคอม เรียลเทค และไมโครชิป
