รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: RB1-125BAG1A
เอกสาร: LPJ0013AHNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.5-$0.8
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: ในสต็อกจัดส่งภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4200K-PCS / เดือน
พี.เอ็น: |
RB1-125BAG1A |
ผลิตในประเทศจีน: |
LPJ0013AHNL |
ประเภทสินค้า: |

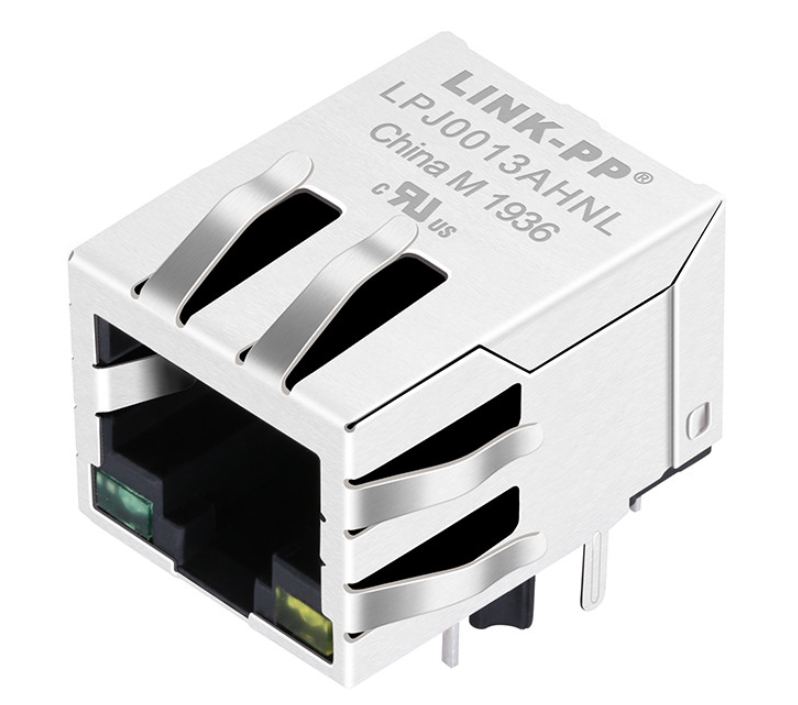

ขั้วต่อ MagJack RJ45 พร้อมหม้อแปลง |
ไฟ LED แสดงสถานะ: |
เขียว/เหลือง |
การป้องกัน EMI: |
ที่ได้ถูกป้องกัน |
การใช้งาน Ethernet: |
10/100base-t |
การป้องกันการแยก: |
ในตัว |
ประเภทการติดตั้ง: |
ผ่านรูมุมขวา |
พี.เอ็น: |
RB1-125BAG1A |
ผลิตในประเทศจีน: |
LPJ0013AHNL |
ประเภทสินค้า: |
ขั้วต่อ MagJack RJ45 พร้อมหม้อแปลง |
ไฟ LED แสดงสถานะ: |
เขียว/เหลือง |
การป้องกัน EMI: |
ที่ได้ถูกป้องกัน |
การใช้งาน Ethernet: |
10/100base-t |
การป้องกันการแยก: |
ในตัว |
ประเภทการติดตั้ง: |
ผ่านรูมุมขวา |
RB1-125BAG1A RJ45 1×1 พร้อมหม้อแปลง เป็นคอนเนคเตอร์ RJ45 MagJack แบบรวมประสิทธิภาพสูง ออกแบบมาสำหรับแอปพลิเคชัน Ethernet 10/100Base-TQ2. RB1-125BAG1A มีหม้อแปลงในตัวหรือไม่?หม้อแปลง LAN (แม่เหล็ก), การป้องกัน EMI พร้อมสลักกราวด์, และ ไฟแสดงสถานะ LED สองสี ไว้ในแพ็คเกจแบบเจาะทะลุตั้งฉากที่กะทัดรัดออกแบบมาสำหรับอุปกรณ์เครือข่าย Ethernet ที่ต้องการความสมบูรณ์ของสัญญาณที่เชื่อถือได้ การลดทอน EMI และการรวม PCB ที่ประหยัดพื้นที่ RB1-125BAG1A รองรับ
ฟังก์ชัน AutoMDIX, ตรงตามข้อกำหนดประสิทธิภาพทางไฟฟ้าที่เข้มงวด และให้การปฏิเสธโหมดร่วมที่ยอดเยี่ยม การสูญเสียการแทรกต่ำ และการป้องกันการแยกคอนเนคเตอร์ RJ45 พร้อมหม้อแปลงและ LED ในตัวนี้
เหมาะอย่างยิ่งสำหรับแอปพลิเคชันต่างๆ รวมถึงสวิตช์ Ethernet, เราเตอร์, อุปกรณ์เครือข่ายอุตสาหกรรม, คอนโทรลเลอร์แบบฝัง, เกตเวย์ IoT และอุปกรณ์สื่อสาร.คุณสมบัติหลักMagJack RJ45 ในตัวมักใช้ในสวิตช์ Ethernet, เราเตอร์, คอนโทรลเลอร์อุตสาหกรรม, อุปกรณ์ IoT, ระบบฝังตัว และอุปกรณ์สื่อสาร
| การปฏิเสธโหมดร่วม (CMR) | 350µH ขั้นต่ำ |
|---|---|
| หมายเลขชิ้นส่วน | RB1-125BAG1A |
| ประเภทคอนเนคเตอร์ | RJ45 Modular Jack (MagJack) |
| การกำหนดค่า | พอร์ตเดี่ยว 1×1 |
| แอปพลิเคชัน | Ethernet 10/100Base-T |
| แม่เหล็กในตัว | ใช่ |
| ไฟแสดงสถานะ LED | 1 |
| สี LED | 1 |
| การป้องกัน | ป้องกันด้วยสลัก EMI |
| ประเภทการติดตั้ง | เจาะทะลุ |
| ทิศทางการติดตั้ง PCB | ตั้งฉาก (90°) |
| ทิศทางแท็บ | ลง |
| จำนวนแถว | 1 |
| จำนวนคอร์ต่อแจ็ค | แม่เหล็ก LAN ในตัว |
| บรรจุภัณฑ์ | ถาด |
| ข้อมูลจำเพาะทางกล | พารามิเตอร์ |
| การปฏิเสธโหมดร่วม (CMR) | 350µH ขั้นต่ำ |
|---|---|
| การกำหนดค่าพอร์ต | พอร์ตเดี่ยว |
| รูปแบบการสิ้นสุด | บัดกรี |
| วัสดุเปลือก | สแตนเลส |
| ความหนาเปลือกหน้า | พารามิเตอร์ |
| ความหนาเปลือกหลัง | การบัดกรีล่วงหน้า |
| ขาต่อลงดิน | การบัดกรีล่วงหน้า |
| วัสดุโครงสร้าง | เทอร์โมพลาสติกทนอุณหภูมิสูง |
| สีโครงสร้าง | ดำ |
| ระดับการติดไฟ | UL94 V-0 |
| ข้อมูลจำเพาะส่วนประกอบและวัสดุ | ส่วนประกอบ |
| ข้อมูลจำเพาะ | ขั้วต่อ RJ45 | 350µH ขั้นต่ำ |
|---|---|---|
| ความหนา 0.30 มม. | การเคลือบพื้นที่สัมผัส | Gold Flash |
| การเคลือบปลายบัดกรี | สแตนเลส | |
| การเคลือบชั้นใน | นิกเกิล 50~100µ" | |
| ขั้วต่ออินพุต | ทองเหลือง | |
| ความหนา 0.35 มม. | การเคลือบผิวสัมผัส | ทองเหลือง |
| ความหนา 0.25 มม. | การเคลือบผิวสัมผัส | Gold Flash |
| วัสดุป้องกัน | สแตนเลส | |
| ข้อมูลจำเพาะด้านสิ่งแวดล้อม | พารามิเตอร์ |
| การปฏิเสธโหมดร่วม (CMR) | 350µH ขั้นต่ำ |
|---|---|
| อุณหภูมิการจัดเก็บ | -40°C ถึง +85°C |
| เงื่อนไขการจัดเก็บ | Q9. แอปพลิเคชันใดที่ใช้คอนเนคเตอร์ RJ45 พร้อมแม่เหล็กในตัว? |
| ข้อมูลจำเพาะทางไฟฟ้า RB1-125BAG1A | ประสิทธิภาพ Ethernet |
| การปฏิเสธโหมดร่วม (CMR) | 350µH ขั้นต่ำ |
|---|---|
| อิมพีแดนซ์ | ตัวกรอง Low Pass แบบสมดุล 100Ω |
| การรองรับ AutoMDIX | ใช่ |
| จำนวนพอร์ต | 1 |
| ประเภทหม้อแปลง | แม่เหล็ก LAN ในตัว |
| ลักษณะทางไฟฟ้าของหม้อแปลง | พารามิเตอร์ |
| การปฏิเสธโหมดร่วม (CMR) | 350µH ขั้นต่ำ |
|---|---|
| เงื่อนไขการทดสอบ | 100kHz, 0.1V, กระแส DC ไบอัส 8mA |
| การแยกอินพุต | 1500VAC / 60 วินาที |
| การแยก DC | 2250VDC / 60 วินาที |
| RB1-125BAG1A | ประสิทธิภาพความสมบูรณ์ของสัญญาณ |
ช่วงความถี่
| 1~30MHz | -30dB ขั้นต่ำ @1~100MHz |
|---|---|
| การสูญเสียผลตอบแทน | ช่วงความถี่ |
| 1~30MHz | -30dB ขั้นต่ำ @1~100MHz |
|---|---|
| 30~60MHz | -16dB ขั้นต่ำ |
| 60~80MHz | -12dB ขั้นต่ำ |
| ประสิทธิภาพ EMI และสัญญาณรบกวน | พารามิเตอร์ |
| การปฏิเสธโหมดร่วม (CMR) | -30dB ขั้นต่ำ @1~100MHz |
|---|---|
| การครอสทอล์ค | เอกสารข้อมูล RB1-125BAG1A - ขนาด |
| เอกสารข้อมูล RB1-125BAG1A | เอกสารข้อมูล RB1-125BAG1A - ขนาด |
หม้อแปลง Ethernet
ด้วย:
การสูญเสียการแทรกต่ำ
การผสมผสานระหว่าง:
โครงสร้าง UL94 V-0
Q1. คอนเนคเตอร์ RJ45 RB1-125BAG1A รองรับความเร็ว Ethernet เท่าใด?
ให้การเชื่อมต่อ Fast Ethernet ที่เชื่อถือได้สำหรับอุปกรณ์เครือข่ายQ2. RB1-125BAG1A มีหม้อแปลงในตัวหรือไม่?ใช่ MagJack RJ45 นี้รวมเอาแม่เหล็ก Ethernet ไว้ด้วย ทำให้ไม่ต้องใช้หม้อแปลง LAN ภายนอกแยกต่างหาก
ใช่ RB1-125BAG1A รองรับ
ช่วยให้สามารถตรวจจับและแก้ไขคู่ส่งและรับสาย Ethernet ได้โดยอัตโนมัติQ4. คอนเนคเตอร์ RJ45 นี้ใช้การติดตั้ง PCB ประเภทใด?คอนเนคเตอร์ใช้
ให้ความเสถียรทางกลที่แข็งแกร่งสำหรับการประกอบ PCBQ5. RB1-125BAG1A มีไฟแสดงสถานะ LED หรือไม่?ใช่ มีไฟแสดงสถานะ
สำหรับการตรวจสอบสถานะลิงก์และกิจกรรม EthernetQ6. ข้อกำหนดความเหนี่ยวนำของหม้อแปลงคืออะไร?หม้อแปลงในตัวให้ความเหนี่ยวนำปฐมภูมิขั้นต่ำ
.Q7. คอนเนคเตอร์ RJ45 นี้มีการป้องกัน EMI หรือไม่?MagJack RJ45 ในตัวมักใช้ในสวิตช์ Ethernet, เราเตอร์, คอนโทรลเลอร์อุตสาหกรรม, อุปกรณ์ IoT, ระบบฝังตัว และอุปกรณ์สื่อสาร
ช่วงอุณหภูมิการทำงานคือ
พร้อมความสามารถในการจัดเก็บตั้งแต่-40°C ถึง +85°C.Q9. แอปพลิเคชันใดที่ใช้คอนเนคเตอร์ RJ45 พร้อมแม่เหล็กในตัว?MagJack RJ45 ในตัวมักใช้ในสวิตช์ Ethernet, เราเตอร์, คอนโทรลเลอร์อุตสาหกรรม, อุปกรณ์ IoT, ระบบฝังตัว และอุปกรณ์สื่อสาร
ใช่ เนื่องจากหม้อแปลงถูกรวมเข้ากับชุดคอนเนคเตอร์ RJ45 จึงสามารถลดความซับซ้อนของการออกแบบ PCB และลดจำนวนส่วนประกอบเมื่อเทียบกับโซลูชันที่แยกจากกันได้
