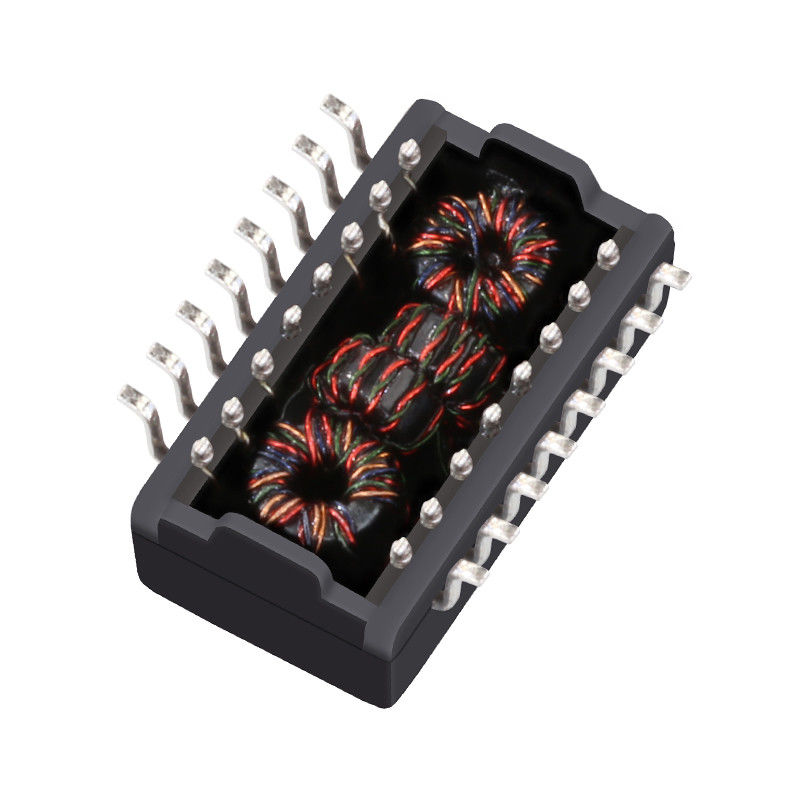

TG110-A050N2LF 10 / 100BASE-TX หม้อแปลงอีเธอร์เน็ตสำหรับยานยนต์ SMT

 TG110-A050N2LF เป็นหม้อแปลง SMT (Surface Mount Technology) เกรดสำหรับยานยนต์ประสิทธิภาพสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชัน Ethernet 10/100BASE-TX ผลิตโดย Halo Electronics ส่วนประกอบแบบพอร์ตเดี่ยวนี้ได้รับการรับรอง AEC-Q200 อย่างสมบูรณ์ ซึ่งรับประกันระดับความน่าเชื่อถือและความทนทานสูงสุดที่จำเป็นสำหรับสภาพแวดล้อมยานยนต์ที่เข้มงวด

ออกแบบด้วยขนาด SMD ที่กะทัดรัด TG110-A050N2LF ให้การแยกทางไฟฟ้าและปรับสภาพสัญญาณที่สำคัญ ทำให้เป็นส่วนประกอบที่จำเป็นสำหรับการสื่อสารข้อมูลความเร็วสูงในยานยนต์สมัยใหม่

• ความน่าเชื่อถือเกรดยานยนต์: เป็นไปตามมาตรฐาน AEC-Q200 อย่างสมบูรณ์ รับประกันประสิทธิภาพภายใต้ความเค้นทางกลและการเปลี่ยนแปลงของสภาพแวดล้อม
• การปรับปรุงความสมบูรณ์ของสัญญาณ: มีอัตราส่วนรอบ 1CT:1CT สำหรับทั้งช่องส่งและรับ ให้การจับคู่ความต้านทานที่ยอดเยี่ยม
• การแยกสูง: ให้การป้องกัน 1500Vrms Hi-Pot ปกป้องชิป PHY ที่ละเอียดอ่อนจากแรงดันไฟฟ้าที่เพิ่มขึ้นและสัญญาณรบกวน
• พาราสิติกต่ำ: ด้วยความจุระหว่างขดลวดสูงสุด (Cw/w) เพียง 35pF และ DCR ต่ำที่ 0.9Ω จะลดการบิดเบือนของสัญญาณและการสูญเสียการแทรก
• บรรจุภัณฑ์ SMT ที่แข็งแกร่ง: ออกแบบมาสำหรับการประกอบแบบ pick-and-place อัตโนมัติ ลดต้นทุนการผลิตและปรับปรุงประสิทธิภาพพื้นที่ PCB

ข้อมูลจำเพาะทางเทคนิคของหม้อแปลง Ethernet SMT 10/100BASE-TX

แอปพลิเคชันทั่วไปของ TG110-A050N2LF Automotive Ethernet Transformer

• ระบบสาระบันเทิงในรถยนต์
• การเชื่อมต่อ Ethernet ในรถยนต์
• โมดูลสื่อสาร 10/100BASE-TX
• ฮาร์ดแวร์เครือข่ายยานยนต์
• การออกแบบแม่เหล็ก SMD ขนาดกะทัดรัดที่ต้องการการรับรอง AEC-Q200

คุณภาพและการปฏิบัติตามข้อกำหนด

TG110-A050N2LF เป็นแบบไร้สารตะกั่วและเป็นไปตามข้อกำหนด RoHS การรับรอง AEC-Q200 บ่งชี้ว่าได้รับการทดสอบอย่างครอบคลุมสำหรับการหมุนเวียนอุณหภูมิ, ความชื้น, แรงกระแทกทางกล และการสั่นสะเทือน เพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดที่เข้มงวดของห่วงโซ่อุปทานยานยนต์ทั่วโลก

 คำถามที่พบบ่อยเกี่ยวกับหม้อแปลง Ethernet AEC-Q200

TG110-A050N2LF เป็นตัวเลือกที่เหมาะสมสำหรับวิศวกรที่กำลังมองหาหม้อแปลงที่สมดุลระหว่างประสิทธิภาพทางไฟฟ้ากับการรับรองยานยนต์ 350µH OCL, DCR ต่ำ 0.9Ω และ ขีดจำกัดความจุ 35pF รองรับการส่งสัญญาณที่มีประสิทธิภาพ ในขณะที่ พิกัด hi-pot 1500Vrms เพิ่มความมั่นใจในการแยกสำหรับแอปพลิเคชัน Ethernet

Q1: TG110-A050N2LF ใช้สำหรับอะไร?

เป็นหม้อแปลง Ethernet ยานยนต์ SMD แบบพอร์ตเดี่ยว 10/100BASE-TX ที่ออกแบบมาสำหรับระบบสาระบันเทิงในรถยนต์และระบบเครือข่ายที่คล้ายคลึงกัน

Q2: TG110-A050N2LF ได้รับการรับรอง AEC-Q200 หรือไม่?

ใช่ เอกสารข้อมูลระบุว่าเป็น AEC-Q200 ที่ได้รับการรับรอง

Q3: อัตราส่วนรอบของ TG110-A050N2LF คือเท่าใด?

อัตราส่วนรอบคือ 1CT:1CT

Q4: ช่วงอุณหภูมิการทำงานคือเท่าใด?

ช่วงอุณหภูมิการทำงานที่ระบุคือ 0 ถึง +70°C

Q5: ให้การจัดอันดับการแยกเท่าใด?

หม้อแปลงมีข้อกำหนดที่ 1500Vrms hi-pot
