2007169-1 1x6 SFP + เซ็นทรัลกรงประกอบด้วยท่อแสงและ EMI Gasket

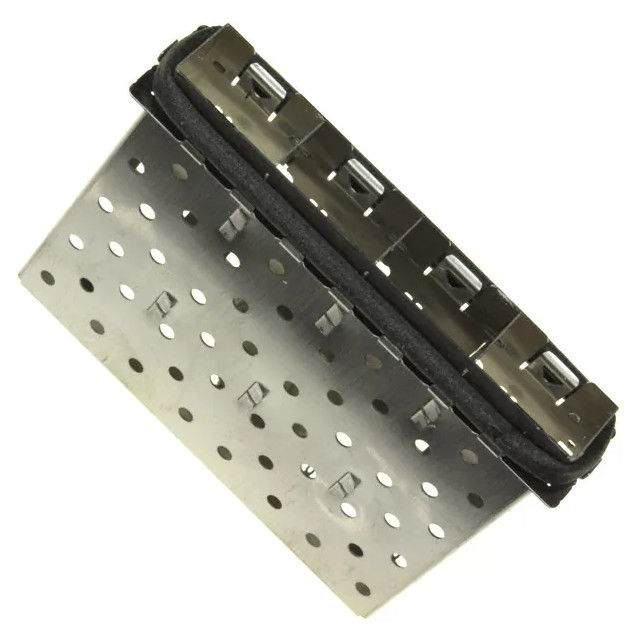

2007169-1 1x6 SFP+ Cage Assembly ภาพรวม

2007169-1 เป็นชุดประกอบ Ganged Cage ขนาด 1x6 SFP+ ประสิทธิภาพสูงที่ออกแบบมาเพื่อการใช้งานด้านเครือข่าย โทรคมนาคม และศูนย์ข้อมูลที่มีความต้องการสูง ออกแบบมาเพื่อรองรับการกำหนดเส้นทางสัญญาณความเร็วสูง กรง I/O แบบเสียบได้ 6 พอร์ตนี้มอบอัตราข้อมูลสูงสุดถึง 16 Gb/s ต่อพอร์ต

รุ่นนี้มาพร้อมกับท่อแสงมาตรฐานในตัวเพื่อการแสดงสถานะพอร์ตที่มองเห็นได้ชัดเจน และปะเก็นยาง EMI เพื่อให้แน่ใจว่ามีการรบกวนทางแม่เหล็กไฟฟ้าที่เหนือกว่า สร้างขึ้นจาก Nickel Silver ที่ทนทานและได้รับการจัดอันดับสำหรับอุณหภูมิการทำงานที่สูงมาก (-55°C ถึง 105°C) 2007169-1 มอบความน่าเชื่อถือที่เหนือชั้นสำหรับการออกแบบ PCB ที่มีความสำคัญต่อภารกิจของคุณ

เหตุใดจึงเลือก I/O แบบเสียบได้ 2007169-1 16 Gb/s SFP+

• ชุดประกอบ SFP+ Cage แบบ 6 พอร์ตในการกำหนดค่าแบบ Ganged
• โครงสร้างแบบปิดผนึกเพื่อการติดตั้งที่มีการป้องกันมากขึ้น
• บรรจุปะเก็น EMI เพื่อปรับปรุงการป้องกันสัญญาณ
• การสิ้นสุดรูทะลุแบบกดพอดีสำหรับการติดตั้ง PCB ที่ปลอดภัย
• โซลูชันที่ได้รับการจัดอันดับสำหรับการทำงานที่อุณหภูมิอุตสาหกรรม

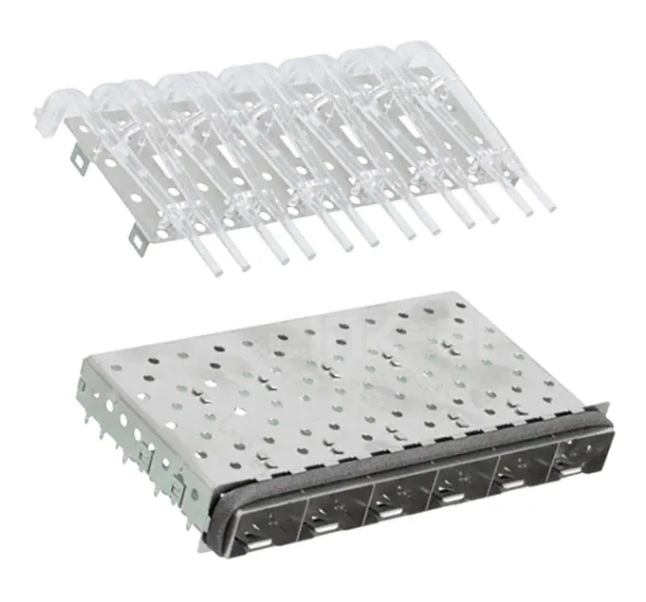

ข้อมูลจำเพาะของ 2007169-1SFP+ Cage พร้อม Light Pipe

2007169-1 การเขียนแบบ - เค้าโครง PCB ที่แนะนำ

หมายเหตุการออกแบบและบูรณาการ

ชุดประกอบกรงนี้มีไว้สำหรับแอปพลิเคชัน I/O แบบเสียบได้ SFP+ ซึ่งมีความสำคัญในการจัดตำแหน่งเชิงกล การควบคุม EMI และความหนาแน่นของพอร์ต การติดตั้งรูเจาะแบบกดพอดีรองรับการแนบ PCB ที่เชื่อถือได้ ในขณะที่วัสดุกรงนิกเกิลเงินช่วยให้มีรากฐานทางโครงสร้างที่แข็งแกร่ง

สำหรับการวางแผนโครงร่าง ควรพิจารณาความหนาของ PCB ที่แนะนำ 1.5 มม. ในระหว่างการออกแบบบอร์ดและการตรวจสอบความถูกต้องทางกล เนื่องจากชิ้นส่วนไม่รองรับแผงระบายความร้อน สถาปัตยกรรมระบายความร้อนจึงควรได้รับการประเมินในระดับระบบโดยพิจารณาจากโมดูลสุดท้ายและสภาพแวดล้อมของแชสซี

แอปพลิเคชันเป้าหมาย

2007169-1 SFP+ 1x6 Cage Assembly เหมาะอย่างยิ่งสำหรับการกำหนดเส้นทางที่มีความหนาแน่นสูงในแอปพลิเคชันต่อไปนี้:

★ สวิตช์และเราเตอร์ระดับองค์กร
★ เซิร์ฟเวอร์ศูนย์ข้อมูลและอาร์เรย์การจัดเก็บข้อมูล
★ สถานีฐานโทรคมนาคม
★การ์ดเชื่อมต่อเครือข่าย (NIC)
★ อุปกรณ์เครือข่ายอุตสาหกรรม

คำถามที่พบบ่อยเกี่ยวกับ 2007169-1แก๊งค์SFP+ กรง

2007169-1 1 x 6 SFP+ Cage Assembly เป็นกรง SFP+ แบบปิดผนึกได้ 6 พอร์ต พร้อมท่อแสงและตัวรองรับปะเก็น EMI ด้วยอัตราข้อมูลสูงสุด 16 Gb/s การยกเลิกผ่านรูแบบกดพอดี และประสิทธิภาพด้านอุณหภูมิระดับอุตสาหกรรม จึงเหมาะอย่างยิ่งสำหรับการออกแบบเครือข่ายและสัญญาณที่มีความหนาแน่นสูง

1. 2007169-1 ใช้ทำอะไร?

ใช้เป็นชุดประกอบกรง SFP+ ขนาด 1 x 6 สำหรับแอปพลิเคชัน I/O แบบเสียบได้ความหนาแน่นสูง โดยเฉพาะอย่างยิ่งเมื่อจำเป็นต้องมีการควบคุม EMI และการติดตั้งบอร์ดที่ปลอดภัย

2. 2007169-1 มีท่อไฟรวมอยู่ด้วยหรือไม่?

ใช่. ชุดกรงนี้มีท่อไฟมาตรฐาน

3. 2007169-1 สามารถปิดผนึกได้หรือไม่

ใช่. สินค้าถูกระบุว่าสามารถปิดผนึกได้

4. อัตราการส่งข้อมูลสูงสุดคือเท่าใด?

อัตราข้อมูลสูงสุดคือ 16 Gb/s

5. กรงติดกับ PCB อย่างไร?

ใช้การสิ้นสุดแบบกดพอดีผ่านรู

6. รองรับช่วงอุณหภูมิใด?

ช่วงอุณหภูมิในการทำงานคือ -55°C ถึง 105°C
