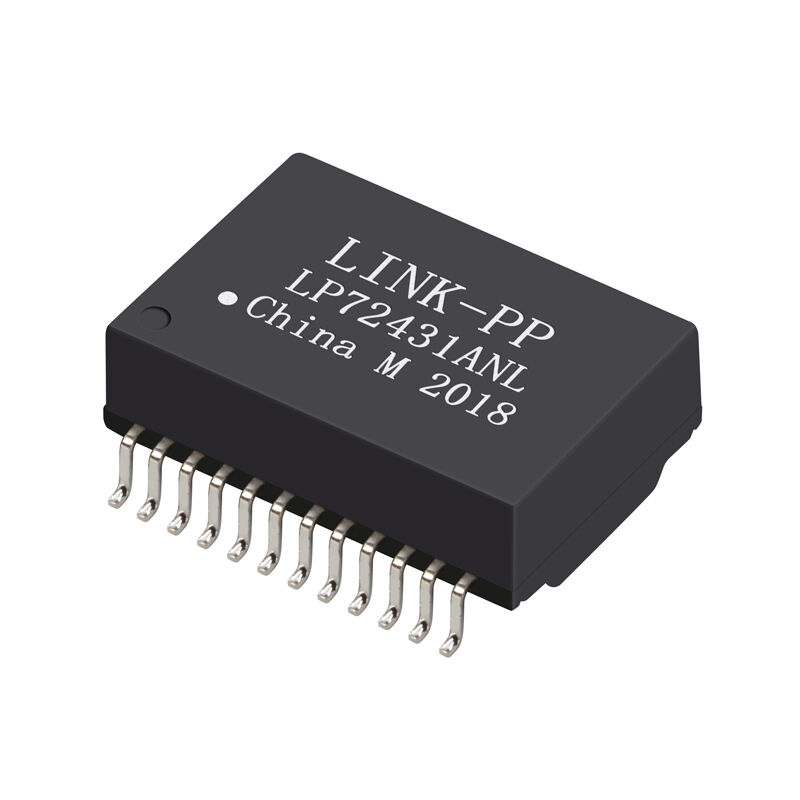

LP72431ANL 10GBASE-T โมดูลทรานฟอร์เมอร์สําหรับ PoE++ IEEE 802.3bt

การใช้งานและความสอดคล้องของ LP72431ANLโมดูลแปลง 10GBASE-T

การใช้งานหลัก

• ระบบ Ethernet 10GBASE-T
• อุปกรณ์ที่ใช้พลังงาน PoE++ (PSE)
• อุปกรณ์ที่ใช้พลังงาน (PD)
• อุปกรณ์ SOHO (เช่น โมเดม ADSL)
• LAN บน Motherboard (LOM)
• ฮับและสวิตช์อีเทอร์เน็ต
• อุปกรณ์เครือข่ายธุรกิจและอุตสาหกรรม

มาตรฐานและการรับรอง

• ตรงกับIEEE 802.3bt (PoE++)
• UL Certified รายการหมายเลขE484653
• สอดคล้องกับ RoHS

LP72431ANL คุณสมบัติทางกลและสิ่งแวดล้อม

รายละเอียดไฟฟ้า (@ 25°C)

1. เปลี่ยนสัดส่วน

การปรับแต่งที่สมดุลตรงกลางประกันการตรงกันของอุปสรรคที่เหมาะสมระหว่าง PHY และด้านเคเบิล

2อุปทานวงจรเปิด (OCL)

ปรับปรุงให้ดีสําหรับการส่งสัญญาณความถี่สูง 10G โดยสนับสนุนสภาพ PoE++ DC bias

3. ความสามารถในกระแสไฟฟ้าแบบตรง

ออกแบบมาเพื่อความต้องการ PoE++ การจัดส่งพลังงานสูง

4. ไฮ-พ็อตไอโซเลชั่น

ให้ความแข็งแกร่งในการปิดระหว่างวงจรหลักและวงจรรอง

5. เสียหายจากการใส่

การสูญเสียการใส่ที่ต่ําสนับสนุนการทํางานแบบแผนตา 10GBASE-T ที่คงที่ในช่วงความถี่ที่ขยายออกไป

6. ผลกําไรเสีย (ขั้นต่ํา)

รับประกันการจับคู่อุปสรรคที่เหมาะสม และลดการสะท้อนสัญญาณให้น้อยที่สุด

7ช่องรับเสียง

8. ความแตกต่างกับการปฏิเสธแบบทั่วไป

การยับยั้ง EMI และเสียงกระแทกแบบทั่วไปอย่างมีประสิทธิภาพในสภาพแวดล้อม Ethernet ความเร็วสูง

LP72431ANL 10GBASE-T PoE++ แทรนสฟอร์เมอร์โมดูล ใบข้อมูล

ข้อดีทางวิศวกรรมสําคัญของ LP72431ANL 10G PoE++ เทรนสฟอร์ม

• ปรับปรุงให้กับการทํางานความถี่สูง 10GBASE-T
• การสนับสนุน1000mA กระแสต่อเนื่องสําหรับ PoE++
• การแยก 1500Vrms เพื่อความปลอดภัยเพิ่มขึ้น
• ระยะอุตสาหกรรมอุณหภูมิ (-40 °C ถึง + 85 °C)
• แพ็คเกจ SMD compact 24 pin
• ออกแบบสําหรับการประกอบแบบอัตโนมัติ (เทป & รีล)

สรุปของ SMT 10G LAN Transformer

LP72431ANL คือโมดูลแปลง 10GBASE-T PoE++การรวมกัน

• ความสมบูรณ์แบบของสัญญาณความถี่สูง (1500MHz)
• การยับยั้ง EMI อย่างมาก
• ความสามารถในการจัดการกับกระแสไฟฟ้าสูง
• ความน่าเชื่อถือของอุตสาหกรรมอุณหภูมิ
• ความสอดคล้อง IEEE 802.3bt

มันเหมาะสมสําหรับสวิตช์เอเธิร์น 10G รุ่นใหม่ อุปกรณ์ PoE++ อุตสาหกรรม และระบบอินฟราสเคอร์เครือข่ายที่มีประสิทธิภาพสูงที่ต้องการการส่งข้อมูลที่มั่นคงและการส่งพลังงานสูง

LP72431ANL 10G PoE++ LAN แม็กเนติกส์ FAQs

1LP72431ANL คืออะไร และมันถูกออกแบบมาเพื่อการใช้งานอะไร

คําตอบ:
LP72431ANL คือโมดูลแปลงแม่เหล็ก LAN 10GBASE-T PoE++ออกแบบมาเพื่อรองรับ Ethernet ความเร็วสูงที่มีการจัดส่งพลังงานที่ขยายการใช้งาน IEEE 802.3bt (PoE++)โดยทั้งคู่การส่งข้อมูล 10Gและความสามารถในกระแสไฟฟ้าแบบตรงต่อกันสูงการใช้งานทั่วไปประกอบด้วยสวิตช์องค์กร อุปกรณ์การจัดหาพลังงาน PoE++ (PSE) อุปกรณ์ที่ใช้พลังงาน (PD) และระบบเครือข่ายที่มีประสิทธิภาพสูง

2. อะไรทําให้ LP72431ANL เหมาะสําหรับการใช้งาน PoE++?

คําตอบ:
LP72431ANL มีความสามารถในการจัดการกับกระแสไฟฟ้าแบบ DC1000mA ต่อเนื่อง @57VDC, การปรับปรุงความโดดเดี่ยว (1500 Vrms) และแม่เหล็กความถี่สูงที่ปรับปรุงความจุของพลังงาน PoE++ขณะที่ยังคงรักษาความสมบูรณ์แบบของสัญญาณ 10G ที่มั่นคงตลอดลิงค์ LAN

3LP72431ANL ตรงกับมาตรฐานของอุตสาหกรรมหรือเปล่า?

คําตอบ:
ใช่ LP72431ANL เป็นที่สอดคล้องกับIEEE 802.3bt, มาตรฐานที่กําหนดความต้องการ PoE++ สําหรับการส่งพลังงานและการแสดงสัญญาณ Ethernetการรับรอง UL (หมายเลขไฟล์ E484653)และพบความสอดคล้องกับสิ่งแวดล้อม RoHS.

4อัตราการหมุนของทรานฟอร์มนี้คืออะไร?

คําตอบ:
เครื่องแปลง LP72431ANL มี1CT: 1CT ± 5%ความสัมพันธ์การหมุนที่ติดกลางสําหรับช่องทางทั้งหมด การตั้งค่าที่สมดุลนี้ทําให้การจับคู่อุปสรรคที่เหมาะสมระหว่าง Ethernet PHY และเคเบิลผลประกอบการเชื่อมโยง 10GBASE-T.

5ความสามารถไฟฟ้าที่คาดหวังได้ในความถี่สูงคืออะไร?

คําตอบ:
LP72431ANL ได้ถูกออกแบบมาเพื่อรองรับสัญญาณวงจรความกว้างจาก 1 MHz ถึง 500 MHz รวมถึงการสูญเสียการใส่ที่ต่ําและการสูญเสียการกลับที่ควบคุม

• การสูญเสียการใส่สูงสุด -3.0 dB (400~500 MHz)
• การเสียผลตอบแทน:≥ -18 dB ในช่วงความถี่หลัก
• สารรับเสียง:แบบ -25 dB
• CMRR:แบบ -20 dB

รายละเอียดเหล่านี้สนับสนุนความแข็งแรงความสามารถในการส่ง 10GBASE-Tและ EMI ที่ต่ํา

6LP72431ANL สามารถทํางานในสภาพแวดล้อมอุตสาหกรรมได้หรือไม่

คําตอบ:
ใช่ LP72431ANL มีความกว้างระยะอุณหภูมิการทํางาน -40°C ถึง +85°C, ทําให้มันเหมาะสมสําหรับอุปกรณ์เครือข่ายอุตสาหกรรม, ภายนอกที่ปิด, และการใช้งานที่ต้องการความร้อน250 °C เป็นเวลา 5 วินาที.

7LP72431ANL ใช้เครื่องจักรกลแบบไหน

คําตอบ:
LP72431ANL มาในอุปกรณ์ติดตั้งพื้นผิว 24 ปิน (SMD)แพ็คเกจที่มักจัดส่งในเทป & รีลสําหรับการประกอบแบบอัตโนมัติ แพ็คเกจคอมแพคต์ลดการใช้งานของบอร์ดได้อย่างพิจารณาได้ และยังให้ความมั่นคงทางกลอย่างแข็งแรง

8LP72431ANL รับมือการขัดขวางและการดับเสียงได้อย่างไร?

คําตอบ:
LP72431ANL ประกอบด้วยแม่เหล็กบูรณาการที่ปรับปรุงให้กับการส่งสัญญาณความแตกต่างและการปฏิเสธเสียงกระแสทั่วไปEMI และการปรับปรุงการทํางานของบิตเออร์โรในสภาพแวดล้อม 10G ความเร็วสูง

9. LP72431ANL เหมาะสําหรับการใช้งานในบ้านและ SOHO ได้หรือไม่

คําตอบ:
ใช่ LP72431ANL เหมาะสําหรับอุปกรณ์ SOHO ( Small Office / Home Office) เช่น โมเดม ADSL หรือพอร์ต LAN ที่บูรณาการความสามารถในกระแสไฟฟ้าสูงและช่วงอุตสาหกรรมอุณหภูมิทําให้มันมีคุณค่าพิเศษในระบบ PoE++ ขององค์กรและอุตสาหกรรมในกรณีที่ผลงานและความน่าเชื่อถือเป็นสิ่งสําคัญ

10ผู้ออกแบบควรยืนยัน LP72431ANL ในระบบของพวกเขาอย่างไร

คําตอบ:
วิศวกรออกแบบควรรับรอง LP72431ANL ในส่วนของEthernet PHY, แม็กเนติกส์ และการออกแบบร่วมกันการตรวจสอบที่สําคัญประกอบด้วย:

• การวัดความสมบูรณ์ของสัญญาณ (แผนภูมิตา, ปริมาตร S)
• การจัดการความเบี้ยว DC ภายใต้ภาระ PoE++
• การสูญเสียการกลับและการสูญเสียการใส่ผ่านช่วงความถี่หลัก
• การทดสอบความละเอียดและความทนทานแบบ dielectric

การรวมการประเมินเหล่านี้ จะทําให้ระบบทํางานและสอดคล้องได้ดีที่สุด

11ข้อดีของ AutoMDX ที่บูรณาการคืออะไร?

คําตอบ:
รายการAutoMDXความสามารถทําให้การเชื่อมต่ออินเตอร์เฟซเครือข่ายง่ายขึ้น โดยการตรวจจับและตั้งค่าคู่ส่ง/รับที่เหมาะสมโดยอัตโนมัติ.

12ฉันหาข้อมูลเต็มๆ และร่องรอย PCB ได้ที่ไหน?

คําตอบ:
แผ่นข้อมูลครบถ้วนที่มีรายละเอียดไฟฟ้า การมอบหมาย pin แผนผัง PCB ที่แนะนํา และภาพวาดกลเว็บไซต์ LINK-PPหรือติดต่อผู้จําหน่ายที่ได้รับอนุญาต สําหรับการสนับสนุนทางเทคนิค กรุณาติดต่อกับผู้แทนขายหรือวิศวกรรม LINK-PP
