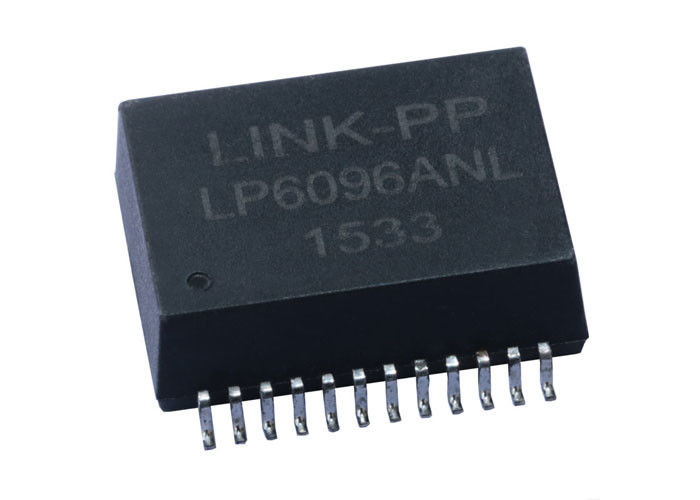

7490220122 PoE+ 4PPoE SMT เครื่องแปลง 1000BASE-T -40°C ถึง +105°C


7490220122 WE-LAN เป็นทรานฟอร์ม LAN ที่แข็งแกร่งและติดตั้งบนพื้นผิวที่ออกแบบมาสําหรับอินเตอร์เฟซ 10/100/1000BASE-T PHY พร้อมการสนับสนุน IEEE 802.3bt 4-pair PoE (4PPoE / PoE +)ออกแบบสําหรับอุปกรณ์เครือข่ายอุตสาหกรรมและพาณิชย์ผสมผสานการแยกกันสูง (1500 Vrms) การปฏิเสธแบบทั่วไปที่แข็งแรงและความอดทนต่ออุตสาหกรรม (-40 °C ถึง +105 °C) ทําให้มันเหมาะสมสําหรับสวิทช์, รูเตอร์,และโมดูลเอเธอร์เน็ตที่จํากัด.


7490220122 PoE+ เครื่องแปลง ลักษณะสําคัญ:

• รองรับ 10/100/1000BASE-T (Gigabit Ethernet)
• มีความสามารถ PoE+ / 4PPoE, ออกแบบให้ได้ถึง 1000 mA ต่อกระแทกกลาง
• ความดันการแยกสูง: 1500 Vrms (ทดสอบ Hi-Pot)
• อุปทาน 350 μH สําหรับการปฏิเสธเสียงแบบทั่วไปที่แข็งแรง
• พัสดุที่ติดตั้งบนพื้นผิว (SMT) สําหรับการประกอบอัตโนมัติ
• อุณหภูมิการทํางานที่กว้าง: -40 °C ถึง +105 °C
• RoHS, REACH และ UL (cURus)

ข้อมูลทั่วไปของ 7490220122 โมดูลแปลง:

1.อุณหภูมิการทํางาน: เครื่องแปลงมีอุณหภูมิการทํางานที่น่าเชื่อถือจาก -40 °C ถึง +105 °C. มันทํางานอย่างน่าเชื่อถือในสภาพร้อนและเย็นมาก

2 การทดสอบ Hipot: ความยืดหยุ่นและคุณภาพตรงกับ 1500Vrms มาตรฐานของอุตสาหกรรม

3. ความสอดคล้อง: เครื่องแปลง Ethernet เป็นที่สอดคล้องอย่างเต็มที่กับ IEEE 802.3bt สําหรับ 4PPoE. มันรับประกันความสอดคล้องกับมาตรฐานอุตสาหกรรมล่าสุด


7490220122 การออกแบบ:

1การจัดวาง PCB ที่แนะนํา:

2. การวาดแผน

ความสามารถ Power over Ethernet (PoE)

• PoE Standard: IEEE 802.3bt (4PPoE)
• ความสามารถในปัจจุบัน: ออกแบบเพื่อรองรับการใช้งานสูงสุด 1000 mA ต่อกระบอกกลาง
• การใช้ Center Tap: การส่งพลังงานผ่านปิน 13 ราคา 24 (ดูการออกแบบทางการ)

เครื่องแปลง PoE LAN นี้เหมาะสําหรับสวิทช์ PoE, เครื่องฉีด และอุปกรณ์ที่ใช้พลังงาน (PD) ที่การจัดส่งพลังงานที่มั่นคงและความสมบูรณ์แบบของสัญญาณมีความสําคัญ

รายละเอียดไฟฟ้าของ 7490220122 PoE+ LAN แทรนสฟอร์เมอร์

(เงื่อนไขการทดสอบ: +20 °C, 33% RH เว้นแต่ระบุต่างหาก)

วัสดุและการอนุมัติของ PoE Transformer:

• วัสดุพื้นฐานทําจากวัสดุเฟอริทที่ทนทาน ซึ่งเป็นพื้นฐานที่แข็งแกร่งสําหรับการถ่ายทอดข้อมูลอย่างต่อเนื่อง
• การเคลือบผิวด้วย Cu-Ni-Sn เพิ่มความสามารถในการนําไฟฟ้าและความต้านทานต่อการกัดกร่อน
• สายที่ใช้คือ 0UEW / Y 180 สําหรับคุณสมบัติไฟฟ้าที่ดีกว่า
• กล่องทําจาก DAP กล่องสีดํา มันตรงกับมาตรฐาน UL 94V-0 สําหรับความทนทานต่อไฟและการรับประกันความปลอดภัย

ความเข้ากันและการออกแบบ หมายเหตุ

1. รองรับกับชิปเซ็ต Gigabit PHY แบบหลัก (Broadcom, Marvell, Realtek, Microchip, TI เป็นต้น)

2. ปรับปรุงให้ดีสําหรับการออกแบบแม่เหล็ก SMT Ethernet โดยใช้เครื่องแปลงที่แยกแยก

3แนะนําให้ปฏิบัติตามแนวทางการวางแผน PCB Ethernet มาตรฐานสําหรับ:

• การควบคุมอุปสรรคคู่ความแตกต่าง
• การนําทางที่สั้นสําหรับ PoE
• ความกว้างของทองแดงที่เหมาะสมและความสะดวกทางความร้อนสําหรับเส้นทางกระแสไฟฟ้าสูง

7490220122 WE-LAN 1000BASE-T SMT Transformer เป็นตัวแก้ไขที่แข็งแรงและผ่านการพิสูจน์สําหรับ Gigabit Ethernet และ PoE + แอปพลิเคชั่น

ด้วยความดึงดูดความหนาวสูง EMI ที่ดีเยี่ยม ความสามารถปัจจุบัน PoE และการจัดอันดับอุตสาหกรรมอุณหภูมิมันเป็นทางเลือกที่เหมาะสมสําหรับวิศวกรและมืออาชีพการจัดหาที่มองหาองค์ประกอบแม่เหล็ก LAN ที่น่าเชื่อถือได้ในสภาพแวดล้อมเครือข่ายที่ต้องการ.
