รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LP1197NL
เอกสาร: LP1197NL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
พี/เอ็น: |
LP1197NL |
เครื่องกล: |
12.7x9.30x6.20มม |
อัตราส่วนเปลี่ยน: |
1:1 |
สนับสนุน: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |
OCL: |
350 µh นาที |
แรงดันไฟฟ้าแยก: |
1,500 VRMS |
อัตราข้อมูล: |
10/100BASE-TX |
จํานวนช่องทาง/ท่าเรือ: |
เดี่ยว |
โพอี: |
โพอี |
ประเภทการติดตั้ง: |
smt |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
พี/เอ็น: |
LP1197NL |
เครื่องกล: |
12.7x9.30x6.20มม |
อัตราส่วนเปลี่ยน: |
1:1 |
สนับสนุน: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |
OCL: |
350 µh นาที |
แรงดันไฟฟ้าแยก: |
1,500 VRMS |
อัตราข้อมูล: |
10/100BASE-TX |
จํานวนช่องทาง/ท่าเรือ: |
เดี่ยว |
โพอี: |
โพอี |
ประเภทการติดตั้ง: |
smt |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |

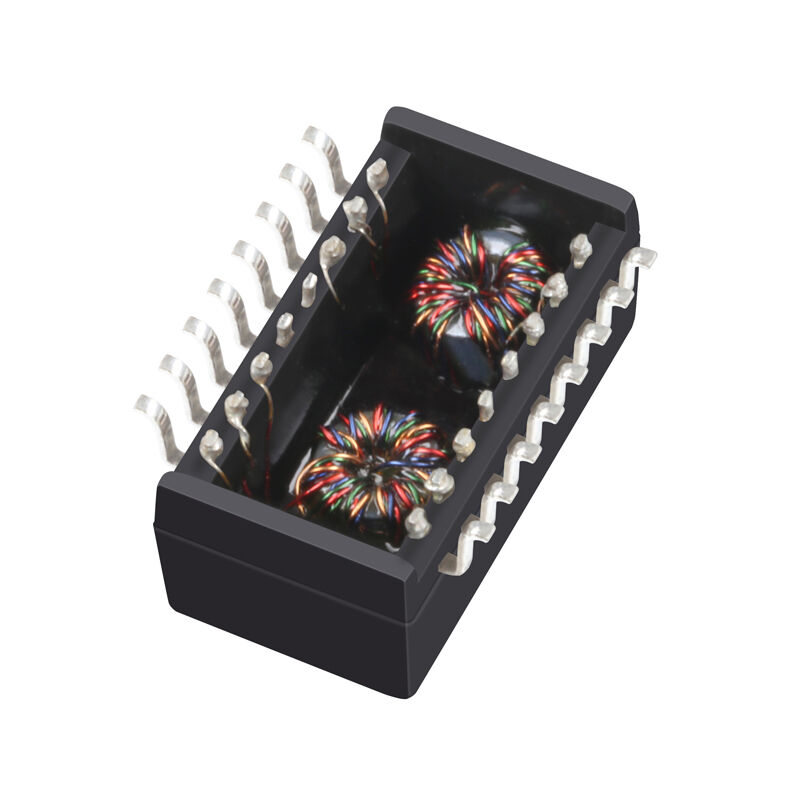

รายการLP1197NLคือโมดูลทรานฟอร์เมอร์ PoE LAN แบบเบส-TXออกแบบสําหรับอุปกรณ์ Ethernet ที่ต้องการทั้งการส่งข้อมูลที่น่าเชื่อถือและการสนับสนุน Power over Ethernet (PoE)สร้างขึ้นด้วยการก่อสร้างกรอบเปิดและปรับปรุงให้กับเครื่องติดตั้งบนผิว (SMT), LP1197NL รวมแปลงแยกและองค์ประกอบการกรองเพื่อรับรองความสมบูรณ์แบบของสัญญาณ, การดุจ EMI และการส่งพลังงานที่ปลอดภัยผ่านสาย Ethernet คู่บิด
ตรงกับรายละเอียด IEEE 802.3 Ethernetและมีการแยก 1500 Vrms, LP1197NL ใช้กันมากในอุปกรณ์ VoIP, อุปกรณ์เครือข่าย SOHO, LAN-on-Motherboard (LOM) การออกแบบ, เครื่องสวิทช์ Ethernet, และ PoE-enabled embedded systems.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | LP1197NL |
| ประเภทของเครื่องแปลง | เครื่องแปลง LAN |
| การใช้งาน | อีเทอร์เน็ต (PoE) |
| จํานวนท่าเรือ | ท่าเรือเดียว |
| ความเร็ว | 10/100Base-TX |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| แพ็คเกจ | เทป & รีล |
| การก่อสร้าง | เปิดกรอบ |
| ปิ้น | 16 |
| หลักต่อท่า | 2 |
| Auto-MDIX | ใช่ |
| ความสูงของพัสดุ | 00.244 นิ้ว / 6.20 มม. |
| ความยาวของพัสดุ | 00.500 นิ้ว / 12.70 มิลลิเมตร |
| ความกว้างของพัสดุ | 00.366 นิ้ว / 9.30 มิลลิเมตร |
| อุณหภูมิการทํางาน | 0 °C ถึง +70 °C |
|
1อัตราการหมุน ((± 2%): |
|
|
|
TX=1CT:1CT RX=1CT:1CT |
||
|
2อุปทาน OCL: 350uH MIN |
||
|
@100KHz/0.1V,8mA DC Bias |
||
|
3. การใส่เสีย: |
||
|
-1.2dB MAX @ 1.0-100MHz |
||
|
4การเสียคืน: |
||
|
-16dB MIN @ 1-30MHz |
||
|
-14dB MIN @ 40MHz |
||
|
-13dB MIN @ 50MHz |
||
|
-12dB MIN @ 60-80MHz |
||
|
5พูดกันข้าม: |
||
|
-44dB MIN @ 30MHz |
||
|
-40dB MIN @ 60MHz |
||
|
-35dB MIN @ 100MHz |
||
|
6การปฏิเสธแบบทั่วไป: |
||
|
-43dB MIN @ 30MHz |
||
|
-37dB MIN @ 60MHz |
||
| -33dB MIN @ 100MHz | ||
|
7. การทดสอบแบบ Hipot: 1500Vrms MIN |
||
ไม่เหมือนกับเครื่องแปลง LAN ที่ไม่ใช่ PoE แบบมาตรฐาน LP1197NL ถูกออกแบบมาเพื่อจัดการกระแสไฟฟ้าปรับปรุงแบบ DC ที่เกี่ยวข้องกับการจัดส่งพลังงาน PoEขณะที่ยังคงการทํางานแม่เหล็กที่มั่นคง โครงสร้างแปลงของมันลดให้น้อยที่สุดความชุ่มชื่นของแกนการประกัน:
ซึ่งทําให้ LP1197NL เหมาะสําหรับโทรศัพท์ VoIP ที่ใช้ PoE, กล้อง IP, จุดการเข้าถึง และอุปกรณ์เอเธอร์เน็ตที่ติดตั้ง.
รายการLP1197NLเป็นระบบ PoE ที่น่าเชื่อถือโมดูลแปลง LAN 10/100Base-TXออกแบบมาสําหรับอุปกรณ์เอเธอร์เน็ตที่คอมพัคต์และประหยัด ด้วยความโดดเดี่ยวที่แข็งแกร่ง ผลงาน EMI ที่ยอดเยี่ยม และความสอดคล้องที่ผ่านการพิสูจน์และแอพลิเคชันพีโออีเน็ตเวิร์คที่ฝังไว้.
ตอบ: ใช่ LP1197NL ถูกออกแบบมาโดยเฉพาะสําหรับระบบ PoE Ethernet, การสนับสนุนกระแสไฟฟ้าปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุง
A: LP1197NL หนุน10Base-T และ 100Base-TXแอพลิเคชัน Ethernet เร็ว
ตอบ: ครับการแยก 1500 Vrms, ตอบสนองความต้องการความปลอดภัย Ethernet และ PoE ที่เหมือนกัน
ตอบ: ใช่ โมดูลถูกจัดส่งในการบรรจุเทป & รีลและสนับสนุนกระบวนการการไหลกลับ SMT แบบมาตรฐาน
