รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: SGS, UL,CE,ISO9001:2008,Reach
หมายเลขรุ่น: RTC-1QDBAM1A
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.11-$12
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 208K/เดือน
รายการ: |
RTC-1QDBAM1A |
หมวดหมู่: |
1x4 พอร์ต RJ45 พร้อม Magnetics |
ความเร็ว: |
10/100/1000BASE-T |
การติดตั้ง: |
ผ่านรู |
ตัวบ่งชี้: |
ไฟ LED |
ไฟล์: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |
รายการ: |
RTC-1QDBAM1A |
หมวดหมู่: |
1x4 พอร์ต RJ45 พร้อม Magnetics |
ความเร็ว: |
10/100/1000BASE-T |
การติดตั้ง: |
ผ่านรู |
ตัวบ่งชี้: |
ไฟ LED |
ไฟล์: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |
The RTC-1QDBAM1A เป็นโมดูลแจ็ค RJ45 ความหนาแน่นสูง 4 พอร์ต (1x4) พร้อมวงจรแม่เหล็ก 10/100/1000Base-T ในตัว ออกแบบมาสำหรับการใช้งานเครือข่ายประสิทธิภาพสูง ผสมผสานการป้องกัน EMI ที่เหนือกว่า ไฟ LED แสดงสถานะในตัว และขนาดกะทัดรัดเพื่อประหยัดพื้นที่บนแผงวงจร เหมาะอย่างยิ่งสำหรับสวิตช์ เราเตอร์ และอุปกรณ์คอมพิวเตอร์อุตสาหกรรมที่ต้องการพอร์ต Ethernet ความเร็วสูงหลายพอร์ต
| หมวดหมู่ | พารามิเตอร์ | ข้อมูลจำเพาะทางเทคนิค / ค่า |
|---|---|---|
| ทั่วไป | ประเภทผลิตภัณฑ์ | โมดูลแจ็ค RJ45 1x4 พอร์ต พร้อมวงจรแม่เหล็กในตัว (Tab-Up) |
| การใช้งาน | 10/100/1000 Base-T (Gigabit Ethernet) | |
| ประเภทการติดตั้ง | เทคโนโลยี Through-Hole (THT) | |

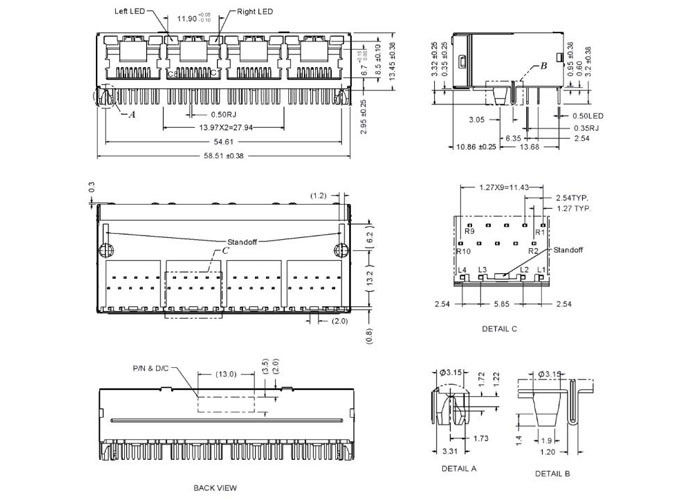

| เชิงกล | ความยาวโดยรวม | 58.51 ± 0.38 มม. |
| ความสูงโดยรวม | 13.45 ± 0.38 มม. | |
| ระยะห่างระหว่างพอร์ต | 13.97 มม. | |
| ความยาว Solder Tail | 3.2 ± 0.38 มม. | |
| การป้องกัน | โล่โลหะเต็มรูปแบบพร้อมแท็บกราวด์ EMI (รายละเอียด B) | |
| ไฟฟ้า | อัตราส่วนรอบ | 1:1 สำหรับทั้ง 4 ช่อง (อินพุตถึงเอาต์พุต) |
| แรงดันไฟฟ้าแยก | แยก 2 kV AC (ขาสัญญาณไปยังโล่) | |
| ตัวต้านทานการสิ้นสุด | ตัวต้านทาน 75Ω ในตัว (การปราบปรามสัญญาณรบกวนแบบโหมดร่วม) | |
| การกำหนดค่าพิน | 10 ขาสัญญาณ (R1–R10) + 4 ขา LED (L1–L4) ต่อพอร์ต | |
| การแยกวงจร | ตัวเก็บประจุแรงดันสูง 1000 pF ไปยังกราวด์โล่ | |
| ข้อมูลจำเพาะ LED | LED ซ้าย (L3–L4) | สีเดียว: เขียว (λp = 565 nm) |
| LED ขวา (L1–L2) | สองสี: ส้ม (λp = 610 nm) / เขียว (λp = 565 nm) | |
| แรงดันไฟฟ้าไปข้างหน้า (Vf) | 1.7 V – 2.6 V (@ 20 mA) | |
| กระแสย้อนกลับ (Ir) | สูงสุด 10 μA (@ Vr = 5 V) |
1. ประสิทธิภาพการส่งสัญญาณ: รองรับ 10/100/1000Base-T (Gigabit Ethernet)
2. อัตราส่วนรอบ:1:1 (ปฐมภูมิต่อทุติยภูมิ) สำหรับทั้ง 4 ช่อง
3. การแยกแรงดันสูง: แยก 2 kV AC ระหว่างสัญญาณและโล่ พร้อมตัวเก็บประจุแยก 1000 pF ไปยังกราวด์โล่
4. การสิ้นสุดภายใน: ตัวต้านทาน 75 Ω ในตัวสำหรับการปราบปรามสัญญาณรบกวนแบบโหมดร่วม
5. คุณสมบัติ LED:
