รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO 9001,ISO 14001,UL,SGS,REACH
หมายเลขรุ่น: 7498111120AR
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1000 / 5K, 20K
ราคา: $0.46
รายละเอียดการบรรจุ: 110pcs / รีล
เวลาการส่งมอบ: 3-5 วัน
เงื่อนไขการชำระเงิน: TT, NET30 / 60/90 วัน, Western Union, D / P
สามารถในการผลิต: 100K-PCS / เดือน
หมายเลขชิ้นส่วน: |
7498111120AR |
เทียบเท่า: |

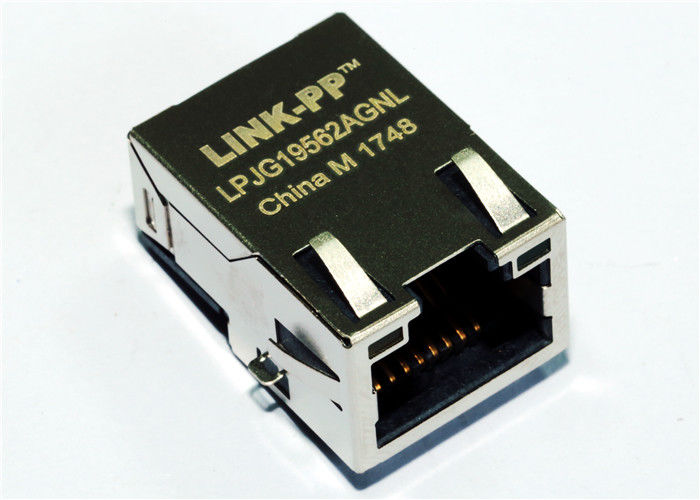

LPJG19562AGNL |
พิมพ์: |
Rj45 พร้อมแม่เหล็ก |
การติดตั้ง: |
smt |
อัตราข้อมูล: |
1000Base-T (กิกะบิตอีเธอร์เน็ต) |
การกำหนดค่าพอร์ต: |
1x1 (พอร์ตเดี่ยว) |
การวางแนวแท็บ: |
แท็บ |
ตัวบ่งชี้ LED: |
เหลืองเขียว |
อุณหภูมิในการทำงาน: |
-40 ° C สูงถึง +85 ° C |
สถานะ PoE: |
ไม่ใช่ PoE |
โหมดชิป Phy: |
ปัจจุบัน |
ไฟล์: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |
หมายเลขชิ้นส่วน: |
7498111120AR |
เทียบเท่า: |
LPJG19562AGNL |
พิมพ์: |
Rj45 พร้อมแม่เหล็ก |
การติดตั้ง: |
smt |
อัตราข้อมูล: |
1000Base-T (กิกะบิตอีเธอร์เน็ต) |
การกำหนดค่าพอร์ต: |
1x1 (พอร์ตเดี่ยว) |
การวางแนวแท็บ: |
แท็บ |
ตัวบ่งชี้ LED: |
เหลืองเขียว |
อุณหภูมิในการทำงาน: |
-40 ° C สูงถึง +85 ° C |
สถานะ PoE: |
ไม่ใช่ PoE |
โหมดชิป Phy: |
ปัจจุบัน |
ไฟล์: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |
ตัวเชื่อมต่อ 7498111120AR SMT RJ45 เป็นแจ็ค RJ45 แบบมีชีลด์ 1 พอร์ตประสิทธิภาพสูงพร้อมแม่เหล็กในตัว ออกแบบมาเพื่อการสื่อสาร 1000BASE-T Gigabit Ethernet ที่เชื่อถือได้ในระบบอุตสาหกรรมและระบบฝังตัวที่มีความต้องการสูง สร้างขึ้นสำหรับการติดตั้ง SMT การวางแนวแท็บอัพ และสภาพแวดล้อมการทำงาน -40 °C ถึง +85 °C ตัวเชื่อมต่อนี้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความสมบูรณ์ของสัญญาณในระยะยาว ความเสถียรทางกล และการรวม PCB ขนาดกะทัดรัดเป็นสิ่งสำคัญ
ออกแบบมาเพื่อความเข้ากันได้กับอีเทอร์เน็ต IC และแพลตฟอร์มเครือข่ายอุตสาหกรรมที่หลากหลาย 7498111120AR รองรับการใช้งานในอีเธอร์เน็ตอุตสาหกรรม, EtherCAT, Profinet, เราเตอร์, สวิตช์, กล้อง IP, ฮับ และอุปกรณ์ IoT โครงสร้างป้องกัน ไฟ LED ในตัว และประสิทธิภาพทางไฟฟ้าที่แข็งแกร่ง ทำให้เป็นตัวเลือกในอุดมคติสำหรับระบบเครือข่ายขนาดกะทัดรัดที่ต้องการการเชื่อมต่อกิกะบิตที่เชื่อถือได้
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทตัวเชื่อมต่อ | แจ็ค RJ45 พร้อมแม่เหล็กในตัว |
| จำนวนพอร์ต | 1 ท่าเรือ |
| การกำหนดค่าการติดต่อ | 8P8C |
| ประเภทการติดตั้ง | เอสเอ็มที/เอสเอ็มดี |
| ปฐมนิเทศ | แนวตั้ง สไตล์ขอบกระดาน |
| สไตล์แท็บ | แท็บขึ้น |
| การป้องกัน | ป้องกัน |
| แท็บโล่ | ใช่ |
| ความสูงของบอร์ด | 0.365 นิ้ว / 9.26 มม |
| ประเภท LED | เหลือง/เขียว |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ความเร็วอีเทอร์เน็ต | 10/100/1000BASE-T |
| การปฏิบัติตามมาตรฐาน | อีอีอี 802.3ab |
| AutoMDIX | รองรับ |
| โพอี | ไม่ใช่ PoE |
| โอซีแอล | นาที. 350 µH |
| เงื่อนไขการทดสอบสำหรับ OCL | 100 kHz / 100 mV พร้อมไบแอส DC 8 mA |
| เปลี่ยนอัตราส่วน | 1:1 Tx / Rx |
| ซีเอ็มอาร์อาร์ | นาที. -30 เดซิเบล (1 เมกะเฮิรตซ์–30 เมกะเฮิรตซ์) |
| ครอสทอล์ค | นาที. -37 เดซิเบล (1 เมกะเฮิรตซ์–30 เมกะเฮิรตซ์) |
| การสูญเสียการแทรก | สูงสุด -1.0 เดซิเบล (1–100 เมกะเฮิรตซ์) |
| การสูญเสียผลตอบแทน | ปรับให้เหมาะสมในช่วง 1–100 MHz |
| การทดสอบฮิพอต | 2250 Vdc เป็นเวลา 1 นาที |
ตัวเชื่อมต่อ 7498111120AR SMT RJ45 เหมาะสำหรับอุปกรณ์เครือข่ายและอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมที่ต้องการการเชื่อมต่อกิกะบิตที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรงหรือไวต่ออุณหภูมิ
การใช้งานทั่วไปได้แก่:
7498111120AR สร้างขึ้นด้วยวัสดุที่คัดสรรมาเพื่อความทนทาน ประสิทธิภาพของสัญญาณ และการปฏิบัติตามข้อกำหนด
| ส่วนประกอบ | วัสดุ/การเคลือบ |
|---|---|
| ที่อยู่อาศัย | เทอร์โมพลาสติก UL 94V-0 |
| วัสดุหลัก | เฟอร์ไรต์ |
| โล่ | ฐานโลหะผสมทองแดงพร้อมชุบนิกเกิล 50 µ" |
| การชุบหน้าสัมผัส | ทองคำ 30 µ" บนพื้นที่สัมผัส |
| ประสานหาง | ดีบุกเหนือนิกเกิล 100% |
| ลวด | อยู/ป 180°C |
การใช้ตัวเรือนแบบมีฉนวนหุ้มและการชุบหน้าสัมผัสที่มีคุณภาพช่วยสนับสนุนประสิทธิภาพที่เชื่อถือได้และอายุการใช้งานที่ยาวนาน
ที่7498111120AR ขั้วต่อ SMT RJ45ถูกสร้างขึ้นเพื่อใช้ในอุตสาหกรรมและรองรับสภาพแวดล้อมการทำงานที่มีความต้องการสูง
บรรจุภัณฑ์แบบเทปและม้วนทำให้ชิ้นส่วนสะดวกสำหรับการผลิตปริมาณมากและสายการประกอบแบบหยิบและวาง
