รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: VP6014HF
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
สิ่งของ: |
VP6014HF |
ข้าม PN: |

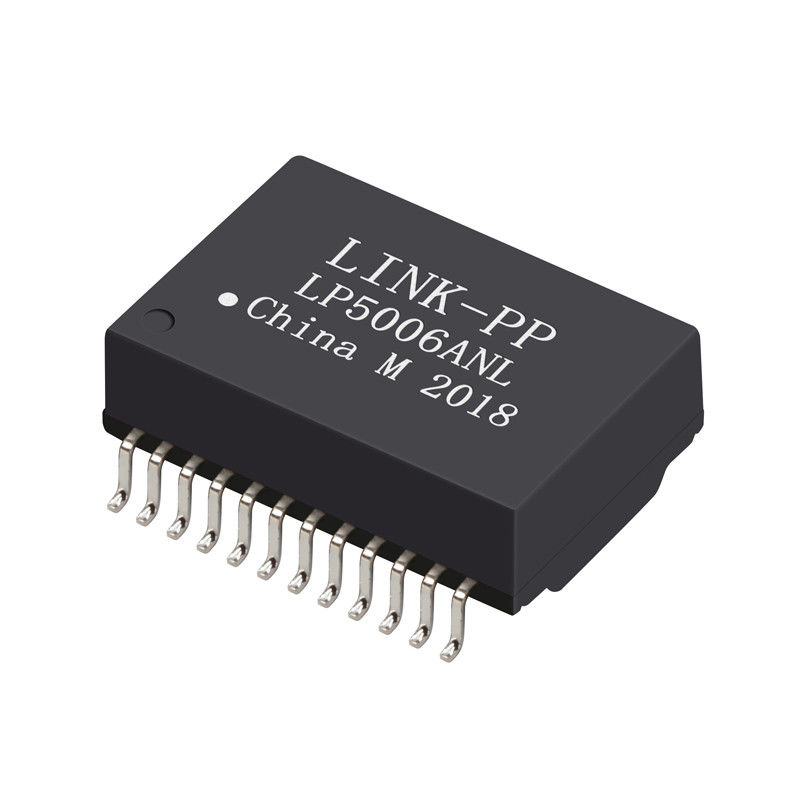

LP5006ANL |
Pin No: |
24 Pins |
ชุด: |
Single Port GigE Transformer |
รูปแบบการสิ้นสุด: |
SMD / SMT |
แรงดันไฟฟ้าแยก:: |
1500V |
ตัวอย่าง: |
ข้อเสนอฟรี |
ส่วนข้าม: |
VP6014HF = LP5006ANL |
สิ่งของ: |
VP6014HF |
ข้าม PN: |
LP5006ANL |
Pin No: |
24 Pins |
ชุด: |
Single Port GigE Transformer |
รูปแบบการสิ้นสุด: |
SMD / SMT |
แรงดันไฟฟ้าแยก:: |
1500V |
ตัวอย่าง: |
ข้อเสนอฟรี |
ส่วนข้าม: |
VP6014HF = LP5006ANL |
ประจุไฟฟ้าเฉพาะที่ 25 °C
ค่าความเหนี่ยวนำ .......................... 350 µH นาที
ด้วย 8 mA DC อคติที่ 100 KHz, 0.2 V
ตัวเหนี่ยวนำการรั่วไหล .......... 0.50 µH สูงสุด
@ 100 KHz, 0.2 V
ความจุระหว่างกัน ........25 pF typ.
@ 100 KHz, 0.2 V
ความต้านทานกระแสตรง .................... สูงสุด 0.90 Ω
การสูญเสียการแทรก ..................0.3-100 MHz
-1.1 เดซิเบลสูงสุด
การสูญเสียผลตอบแทน (dB min.)
0.3-30 MHz .....................................-18
40 MHz .........................................-14.4.........
50 MHz .........................................-13.1.........
60-80 MHz ....................................-12
Cross Talk (ต่ำสุด dB)
0.3-30 MHz .................................-35
60-100 MHz ....................................-28
การปฏิเสธโหมดทั่วไป (ขั้นต่ำ dB)
0.3-30 MHz ....................................-40
60 เมกะเฮิรตซ์ ................................................-35
80-100 MHz ....................................-30
อัตราส่วนการหมุน ........................... 1 CT:1±5 %
Isolation Hi-Pot ....1500 VAC 1 mA 1 วินาที
อุณหภูมิในการทำงาน
.................................. -40° C ถึง +85 °C
|
คำอธิบายแพ็คเกจ Mfr
|
เป็นไปตามมาตรฐาน ROHS
|
|
เป็นไปตามข้อกำหนด REACH
|
ใช่
|
|
เป็นไปตามมาตรฐาน RoHS ของสหภาพยุโรป
|
ใช่
|
|
สถานะ
|
ใช้งานมากกว่า 20 ปี
|
|
ประเภทหม้อแปลง Transformer
|
ดาต้าคอม ทรานส์ฟอร์เมอร์
|
|
ใบสมัคร
|
แลน;10/100/1000 เบส-ที;อีเธอร์เน็ต
|
|
แรงดันแยก
|
1500.0 V
|
|
LINK-PP ครอส
|
LP5007NL ซีรี่ส์เทียบเท่าครอส
|
|
มีไฟล์ให้
|
เอกสารข้อมูล / PDF , 3D Step / IGS
|
|
ผู้ผลิต Series
|
PT61020EL ครอสพินกับพินอนาล็อก
|
|
คุณสมบัติการติดตั้ง
|
เมาท์พื้นผิว
|
|
จำนวนฟังก์ชัน
|
4
|
|
อุณหภูมิในการทำงาน-Min
|
-40.0 องศาเซลเซียส
|
|
อุณหภูมิในการทำงาน-Max
|
85.0 องศาเซลเซียส
|
|
วิธีการบรรจุ
|
เทป & ม้วน 350 ชิ้น/ม้วน
|
|
มิติทางกายภาพ
|
L17.62XB12.2XH6.0 (มม.)
|
|
ตัวเหนี่ยวนำหลัก
|
350.0 µH
|
|
เสร็จสิ้นเทอร์มินัล
|
ดีบุก
|
|
เปลี่ยนอัตราส่วน (Np:Ns)
|
1CT:1;1CT:1
|
|
ส่วนสูง
|
6.0 มม.
|
|
ความยาว
|
17.62 มม.
|
|
ความกว้าง
|
12.2 มม.
|
|
คุณสมบัติเพิ่มเติม
|
ขนาดสูงรวมถึง TEMINAL ด้วย
|
