ตัวเชื่อมต่อ RJ45 แบบหลายพอร์ตและแบบพอร์ตเดียว — คู่มือทางเทคนิคสำหรับการจัดซื้อจัดจ้างด้านวิศวกรรม

บทนำ

สำหรับการติดตั้งเครือข่ายที่มีความน่าเชื่อถือสูง—สวิตช์, บอร์ดฝังตัว, เราเตอร์สำหรับอุตสาหกรรม—การเลือกระหว่าง พอร์ตเดียว และ หลายพอร์ต ขั้วต่อ RJ45 ส่งผลกระทบโดยตรงต่อความหนาแน่นของการออกแบบ, ความเรียบง่ายของ BOM, ประสิทธิภาพ EMI และความสามารถ PoE LINK-PP นำเสนอทั้งสองประเภทพร้อมตัวเลือกที่ออกแบบมาสำหรับความเร็ว, การรวมแม่เหล็ก, การป้องกัน และความทนทานต่อความร้อน

1. ขั้วต่อ RJ45 แบบพอร์ตเดียว

การใช้งานและการรวมการออกแบบ

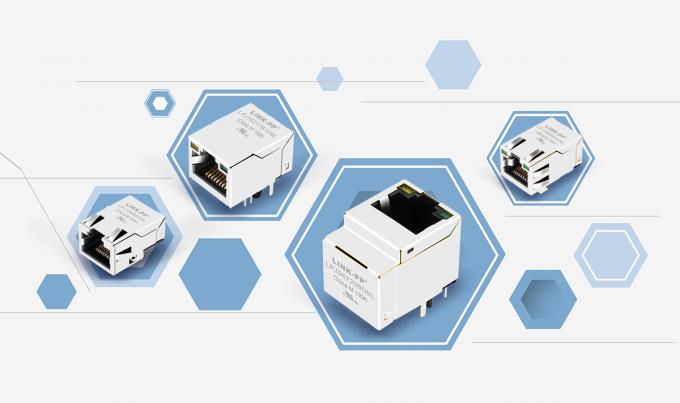

RJ45 แบบพอร์ตเดียว (1×1) Modjacks/Magjacks เหมาะสำหรับแอปพลิเคชันที่มีพอร์ตอีเทอร์เน็ตแบบแยก—ตัวอย่างเช่น บอร์ดพัฒนา, เกตเวย์ และอุปกรณ์ช่องสัญญาณเดียว กลุ่มผลิตภัณฑ์ของ LINK-PP ครอบคลุมอัตรา 10/100Base-T, 1000Base-T และ 2.5G–10GBase-T ที่กำลังมาแรง.

คุณสมบัติทั่วไป:

• การออกแบบ 8P8C, tab-up/down, THT หรือ SMT
• การป้องกันเสริม, ไฟแสดงสถานะ LED, Auto-MDIX
• ช่วงการทำงานในอุตสาหกรรมสูงถึง +85°C หรือสูงกว่า
• ฉนวนที่แข็งแกร่ง, สัญญาณที่เชื่อถือได้ผ่านแม่เหล็กฝังตัว

​

2. ขั้วต่อ RJ45 หลายพอร์ต

การกำหนดค่าพอร์ตและความหนาแน่น

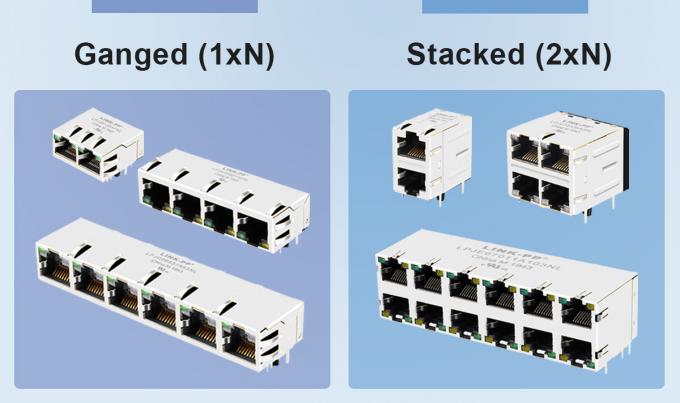

อาร์เรย์หลายพอร์ตของ LINK-PP รวมถึงตัวเลือกแถวเดียว (1×2,1×3,1×4, 1×6, 1×8) และแถวคู่แบบซ้อน (2×1, 2×2, 2×4, 2×6, 2×8)—รองรับพอร์ตอีเทอร์เน็ตสูงสุด 16 พอร์ตในพื้นที่ขนาดกะทัดรัด.

คำแนะนำในการออกแบบและข้อมูลจำเพาะทั่วไป

ตามคู่มือการออกแบบของ LINK-PP:

• รองรับความเร็วสูงสุด 10GBase-T และ HDBase-T
• ตัวเลือก PoE ที่มี: non-PoE, PoE, PoE+, PoE++, 2-pair หรือ 4-pair
• ประเภทการติดตั้ง: through-hole, SMT, pin-in-paste, press-fit
• การป้องกันและ LED เป็นตัวเลือกตามความต้องการในการออกแบบ
• เกรดอุณหภูมิในการทำงาน: 0°C/+70°C, –40°C/+85°C, –55°C/+105°C

3. ตารางเปรียบเทียบ: พอร์ตเดียวเทียบกับหลายพอร์ต

4. ข้อควรพิจารณาในการออกแบบและการจัดซื้อ

• การรองรับความเร็ว: เลือกตามคลาสอีเทอร์เน็ตที่ต้องการ (เช่น 10Base-T, 100Base-TX, 1000Base-T, 2.5GBase-T, 5GBase-T, 10GBase-T).
• ข้อกำหนด PoE: รองรับ Non-PoE, PoE, PoE+, PoE++, 2pr PoE, 4pr PoE เป็นไปตามมาตรฐาน IEEE 802.3af/at.
• ข้อมูลจำเพาะด้านความร้อนและสิ่งแวดล้อม: สำหรับบอร์ดอุตสาหกรรม ให้เลือกชิ้นส่วนที่ให้คะแนนที่ –40°C หรือต่ำกว่า
• การจัดการ EMI: ขอแนะนำให้ใช้โมดูลที่มีการป้องกันเมื่อใช้ลิงก์ความเร็วสูงหรือในสภาพแวดล้อมที่มีเสียงดัง
• รูปแบบการติดตั้งและเลย์เอาต์: THT เทียบกับ SMT เทียบกับ THR, tab-down/up, รูปแบบสลัก, เสาเก็บรักษาบอร์ด—ปรับให้เหมาะสมสำหรับการประกอบ PCB และความเสถียรทางกล
• การปฏิบัติตามข้อกำหนดและความน่าเชื่อถือ: ขั้วต่อ RJ45 ทั้งหมดรองรับการรับรอง RoHS, UL, ISO เพื่อการใช้งานที่เชื่อถือได้

บทสรุป

สำหรับ หัวหน้าโครงการและวิศวกรจัดซื้อ ที่วางแผนการรวมเครือข่ายแบบชิปต่อบอร์ด:

1. ใช้ ขั้วต่อ RJ45 แบบพอร์ตเดียว เมื่อพอร์ตแต่ละพอร์ต, เลย์เอาต์ที่ยืดหยุ่น และความทนทานต่อความร้อนสูงเป็นสิ่งสำคัญ
2. เลือก โมดูล RJ45 หลายพอร์ต สำหรับการออกแบบความหนาแน่นสูงและการประกอบที่คล่องตัว—โดยเฉพาะอย่างยิ่งในสวิตช์, เราเตอร์ หรือระบบฝังตัวแบบหลายพอร์ต
3. ประเมินความเร็ว, การรองรับ PoE, การป้องกัน, การกำหนดค่า LED, รอยเท้าบอร์ด และการให้คะแนนด้านสิ่งแวดล้อมเมื่อเลือกส่วนประกอบ
4. กลุ่มผลิตภัณฑ์ของ LINK-PP เหมาะสำหรับแอปพลิเคชันระดับมืออาชีพพร้อมเอกสารข้อมูลที่ตรวจสอบแล้วและการรับรองการปฏิบัติตามข้อกำหนด.

หากคุณต้องการการเปรียบเทียบรุ่นที่ปรับแต่งหรือคำแนะนำการเลือกชิ้นส่วนที่ปรับให้เหมาะสมกับ BOM เรายินดีที่จะ ช่วยเหลือเพิ่มเติม.
