รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: JKM-0009NL (LPJ0011BBNL)
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตัวอย่างฟรี
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: ประมาณ 2 สัปดาห์
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 6000000 ชิ้น / เดือน
ซีรี่ย์: |
เครื่องเชื่อม RJ45 พร้อมแม่เหล็กประกอบ 10/100 Base-T |
การสูญเสียการแทรก:: |
-1.0dB สูงสุด @1-65MHz |
เปลี่ยนอัตราส่วน RX: |
1CT:1CT |
เปลี่ยนอัตราส่วน TX: |
1CT:1CT |
ฮิพอท: |
1500Vrms @ 60Hz 1 นาที |
อุณหภูมิการทํางาน: |
0°C ถึง +70°C |
ซีรี่ย์: |
เครื่องเชื่อม RJ45 พร้อมแม่เหล็กประกอบ 10/100 Base-T |
การสูญเสียการแทรก:: |
-1.0dB สูงสุด @1-65MHz |
เปลี่ยนอัตราส่วน RX: |
1CT:1CT |
เปลี่ยนอัตราส่วน TX: |
1CT:1CT |
ฮิพอท: |
1500Vrms @ 60Hz 1 นาที |
อุณหภูมิการทํางาน: |
0°C ถึง +70°C |

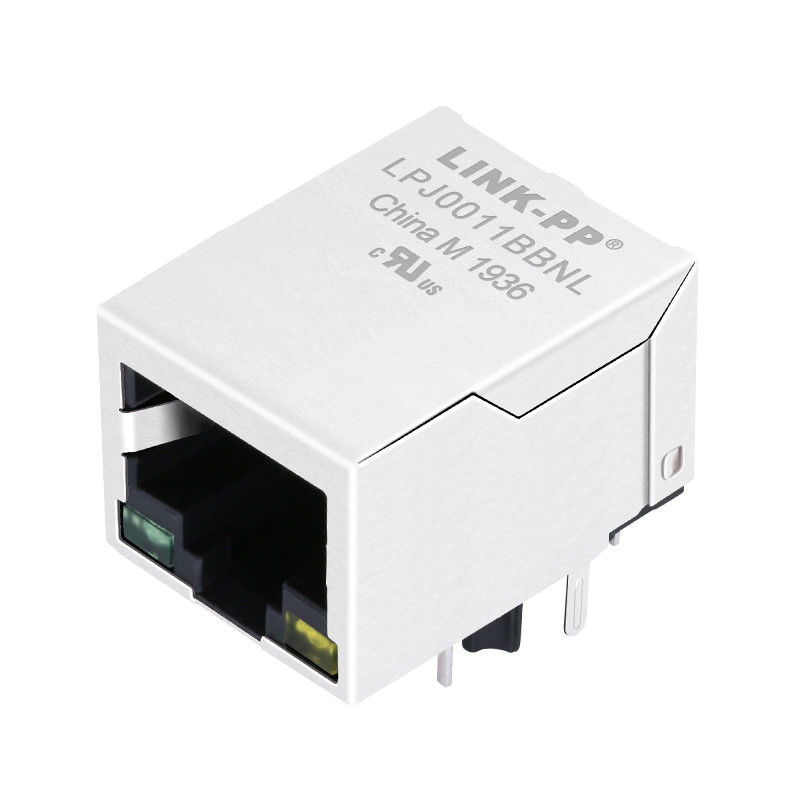

JKM-0009NL LPJ0011BBNL Single Port RJ45 โมดูลาร์แจ็คพร้อมแม่เหล็กอินเทกรีต 10/100 Base-T
1X1 Tab-Down RJ45 LPJ0011ABNL 10/100Mbps ไฟท์อีเทอร์เน็ต
เครื่องแปลง RJ45 8P8C pin Integrated Magnetics Connector
ครอส อควิเวนเทล JKM-0009NL Pin to Pin แทน
ออกแบบสําหรับการใช้งานในอุตสาหกรรม ตอบสนองรายละเอียด IEEE802.3
ขั้นต่ํา 350μH OCL กับกระแสปัดปรับปรับ 8mA DC
อุณหภูมิตั้งแต่ 0°C ถึง 70°C
| เลขส่วนของ LINK-PP | LPJ0011BBNL |
| สัมผัสเลขส่วน | JKM-0009NL |
| รถยนต์ (ใช่/ไม่) | ไม่ |
| อัตราข้อมูล | 100BASE-TX |
| จํานวนท่าเรือ | 1x1 |
| ทิศทางแท็บ | ลง |
| LED สี (L/R) |
สีเขียว/เหลือง |
| การติดตั้ง | THT |
| PoE | ไม่มี |
| สไตล์การเชื่อมต่อ | ทางเข้าด้านข้าง |
| การป้องกัน | ป้องกัน |
| ความยาว |
21.34mm
|
| ความกว้าง | 16mm |
| ความสูง | 13.59mm |
วัสดุของโล่: ทองแดง
ปราง ปลาย: 20-40m นิ้ว นิเคิลมากกว่า 10-20m นิ้ว ทองแดง
วัสดุติดต่อ: ฟอสฟอรส์ทองแดง
พื้นที่เคลือบติดต่อ: ลําดับเบื้องล่างของไนเคิลและการเคลือบทองเลือก 15μ นิ้ว
พื้นที่เชื่อมต่อ: ปลายหมึกแมท
วัสดุที่ใช้ในบ้าน: ธอร์โมพลาสติก
รายละเอียดห้องพัก: UL 94 V-0
ระดับ MSL: 1
1พลังการจับคู่5ปอนด์ / 2.268กิโลกรัม
2พลังที่ไม่สมบูรณ์แบบ(MAX): 5 ปอนด์ / 2.268 กิโลกรัม.
3ความทนทาน: 750 การใส่
4. ติดต่อกับแจ็คการยึด20ปอนด์ / 9.075 กิโลกรัม
1. การวางชั้นของพื้นที่ที่น่าแนะนํา หากเป็นไปได้, เส้นทางเชื่อมต่อ / โมดูลที่แยกแยกปินพื้นที่ที่ชาสี / แอนาล็อกพื้นที่
2การใช้ BST (ความต้านทาน 75Ω และทับความกระชับแรงสูงที่พื้นฐานชาสี)
การตัด CTs ทางด้านเคเบิลเป็นที่ปรึกษาสําหรับผลงาน EMI ที่ดีที่สุด (รวมอยู่ในการแก้ไขส่วนใหญ่ของเครื่องเชื่อม)
3. ให้ร่องรอยสัญญาณจาก PHY ไปยังเครื่องเชื่อม / โมดูลที่แยกแยกให้สั้นที่สุด หากร่องรอยเกิน 3-4 นิ้ว ให้ความสนใจอย่างใกล้ชิดกับความไม่สมดุลของอุปสรรคสาย
4. ติดตามคําแนะนําการใช้งานของผู้ผลิต PHY สําหรับการวางแผนต่อ
