รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภท: | แจ็คแม่เหล็ก | วัสดุโล่: | สีเหลือง |
|---|---|---|---|
| วัสดุสัมผัส โฟสฟอร์ ทองแดง: | สารเรืองแสงสีบรอนซ์ | วัสดุที่อยู่อาศัย: | เทอร์โมพลาสติก |
| คะแนนความไวไฟ: | UL 94 V-0 | ระดับความรู้สึกต่อความชื้น: | เรตเกอร์สูงสุด 1 |
| ไฮไลต์: | 1x1 Tab-UP พลัส Rj45,J1011F21PNL เครื่องเชื่อม LED RJ45,J1011F21PNL |
||
| รายการ | 10GBase-T Through Hole RJ45 Connector พร้อม LED |
|---|---|
| ปริมาตรการ P/N | J1011F21PNL |
| LINK-PP P/N | LPJ1011ABNL |
| เครื่องแม่เหล็ก | องค์ประกอบ |
| เพศ | แจ็ค (หญิง) |
| การตั้งตั้ง PCB | ทางเข้าข้าง |
| การตั้งทิศทางล็อค | สมาธิ - ล็อช-อัพ |
| ท่าเรือการตั้งค่า | 1X1 |
| ความเร็ว | 10/100 BASE-TX |
| AutoMDIX | กับ |
| มุมการติดตั้ง | มุมขวา |
| จํานวนตําแหน่ง / ติดต่อ | 8P8C |
| PoE | ไม่มี |
| LED L / R สี | สีเขียว / สีเหลือง |
| วิธีการยุติ | สายเชื่อม |
| ประเภทการปิดการติดต่อ | ผ่านหลุม |
| ป้องกัน | ใช่ |
| นิ้ว EMI | ด้านบนและด้านข้าง |
| อุณหภูมิการทํางาน | 0°C ถึง +70°C |
| กระบวนการผสมแบบไร้หมู | เครื่องเชื่อมคลื่นที่สามารถต่อความร้อนได้ 260 °C |
| ใช้กับ | บอร์ดวงจรพิมพ์ |
| ขนาด ((LxWxH) | 25.25*16.15*13.45 มิลลิเมตร |
| สถานะ RoHS | สอดคล้องกับ RoHS |
| ตัวอย่าง | มี |
| แผ่นข้อมูล RJ45 Connector | LPJ1011ABNL.pdf |

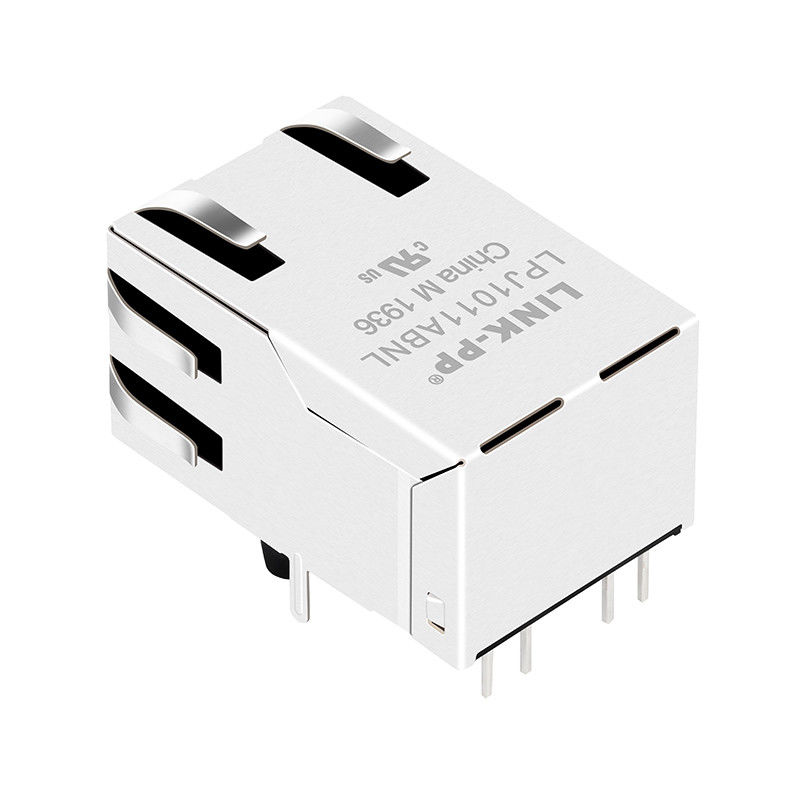

J1011F21PNL1x1 แทบ-UP RJ45 Connectorด้วยแม่เหล็กที่บูรณาการ ทําให้การเชื่อมต่อเครือข่ายของคุณง่ายขึ้น เครื่องเชื่อมต่อนี้สามารถใช้ในโมเดม ADSL, LAN-on-Motherboard setups, Hubs and Switches เป็นต้น
1. TR: ((100KHZ, 0.1V);
TX=1CT:1CT ± 3% RX=1CT:1CT ± 3%
2. LX: (100KHz,100mV, 8mA, DC Bias)
PINS: (P1,P2),(P7,P8) = 350uH MIN
3- ฮิโปต:
PINS (P1,P3,P2) TO (J1,J2) = 1500VAC สําหรับ 60 วินาที
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC สําหรับ 60 วินาที
4. เสียค่าการใส่:
-1.0dB MAX @ 1.0MHz ถึง 65MHz
5- เสียหายกลับ
-20dB MIN @ 1MHz ถึง 10MHz
-16dB MIN @ 10MHz ถึง 30MHz
-12dB MIN @ 30MHz ถึง 60MHz
-10dB MIN @ 60MHz ถึง 100MHz
6คุยกัน
-40dB MIN @ 1MHz ถึง 30MHz
-35dB MIN @ 30MHz ถึง 60MHz
-30dB MIN @60MHz ถึง 100MHz
7. การปฏิเสธแบบทั่วไป
-30dB MIN @ 1MHz ถึง 50MHz
-20dB MIN @ 50MHz ถึง 150MHz
8อุณหภูมิการทํางาน: 0°C~70°C
