รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO

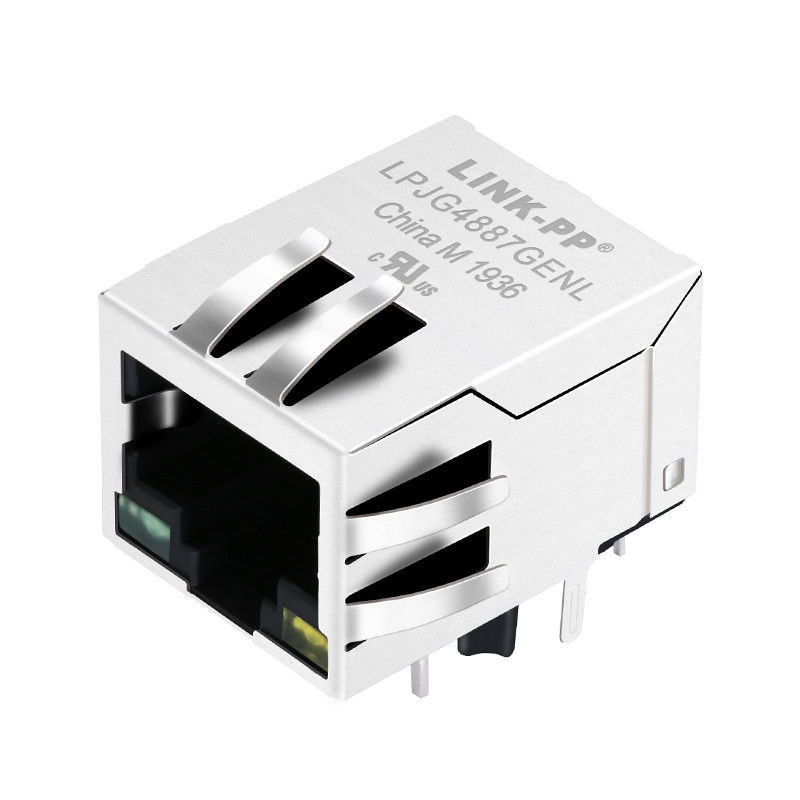

หมายเลขรุ่น: JXD0-0002NL (LPJG4887GENL)
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: Supportive
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4600K.PCS / เดือน
จำนวนพอร์ต: |
1 |
การใช้งาน: |
10/100/1000 Base-T AutoMDIX |
อีเธอร์เน็ต: |
1x10/100/1000Mbps |
ตัวบ่งชี้ที่นำ: |
สีเขียว-สีเหลือง |
เพศ: |
แจ็ค (หญิง) |
ระยะอุณหภูมิการทํางาน: |
-40°C T0 +85°C |
จำนวนพอร์ต: |
1 |
การใช้งาน: |
10/100/1000 Base-T AutoMDIX |
อีเธอร์เน็ต: |
1x10/100/1000Mbps |
ตัวบ่งชี้ที่นำ: |
สีเขียว-สีเหลือง |
เพศ: |
แจ็ค (หญิง) |
ระยะอุณหภูมิการทํางาน: |
-40°C T0 +85°C |
วัสดุที่เลือกอย่างรอบคอบและตัวเลือกการเคลือบเพิ่มความสามารถในการทํางานของ JXD0-0002NL RJ45 ด้วยแม่เหล็กและความเหมาะสมสําหรับกรณีการใช้งานที่หลากหลาย.
1วัสดุที่ใช้ในบ้าน: สีดํา thermoplastic UL94 V-0
บ้านถูกสร้างขึ้นจากวัสดุเทอร์โมพลาสติกคุณภาพสูงในสีดําเรียบ, ตอบรับการจัดอันดับความสามารถเผาไหม้ UL94 V-0 สําหรับความปลอดภัยเพิ่มขึ้น.
2ปราง: ทองแดง
ส่วนที่คุ้มกันทําจากทองแดงทนทาน ทําให้ RJ45 Magjack นี้มีความคุ้มกันและความมั่นคงที่แข็งแรง
3. ปรางเคลือบ: นิเคิล
ชั้นป้องกันถูกเคลือบไนเคิลเพื่อเพิ่มความทนทานต่อการกัดกร่อนของ RJ45 Magnetics Connector
4วัสดุติดต่อ: ฟอสฟอรส์ทองแดง
คอนแท็กต์ที่จําเป็นสําหรับการนําไฟฟ้าที่น่าเชื่อถือ ถูกทําจากฟอสฟอร์บรอนซ์ เป็นวัสดุที่โด่งดังสําหรับคุณสมบัติไฟฟ้าและความยืดหยุ่นของมัน
5. การติดต่อ Plating: ทองคัดเลือก, 30 มิกรอินช์อย่างน้อยในพื้นที่ติดต่อ
สัมผัสมีชั้นของทองคัดเลือก Plating ด้วยความหนาอย่างน้อย 30 ไมโครนิ้วในพื้นที่สัมผัสการ ปกทอง นี้ ทํา ให้ มี การ ควบคุม ไฟฟ้า ที่ ดี ที่สุด และ ทนทาน การ ตก.
6. ปิน: ทองแดง C2680R-H ความหนา=0.35mm
ปิ้นทําจากทองแดง (C2680R-H) และหนา 0.35 มิลลิเมตร ปิ้นทองแดงมีส่วนร่วมในการสมบูรณ์แบบโครงสร้างทั่วไปและผลงานไฟฟ้าของเครื่องเชื่อม
ภาพรวม | เครื่องเชื่อม RJ45 พร้อมแม่เหล็กประกอบ 1000 Base-T |
---|---|
LINK-PP เลขส่วน | LPJG4887GENL |
ซีรีย์ | PULSE JXD |
สัมผัส mating พื้นที่ plating | ทองคํา 30 U' |
LATCH | ลง |
LED OPTION | สีเขียวและสีเหลือง |
การจัดตั้ง PORT | 1X1 |
แพ็คเกจ | THT |
ประเภทติดตั้ง | ผ่านหลุม |
จํานวนผู้ติดต่อ | 8 ติดต่อ |
จํานวนโพสติก | 8 ตําแหน่ง |
มุมการติดตั้ง PCB | ทางเข้าด้านข้าง |
การป้องกัน | SHIELDED, EMI FINGER การป้องกัน |
POE RATING | โนโน-POE |
สอดคล้อง ROHS | ใช่ |
ความเร็ว | 1000BASE-T |
อุณหภูมิ | -40 ถึง +85°C |
อัตราการหมุน | 1:1 |
การเชื่อมแบบกลับเป็นวิธีการที่ใช้อย่างแพร่หลายในการผลิตอิเล็กทรอนิกส์เพื่อเชื่อมส่วนประกอบที่ติดอยู่บนพื้นผิวไปยังพับแผ่นวงจร (PCB)มันมีข้อดีหลายอย่าง เมื่อเทียบกับวิธีเชื่อมแบบมือ. SMT pin ในเครื่องเชื่อม RJ45 Magnetics นี้สามารถเชื่อมต่อการลดแบบ reflow. มันสามารถปรับปรุงประสิทธิภาพการผลิตในขณะที่รับประกันคุณภาพการเชื่อม
อัตโนมัติและผลิตสูง:
การผสมผสานแบบรีฟลอว์ทําให้การประกอบ PCB ได้อย่างมีประสิทธิภาพ รวดเร็วและอัตโนมัติ ระบบอัตโนมัติสามารถประมวลผลแผ่นจํานวนมากพร้อมกัน เพิ่มผลิตโดยรวม
การผสมผสานที่ตรงและแม่นยํา:
การผสมผสานแบบถอยหลังรับประกันคุณภาพสอดคล้องของผสมผสานทั่ว PCB ทั้งหมด กระบวนการนี้สร้างการเชื่อมต่อผสมผสานที่แม่นยําและสะอาด ลดโอกาสเกิดอาการบกพร่องในการผสมผสาน
ความเหมาะสมกับส่วนละเอียดและส่วนประกอบเล็ก:
การผสมผสานแบบถอยหลังเหมาะสําหรับองค์ประกอบที่มีความละเอียดและอุปกรณ์ติดตั้งพื้นผิวขนาดเล็ก (SMD) กระบวนการนี้สามารถจัดการองค์ประกอบที่มีระยะห่างเล็ก ๆ บน PCB ที่จะลําบากในการจัดการด้วยมือ.
ลดการเชื่อมต่อและการวางหินศพ
การผสมผสานแบบถอยหลังช่วยลดความบกพร่องในการผสมผสานทั่วไป เช่น การผสมผสาน (การเชื่อมต่อโดยบังเอิญระหว่างข้อผสมผสานที่อยู่ใกล้เคียงกัน) และหินศพ (องค์ประกอบยืนอยู่ด้านหนึ่ง)การควบคุมระยะการทําความร้อนและการทําความเย็น จะป้องกันปัญหาเหล่านี้.
การกระจายความร้อนที่ดีกว่า
เทคโนโลยีการผสมผสานแบบถอยหลังกระจายความร้อนได้อย่างเท่าเทียมกันมากกว่าทั่ว PCB ทั้งหมด ลดความเครียดทางความร้อนบนองค์ประกอบวิธีนี้ลดความเสี่ยงของการเสียหายของอุปกรณ์อิเล็กทรอนิกส์ที่ nhạy cảmระหว่างการผสม.
ความสอดคล้องกับการผสมแบบไร้หมู:
การผสมแบบกลับเข้าเหมาะสําหรับกระบวนการผสมที่ไม่มีหมู และตอบสนองความต้องการในการคุ้มครองสิ่งแวดล้อมเพื่อลดสารอันตราย
การควบคุมและติดตามกระบวนการ
อุปกรณ์ผสมผสานแบบกลับมามีความสามารถในการควบคุมและติดตาม ปริมาตรต่างๆ เช่น โปรไฟล์อุณหภูมิ ความเร็วของสายพานขนส่ง และการควบคุมบรรยากาศ สามารถควบคุมได้อย่างแม่นยํา
ประสิทธิภาพในเรื่องค่าใช้จ่าย
ถึงแม้ค่าใช้จ่ายของอุปกรณ์ผสมผสานแบบรีฟล็อกอาจสูงมาก แต่อัตโนมัติและประสิทธิภาพของกระบวนการสามารถนําไปสู่การประหยัดค่าใช้จ่ายในการผลิตจํานวนมาก
