รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL, ROHS, Reach, ISO
หมายเลขรุ่น: 6605814-6 (LPJG16314A4NL)
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: Supportive
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4600K.PCS / เดือน
ซีรี่ย์: |
แจ็คแม่เหล็ก |
การกำหนดค่าพอร์ต: |
1x1 |
ป้องกัน: |
ป้องกัน |
มุมการติดตั้ง: |
มุมฉาก |
รูปแบบการสิ้นสุด: |
ผ่านหลุม |
AutoMDIX: |
หนุน |
ซีรี่ย์: |
แจ็คแม่เหล็ก |
การกำหนดค่าพอร์ต: |
1x1 |
ป้องกัน: |
ป้องกัน |
มุมการติดตั้ง: |
มุมฉาก |
รูปแบบการสิ้นสุด: |
ผ่านหลุม |
AutoMDIX: |
หนุน |
เลขส่วน | จํานวนท่าเรือ | ผู้ผลิต | คําอธิบาย |

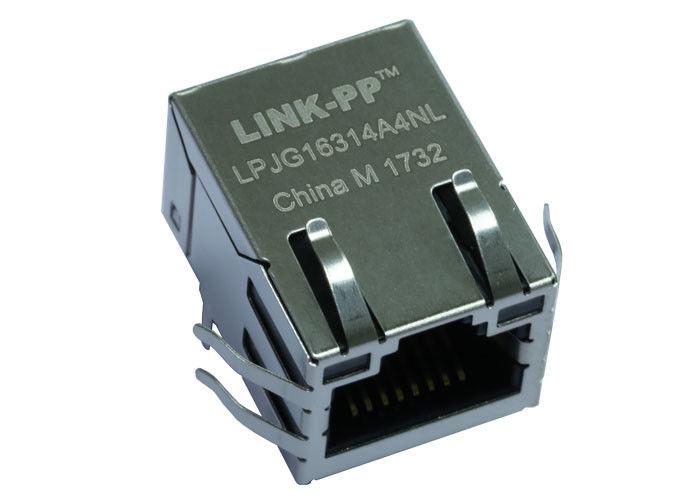

LPJG16314A4NL ผ่าน Tyco 6605814-6 | ท่าเรือเดียว | LINK-PP | 10/100M/1000Base-T RJ45 Ethernet Connector พร้อมแม่เหล็ก |
| |||
เพศ | ล็อคการเรียนรู้ | EMI-Finger | ประเภทการติดตั้ง |
แจ็ค (หญิง) | แทบขึ้น | กับ | ผ่านหลุม |
| |||
การเรียนรู้ | การยุติ | สี LED | การป้องกัน |
มุม 90° (ขวา) | สายเชื่อม | G/Y & G/Y | ป้องกัน |
หมายเหตุ: 4แม็กเนติกเป็นซิมเมทริคและรองรับ AUTO-MDI / MDIX
| |||
การสูญเสียการใส่ (IL):1.1dB MAX จาก 0.5MHZ ถึง 100MHZ
การกลับคืนความสูญเสีย ((RL):
18dB MIN จาก 0.5MHZ ถึง 40MHZ
12-20LOG ((f/80) dB MIN จาก 40.1MHZ ถึง 100MHZ
การกระชับกระแสเสียง
35dB MIN จาก 0.5MHZ ถึง 40MHZ
33-20LOG ((f/50) dB MIN จาก 40.1MHZ ถึง 100MHZ
สัดส่วนการปฏิเสธแบบปกติ (CMRR):30dB MIN จาก 0.5MHZ ถึง 100MHz
โฟลเตจการแยก2250VDC (MAX) เป็นเวลา 60 วินาที ด้วยเวลาขึ้น 500V/วินาที
ความต้านทาน LED 250 OHM เป็นตัวเลือก กรุณาดูแผนภูมิสําหรับการมีหรือไม่มีความต้านทาน LED หาก LED ที่ไม่มีความต้านทาน 250 OHM ถูกขับเคลื่อนด้วยกระแสไฟคงที่ที่ประมาณ 20mA
สี LED:
DOMINANT WAVELENGTH ((A D): GREEN 568 nm TYP. ที่ IF=20mA
โวลเตชั่นไปข้างหน้า ((VF): สีเขียว 2.2V TYP. ใน IF=20mA
DOMINANT WAVELENGTH ((A D): สีเหลือง 588 nm TYP. ที่ IF=20mA
โฟลเตจไปข้างหน้า ((VF): สีเหลือง 2.1V TYP.at IF=20mA
DOMINANT WAVELENGTH ((A D): ORANGE 605 nm TYP. ที่ IF=20mA
โฟลเตจไปข้างหน้า ((VF): สีส้ม 2.1V TYP. ที่ IF=20mA
หาก LED มีตัวต่อรอง 250 OHM, LED จะขับเคลื่อนด้วยความกระชับ 5V และกระแสทํางาน MAX คือ 20mA
สี LED:
ความยาวคลื่นที่โดมินานต์ ((A D): สีเขียว 568 nm TYP. ที่ VF=5V
กระแสไฟฟ้าไปข้างหน้า ((IF): สีเขียว 12 mA TYP. ที่ VF=5V
ความยาวคลื่นที่โดมินันท์ ((A D): สีเหลือง 588 nm TYP. ที่ VF=5V
กระแสต่อ (IF): สีเหลือง 13 mA TYP. ที่ VF=5V
