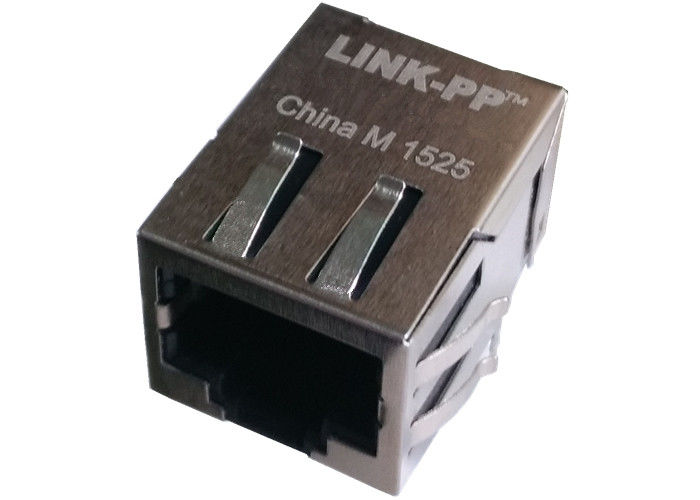

RJLB-001TC1 พอร์ตเดี่ยว RJ45 CONN MAGJACK 10/100 BASE-T LPJ4068CNL

RJLB-001TC1 พอร์ตเดี่ยว RJ45 CONN MAGJACK 10/100 BASE-T LPJ4068CNL

รายละเอียดอย่างรวดเร็ว

1. การประยุกต์ใช้ฐาน 10/100 Base-T

ปลั๊ก Rj45 Female Jack แบบรวม 2.8P 8C

3.RJLB-001TC1 【แบบการออกแบบ】

4.LPJ4068CNL 【แบบจำลองการผลิตมวลสาร】

4. LED ตัวเลือก, EMI-finger ตัวเลือก

ลักษณะ

1X1 RJ45 Magjack พร้อม / ไม่มีไฟ LED, ประชุม IEEE 802.3af / at

1. ประเภทสินค้าคุณสมบัติ:

1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = ด้านข้าง (มุมขวา) / รายการยอดนิยม (แนวตั้ง)

2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 1 x 1

3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่

คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี

ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = Single / Multi
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail

6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount

7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack

8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,

เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS ได้เสมอ

9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) ไฟ LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม

10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

แอพพลิเคชันสำหรับ Terminal User

ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, โทรศัพท์ไอพี, โมเด็ม xDSL, โซลูชั่น Call Center, กล่อง set set ที่ซับซ้อน, การตั้งค่า VOIP gateways, Border Gateway Protocol, สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ...

ความได้เปรียบทางการแข่งขัน

ประสบการณ์การผลิต 18 ปี,

2600 พนักงาน,

ทดสอบ 100%

เวลาการจัดส่งที่ยืดหยุ่น

ลูกค้าหลัก

ดีไซน์สำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

การสมัคร EMS

ประกอบ PCB ยืดหยุ่น; ชุดประกอบวงจรแข็งแบบยืดหยุ่น Microelectronic, Flip Chip; Microelectronic, ชิปบนบอร์ด; ออปโตอิเล็กทรอนิกส์; ชุด RF / Wireless; ผ่าน Hole Assembly; พื้นผิว Mount Assembly; การประกอบระบบ ชุดแผงวงจรพิมพ์
