รายละเอียดสินค้า:
การชำระเงิน:
|

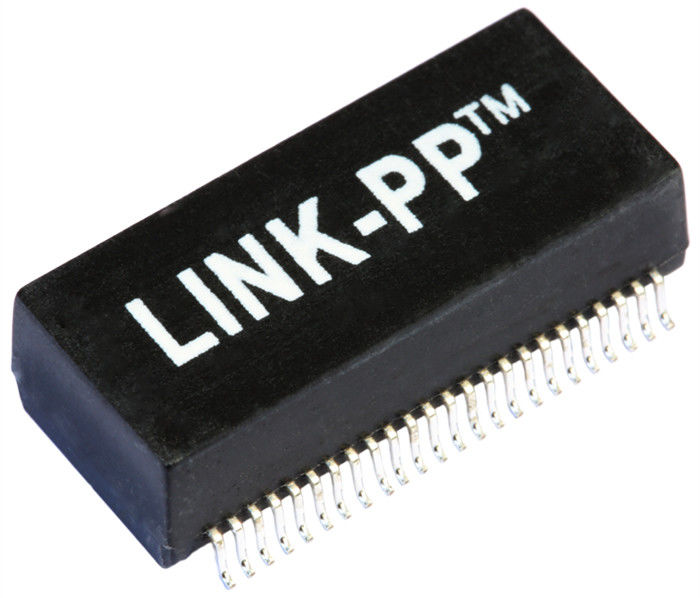

ข้อมูลจำเพาะ: | LP44806ANL | P / N: | LP44806ANL |
---|---|---|---|
อีเธอร์เน็ต: | กำลังไฟ 4x 10 / 100Mbps | วัด: | 28.00x15.40x7.00mm |
การติด: | SMD | ตัวอย่าง: | ฟรี |
Archivi Disponibili: | รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล | ||
ไฮไลต์: | หม้อแปลงเดี่ยว,หม้อแปลงไฟฟ้ารูปสี่เหลี่ยมผืนผ้า |
1. 48pins 4x 10 / 100mbps Power Over Ethernet
2. แรงดันไฟฟ้าแยก: 1500 โวลต์
3. ประเภท: SMT LP44805NL
4. โมดูลพอร์ตแม่เหล็กไฟฟ้า
5. ปัจจุบันรองรับ 600mA สูงสุด
6. ประสิทธิภาพการร้องเรียน IEEE 802.3af / ADSI x3.263
ข้อกำหนดทางไฟฟ้า (25):
1. เปิดอัตราส่วน 50KHz, 0.5V
ฝั่งชิป: ด้านข้าง = 1CT: 1CT + _2%
2. ความเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:
ด้านชิป: 350uH นาที
3. การแทรก Loss1-100MHz: -1.4dB Max
4. กลับ Loss1-30MHz: -16dB นาที
40MHz: -14.4dB นาที
50MHz: -13.1dB นาที
60-80MHz: -12dB นาที
100MHz: -10dB นาที
5. แตกต่างจากการปฏิเสธโหมดทั่วไป:
30MHz: -45dB นาที
60MHz: -40dB นาที
100MHz: -35dB นาที
6. Crosstalk30MHz: -40dB นาที
60MHz: -35dB นาที
100MHz: -30dB นาที
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
ด้านชิพด้านข้าง
การใช้งาน:
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch,
Router, PC Mainboard, SDH, PDH, โทรศัพท์ IP, โมเด็ม xDSL
