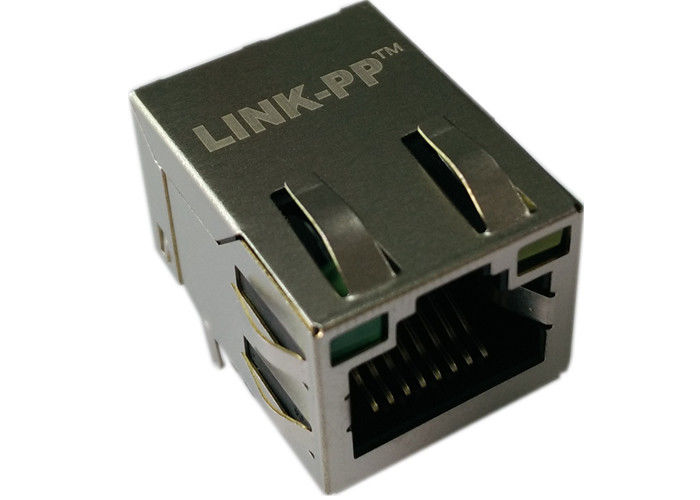

6-6605798-1 Rj45 Integrated Magnetics แผนผัง PCb ระบบป้องกันมุมขวา

6-6605798-1 SPECFICATIONS เกี่ยวกับไฟฟ้า @ 25 ℃
อัตราส่วน 1.Turn:
TX = 1CT: 1CT RX = 1CT: 1CT
2. ความเหนี่ยวนำ OCL: 350uH MIN
@ 100KHz / 0.1V 8mA DC อคติ
3. ขาดทุนจากการลงทุน:
1.0-100MHz: -1.0dB MAX
4. การสูญเสียกลับ (dB MIN):
1-30MHz: -18 30-60MHz: -15
60-80MHz: -12 80-100MHz: -10
5.Cross talk (dB MIN):
30MHz: -40 60MHz: -35
100MHz: -30
6. การปฏิเสธโหมดทั่วไป (dB MIN):
30MHz: -40 60MHz: -35
100MHz: -30
7. การทดสอบไฮพ็อต: 1500 โวลต์
8. ช่วงอุณหภูมิทำงาน: -40 ℃ TO + 85 ℃
