รายละเอียดสินค้า:
การชำระเงิน:
|
| รายการที่ 1: | TG111-E112NYRL | ประเภท: | หม้อแปลงแยกแบบกิกะบิต |
|---|---|---|---|
| เปลี่ยนอัตราส่วน: | 1CT: 1CT | การติด: | Surface Mount |
| ขนาด / มิติ: | 13.72 มม. x 15.24 มม | ความสูง - นั่ง (สูงสุด): | 6.35mm |
| ไฮไลต์: | lan discrete transformer,ethernet transformer |
||
| TG111-E112NYRL | หม้อแปลง 24PIN | Gigabit Ethernet | SMD Transformer |
Gigabit Ethernet Discrete Transformer
หม้อแปลง POE / POE + 10 พอร์ต / 100BASE-TX แบบคู่
IEEE802.3ab Compliant, 1500Vrms Hi-Pot
การก่อสร้างกรอบเปิดที่จดสิทธิบัตร

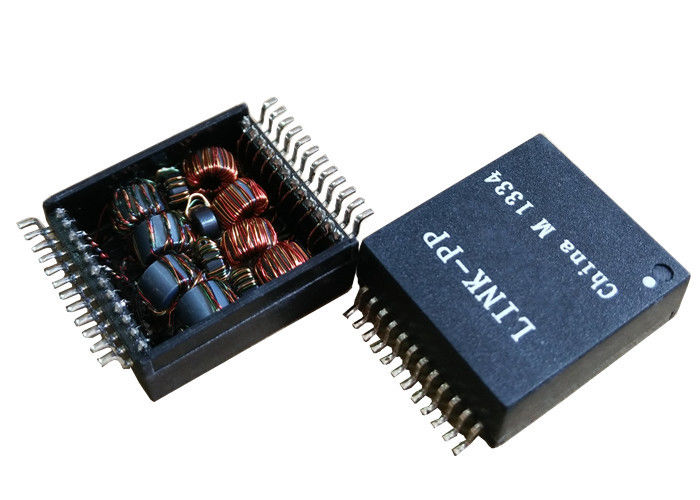

Halo TG111-E112NYRLGigabit Ethernet Transformer
ความได้เปรียบทางการแข่งขัน
☛ออกแบบ / ผู้ผลิตเป็นเวลา 18 ปี
☛ 2500 โรงงานโรงงาน 4 แห่ง
☛วิเคราะห์เครือข่าย Fluke ได้อย่าง แน่นอน
☛ สต็อคหรือ 4 สัปดาห์
☛ออกแบบตามความต้องการของลูกค้าโดยไม่ต้องเสียค่าธรรมเนียมใด ๆ
| จำนวนพอร์ต | การประยุกต์ใช้งาน | เปลี่ยนอัตราส่วน | Power Over Ethernet |
| Single GE / Dual FE | 1G Ethernet | 1: 1 | IEEE 802.3 |
| บรรจุภัณฑ์ | ทิศทางแท็บ | ประเภทการติดตั้ง | ติดต่อ Finish |
| ม้วน, กล่อง | - | SMT / SMD | - |
| หมายเลขพิน | การป้องกัน | แรงดันไฟฟ้าแยก | สี LED |
| 24 Pins | - | 1500 Vrms | --- |
ข้อกำหนดทางไฟฟ้า @ 25 ℃
อัตราส่วน 1.Turns: 1CT:1
2. การสูญเสียความเสียหาย:
1-100MHz: -1.0dB MAX
3. การสูญเสียกลับ (dB MIN):
1-30MHz: -18 40MHz: -18
50MHz: -16 60-80MHz: -12
100MHz: -10
4.Crosstalk (dB MIN):
30MHz: -45 60MHz: -40
100MHz: -33
5.DCMR (dB MIN):
30MHz: -43 60MHz: -37
100MHz: -33
6.Hipot: 1500Vrms MIN
7. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
หมายเหตุ:
โมดูล 1.Gigabit Transformer พร้อมตัวเลือก Power Over Ethernet
2. คำนวณค่าความยืดหยุ่นของ IEEE 802.3
3. สำหรับส่วนของ RoHS ให้เพิ่มคำต่อท้าย NL
4.RoHS "NL" จุดสูงสุดในการบัดกรี 260 ℃ %% P5 ℃
การทดสอบทางไฟฟ้า 5.100%
| TG111-E112NYRL SMD พอร์ตแบบ Single Port Gigabit หรือ Dual Port 10 / 100BASE-TX Transformer | |||
|---|---|---|---|
