รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: TG1G-S012NZRL / TG1G-S012NZRL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
รายการที่ 1: |
TG1G-S012NZRL |
ประเภท: |
หม้อแปลง Gigabit Rj45 |
เปลี่ยนอัตราส่วน: |
1CT: 1CT |
การติด: |
Surface Mount |
ขนาด / มิติ: |
17.7 มม. x 15.8 มม |
ความสูง - นั่ง (สูงสุด): |
6.6mm |
PN2: |
TG1G-S012NZRL |
ใหม่ PN: |
LPXXXXNL |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
รายการที่ 1: |
TG1G-S012NZRL |
ประเภท: |
หม้อแปลง Gigabit Rj45 |
เปลี่ยนอัตราส่วน: |
1CT: 1CT |
การติด: |
Surface Mount |
ขนาด / มิติ: |
17.7 มม. x 15.8 มม |
ความสูง - นั่ง (สูงสุด): |
6.6mm |
PN2: |
TG1G-S012NZRL |
ใหม่ PN: |
LPXXXXNL |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
TG1G-S012NZRL / TG1G-S012NZRL | Halo Transformer | Gigabit LAN | SMD Transformer |
Gigabit Ethernet Discrete Transformer
หม้อแปลง POE / POE + 10 พอร์ต / 100BASE-TX แบบคู่
IEEE802.3ab Compliant, 1500Vrms Hi-Pot

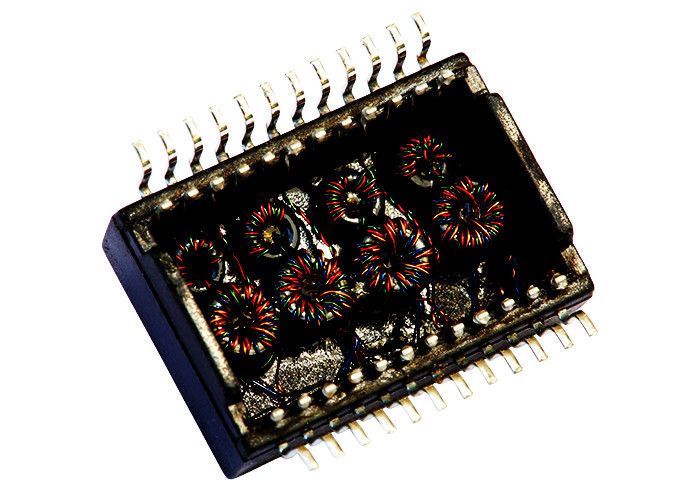

การก่อสร้างกรอบเปิดที่จดสิทธิบัตร
Halo TG1G-S012NZRL กิกะบิตหม้อแปลงไฟฟ้าข้าม
Halo TG1G-S012NZRL หม้อแปลงไฟฟ้า Cross
ความได้เปรียบทางการแข่งขัน
☛ออกแบบ / ผู้ผลิตเป็นเวลา 18 ปี
☛ 2500 โรงงานโรงงาน 4 แห่ง
☛วิเคราะห์เครือข่าย Fluke ได้อย่าง แน่นอน
☛ สต็อคหรือ 4 สัปดาห์
☛ออกแบบตามความต้องการของลูกค้าโดยไม่ต้องเสียค่าธรรมเนียมใด ๆ
จำนวนพอร์ต | การประยุกต์ใช้งาน | เปลี่ยนอัตราส่วน | Power Over Ethernet |
Single GE / Dual FE | 1G Ethernet | 1: 1 | IEEE 802.3 |
บรรจุภัณฑ์ | ทิศทางแท็บ | ประเภทการติดตั้ง | ติดต่อ Finish |
ม้วน, กล่อง | - | SMT / SMD | - |
หมายเลขพิน | การป้องกัน | แรงดันไฟฟ้าแยก | สี LED |
24 Pins | - | 1500 Vrms | --- |
ข้อกำหนดทางไฟฟ้า @ 25 ℃
1. การสูญเสียความสูญเสีย (dB สูงสุด):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2. การสูญเสียกลับ (dB Min @ 100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f / 80MHz)
3.Crosstalk (dB นาที):
0.3-100MHz: -33-20LOG (f / 100MHz)
4.CM TO CM REJ:
0.3-100MHz: -30dB นาที
5.CM TO DM REJ:
0.3-100MHz: -35dB นาที
6.Turns อัตราส่วน:
PRI: SEC = 1CT: 1CT ± 2% P7. ความประพฤติ (100KHz/0.1V@11mA): 350uH นาที
8. กระแสไฟที่ดีขึ้นในปัจจุบัน:
600mA Max @ 57VDC Continuous
9. แรงดัน: 1500Vrms / 0.5mA
10. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
หมายเหตุ:
โมดูล 1.Gigabit Transformer พร้อมตัวเลือก Power Over Ethernet
2. กำหนดค่าความละเอียดมาตรฐาน IEEE 802.3 / af
3. สำหรับส่วนของ RoHS ให้เพิ่มคำต่อท้าย NL
4.RoHS "NL" จุดสูงสุดในการบัดกรี 260 ℃ %% P5 ℃
การทดสอบทางไฟฟ้า 5.100%
TG1G-S012NZRL ชุดแปลงเดี่ยว TG1G-S012NZRL Gigabit SMD Single Port | |||
---|---|---|---|
