รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: TG1G-S001NZRL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
หมายเลขสินค้า: |
TG1G-S001NZRL |
ประเภท: |
หม้อแปลง Gigabit Rj45 |
เปลี่ยนอัตราส่วน: |
1CT: 1CT |
การติด: |
Surface Mount |
ขนาด / มิติ: |
17.7 มม. x 15.8 มม |
ความสูง - นั่ง (สูงสุด): |
6.6mm |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
หมายเลขสินค้า: |
TG1G-S001NZRL |
ประเภท: |
หม้อแปลง Gigabit Rj45 |
เปลี่ยนอัตราส่วน: |
1CT: 1CT |
การติด: |
Surface Mount |
ขนาด / มิติ: |
17.7 มม. x 15.8 มม |
ความสูง - นั่ง (สูงสุด): |
6.6mm |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |

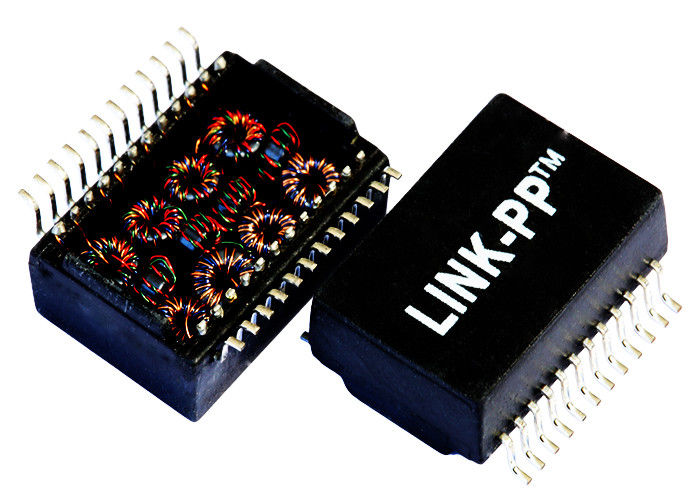

| TG1G-S001NZRL => LPXXXXNL | เลี้ยว 1CT: 1CT | Gigabit Discrete Transformer | 1000 Base-T SMT |
Gigabit Ethernet Discrete Transformer พอร์ตแบบคู่ 10 / 100BASE-TX
รองรับ IEEE802.3ab / af, 1500Vrms Hi-Pot
การก่อสร้างกรอบเปิดที่จดสิทธิบัตร
Halo TG1G-S001NZRL หม้อแปลงไฟฟ้า Cross
Halo TG1G-E001NZRL หม้อแปลงไฟฟ้า Cross
ความได้เปรียบทางการแข่งขัน
☛ผู้ออกแบบและผู้ผลิตเป็นเวลา 18 ปี
☛ 2500 โรงงานโรงงาน 4 แห่ง
☛วิเคราะห์เครือข่าย Fluke ได้อย่าง แน่นอน
☛ สต็อคหรือ 4 สัปดาห์
☛ออกแบบตามความต้องการของลูกค้าโดยไม่ต้องเสียค่าธรรมเนียมใด ๆ
| จำนวนพอร์ต | การประยุกต์ใช้งาน | เปลี่ยนอัตราส่วน | Power Over Ethernet |
| Single GE / Dual FE | 1G Ethernet | 1: 1 | IEEE 802.3 / IEEE 802.3af |
| บรรจุภัณฑ์ | ทิศทางแท็บ | ประเภทการติดตั้ง | ติดต่อ Finish |
| ม้วน, กล่อง | - | SMT / SMD | - |
| หมายเลขพิน | การป้องกัน | แรงดันไฟฟ้าแยก | สี LED |
| 24 Pins | - | 1500 Vrms | --- |
ข้อกำหนดทางไฟฟ้า @ 25 ℃
1. การสูญเสียความสูญเสีย (dB สูงสุด):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2. การสูญเสียกลับ (dB Min @ 100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f / 80MHz)
3.Crosstalk (dB นาที):
0.3-100MHz: -33-20LOG (f / 100MHz)
4.CM TO CM REJ:
0.3-100MHz: -30dB นาที
5.CM TO DM REJ:
0.3-100MHz: -35dB นาที
6.Turns อัตราส่วน:
PRI: SEC = 1CT: 1CT ± 2% P7. ความประพฤติ (100KHz/0.1V@11mA): 350uH นาที
8. กระแสไฟที่ดีขึ้นในปัจจุบัน:
350mA Max @ 57VDC Continuous
9. แรงดัน: 1500Vrms / 0.5mA
10. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
หมายเหตุ:
โมดูล 1.Gigabit Transformer พร้อมตัวเลือก Power Over Ethernet
2. กำหนดค่าความละเอียดมาตรฐาน IEEE 802.3af
3. สำหรับส่วนของ RoHS ให้เพิ่มคำต่อท้าย NL
4.RoHS "NL" จุดสูงสุดในการบัดกรี 260 ℃ %% P5 ℃
การทดสอบทางไฟฟ้า 5.100%
| TG1G-S001NZRL การ์ดหน่วยความจำแบบแยกอิสระ Gigabit แบบคู่ 10 / 100BASE-TX TG1G-E001NZRL | |||
|---|---|---|---|
| TG1G-S001NZRL | TG05-2004NARL | FD02-104G1RL | TD01-0756KRL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| TG87-S020NXRL | TG04-4004NARL | FD22-104G1RL | TG1G-S001NZRL |
| TG88-S020NXRL | TG1G-S001NZRL | FD02-114GRL | TG1G-S012NZRL |
| TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | LP6062ANL |
| TG1G-S012NZRL | LD01-0166F4LF | LP6062ANL | LD01-0756KLF |
| TD01-1006K | TG1G-E001NZRL | TG110-S050P2RL | TG1G-S001NZRL |
| TG1G-S001NZRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| LP6062ANL | LG01-0856N1LF | TG110-S055P2RL | LG01-0756NLF |
| TG01-0756P | LG01-1006N1LF | LP6062ANL | LG01-0346N1LF |
| TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | LD01-0166F4LF |
| TG1G-S012NZRL | TG04-2006P1 | TG1G-E001NZRL | TG42-1406P1RL |
| LP6062ANL | TG1G-S012NZRL | TG1G-S010NZRL | TG1G-S012NZRL |
| TG1G-E001NZRL | TG42-1406P1 | TG1G-S012NZRL | TG62-1006P1RL |
| TG1G-S012NZRL | TG1G-E001NZRL | TG1G-S001NZRL | TG66-1006PRL |
TG1G-S001NZRL การ์ดหน่วยความจำแบบแยกอิสระ Gigabit แบบคู่ 10 / 100BASE-TX TG1G-E001NZRL
