รายละเอียดสินค้า:
การชำระเงิน:
|
| หมายเลขสินค้า: | TG1G-S012NZRL | ประเภท: | หม้อแปลง Gigabit Rj45 |
|---|---|---|---|
| เปลี่ยนอัตราส่วน: | 1CT: 1CT | การติด: | Surface Mount |
| ขนาด / มิติ: | 17.7 มม. x 15.8 มม | ความสูง - นั่ง (สูงสุด): | 6.6mm |
| เก่า PN: | TG1G-S012NZRL | มวลชน PN: | LP6062ANL |
| Archivi Disponibili: | รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล | ||
| ไฮไลต์: | 10/100base-t magnetics,ethernet transformer |
||
| TG1G-S012NZRL => LP6062ANL | เลี้ยว 1CT: 1CT | Gigabit Discrete Transformer | 1000 Base-T SMT |
Gigabit Ethernet Discrete Transformer
รองรับ IEEE802.3ab / af
UL / EN60950 ได้รับการยอมรับแล้ว
ทดสอบไฟฟ้า 100%
1500Vrms Hi-Pot
การก่อสร้างกรอบเปิดที่จดสิทธิบัตร

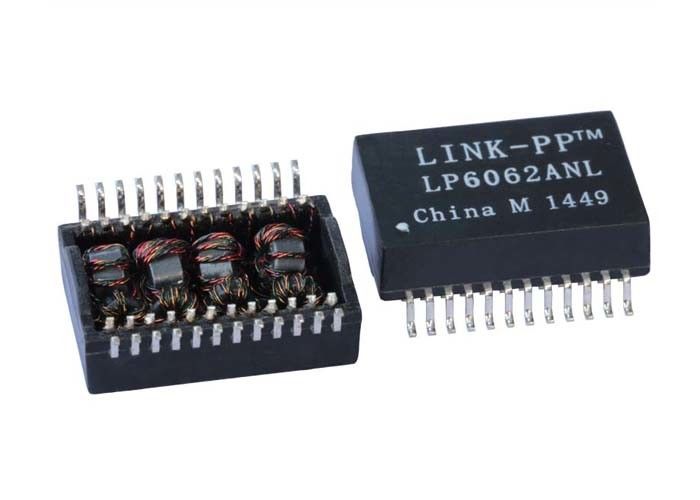

หม้อแปลง Halo TG1G-S012NZRL
LINK-PP LP6062ANL ข้าม
☛ผู้ออกแบบและผู้ผลิตเป็นเวลา 18 ปี
☛ 2500 โรงงานโรงงาน 4 แห่ง
☛วิเคราะห์เครือข่าย Fluke ได้อย่าง แน่นอน
☛ สต็อคหรือ 4 สัปดาห์
☛ออกแบบตามความต้องการของลูกค้าโดยไม่ต้องเสียค่าธรรมเนียมใด ๆ
| จำนวนพอร์ต | การประยุกต์ใช้งาน | เปลี่ยนอัตราส่วน | Power Over Ethernet |
| Single GE | 1G Ethernet | 1: 1 | IEEE 802.3 / IEEE 802.3af |
| บรรจุภัณฑ์ | ทิศทางแท็บ | ประเภทการติดตั้ง | ติดต่อ Finish |
| ม้วน, กล่อง | - | SMT / SMD | - |
| หมายเลขพิน | การป้องกัน | แรงดันไฟฟ้าแยก | สี LED |
| 24 Pins | - | 1500 Vrms | --- |
ข้อกำหนดทางไฟฟ้า @ 25 ℃
1. การสูญเสียความสูญเสีย (dB สูงสุด):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2. การสูญเสียกลับ (dB Min @ 100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f / 80MHz)
3.Crosstalk (dB นาที):
0.3-100MHz: -33-20LOG (f / 100MHz)
4.CM TO CM REJ:
0.3-100MHz: -30dB นาที
5.CM TO DM REJ:
0.3-100MHz: -35dB นาที
6.Turns อัตราส่วน:
PRI: SEC = 1CT: 1CT ± 2% P7. ความประพฤติ (100KHz/0.1V@11mA): 350uH นาที
8. กระแสไฟที่ดีขึ้นในปัจจุบัน:
350mA Max @ 57VDC Continuous
9. แรงดัน: 1500Vrms / 0.5mA
10. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
หมายเหตุ:
โมดูล 1.Gigabit Transformer พร้อมตัวเลือก Power Over Ethernet
2. กำหนดค่าความละเอียดมาตรฐาน IEEE 802.3af
3. สำหรับส่วนของ RoHS ให้เพิ่มคำต่อท้าย NL
4.RoHS "NL" จุดสูงสุดในการบัดกรี 260 ℃ %% P5 ℃
| TG1G-S012NZRL SMD หม้อแปลงไฟฟ้า LP6062ANL พอร์ตเดี่ยว 24Pins Gigabit Ethernet | |||
|---|---|---|---|
