รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: H1263NL / HX2019NLT
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ-1: |
H1263NL |
ข้อมูลจำเพาะ-2: |
HX2019NL |
อีเธอร์เน็ต: |
เร็ว 10/100 |
โพ: |
350mA |
ท่าเรือ: |
เดียว |
Hipot: |
1500 |
P3: |
HX2019NLT |
เทียบเท่า PN: |
LP2019ANL |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ข้อมูลจำเพาะ-1: |
H1263NL |
ข้อมูลจำเพาะ-2: |
HX2019NL |
อีเธอร์เน็ต: |
เร็ว 10/100 |
โพ: |
350mA |
ท่าเรือ: |
เดียว |
Hipot: |
1500 |
P3: |
HX2019NLT |
เทียบเท่า PN: |
LP2019ANL |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |

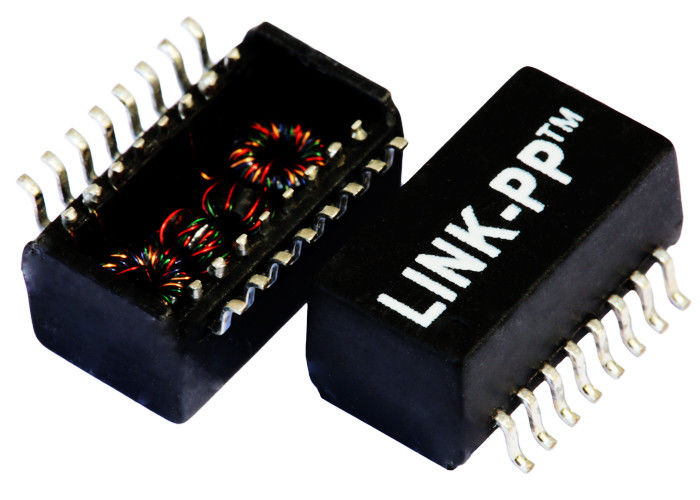

H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL โพรเซสโซลีน VoIP PoE HX2019NLT
1.1 หม้อแปลง Lan Transformer
โครงสร้าง 2.Coli โครงสร้าง: Toroidal
หม้อแปลงไฟฟ้า 3.100base-t
4.SMD, 16 พิน
5. การ ปรับระดับอุณหภูมิสูงสุดของ RoHS เป็นไปตาม RoHS 245 ° C °°
6. ประสิทธิภาพตามมาตรฐาน IEEE 802.3af / ANSI X3.263
7. ออกแบบมาสำหรับโทรศัพท์ IP หรือเปลี่ยนแอพพลิเคชัน
โมดูล USB Magnetics 10 / 100Base-TX และ POWER ผ่าน ETHERNET (PoE)
ข้อกำหนดทางไฟฟ้า (25)
อัตราส่วน 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
2. การสูญเสียความเสียหาย:
0.1-100MHz: -1.0dB MAX
3. การสูญเสีย:
0.1-30MHz: -18dB MIN
30-60MHz: -13dB MIN
60-80MHz: -12dB MIN
4.Crosstalk:
0.1-100MHz: -35dB MIN
5.DCMR:
30MHz: -42dB MIN
60MHz: -36dB MIN
100MHz: -33dB MIN
6.CMRR:
1-100MHz: -40dB TYP
7.L: 1-3,6-8:
350uH ต่ำ 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0.9 OHM MAX
9.LK:
1-3 (Tie: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (Tie: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
แรงดันไฟฟ้า 11.Isolation: 1500Vrms
12. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
การใช้งาน:
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem
| H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL โพรเซสโซลีน VoIP PoE HX2019NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
