รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: PA1736NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
PN: |
PA1736NL |
ช่วงพลังงาน: |
95w |
ความสูง: |
สูงสุด 11.4 มม |
รอยเท้า: |
29.2 มม. x 21.8 มม |
Toplogy: |
ไปข้างหน้าและ Flyback |
การผลิตจำนวนมาก: |
LP1736NL |
PN: |
PA1736NL |
ช่วงพลังงาน: |
95w |
ความสูง: |
สูงสุด 11.4 มม |
รอยเท้า: |
29.2 มม. x 21.8 มม |
Toplogy: |
ไปข้างหน้าและ Flyback |
การผลิตจำนวนมาก: |
LP1736NL |
PA1736NL => LP1736NL | FLYBACK TRANSFORMER | ส่งต่อและ Flyback |
---|
หมายเหตุ:
หม้อแปลงไฟฟ้าบาดแผลความถี่สูง
1. อุณหภูมิของส่วนประกอบ (อุณหภูมิแวดล้อมบวก) จะต้องอยู่ภายใน
ช่วงอุณหภูมิการทำงานที่ระบุไว้
2. หม้อแปลงไฟฟ้าและตัวนำกระแสไฟฟ้าด้านบนได้ผ่านการทดสอบและรับรองโดย Pulse
IC คู่ค้าและ sited ในเอกสารข้อมูลที่เหมาะสมหรือเอกสารประกอบการประเมินผล
ที่ บริษัท เหล่านี้ เพื่อหาคู่ค้า IC และ IC ที่ตรงกับข้างต้น
หมายเลขชิ้นส่วน Pulse โปรดปรึกษา IC Cross Reference บนเว็บไซต์ Pulse
3. สำหรับโปรแกรมประยุกต์ topology flyback จำเป็นต้องตรวจสอบให้แน่ใจว่าหม้อแปลงไฟฟ้าจะไม่
อิ่มตัวในใบสมัคร ความหนาแน่นของ peak flux (Bpk) ควรอยู่ต่ำกว่า 2700Gauss
เมื่อต้องการคำนวณความหนาแน่นสูงสุดให้ใช้สูตรต่อไปนี้:
Bpk (Gauss) = K1_Factor * Ipk (A)
4. ในการใช้งานโวลต์ - โวลต์เป็นสิ่งสำคัญในการคำนวณการสูญเสียแกนของหม้อแปลงไฟฟ้า
การสูญเสียหลักหม้อแปลงประมาณสามารถคำนวณได้ดังนี้
CoreLoss (W) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
ที่ไหนΔBสามารถคำนวณได้ดังนี้:
สำหรับ Topology ของ Flyback: ΔB = K1_Factor * (A)
สำหรับโทโพโลยีไปข้างหน้า: ΔB = K1_Factor * Volt-μsec
สามารถสั่งซื้อได้ด้วยการเพิ่มส่วนต่อท้าย "T" ลงในส่วนใดส่วนหนึ่ง
หมายเลข (เช่น PA0273NL จะกลายเป็น PA0273NLT) Pulse สอดคล้องกับเทปมาตรฐานอุตสาหกรรม
และรีลข้อกำหนด EIA481 เทปและรีลสำหรับผลิตภัณฑ์นี้มีความกว้าง (W = 44 มม.),
(Po = 32 มม.) ความลึก (Ko = 11.78 มม.)
6. ส่วนต่อท้าย "NL" หมายถึงหมายเลขชิ้นส่วนที่สอดคล้องกับ RoHS ส่วนต่อท้ายที่ไม่ใช่ NL คือ
ไม่จำเป็นต้องเป็นไปตาม RoHS แต่มีค่าไฟฟ้าและเครื่องจักรเทียบเท่า NL
รุ่น หากหมายเลขชิ้นส่วนไม่มีคำต่อท้าย "NL" แต่เป็นเวอร์ชันที่สอดคล้องกับ RoHS
เป็นสิ่งจำเป็นกรุณาติดต่อ Pulse

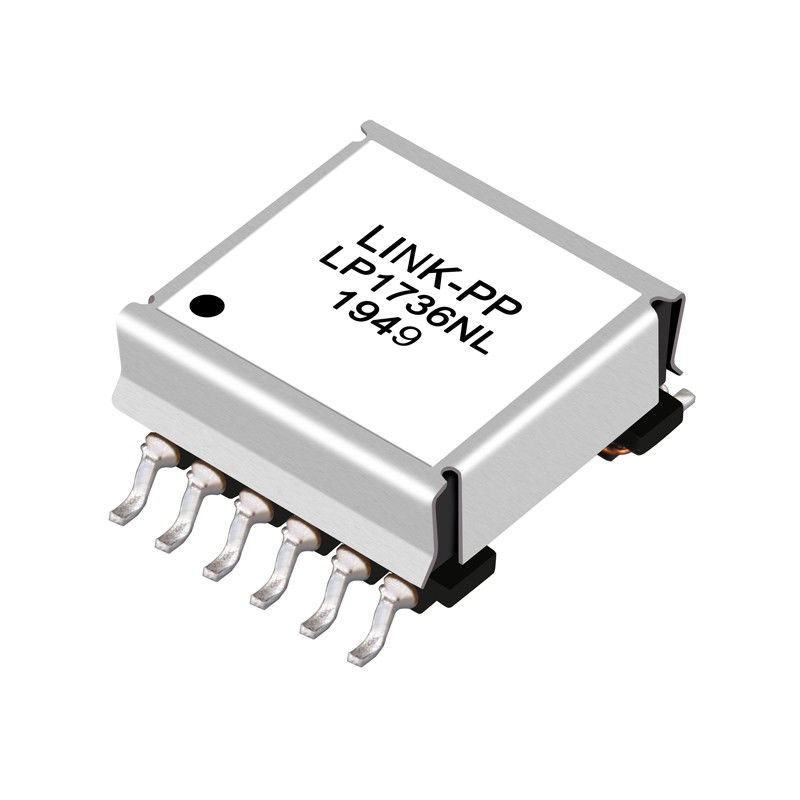

PA1736NL หม้อฟลายอิเล็คทรอนิคส์หม้อแปลงสูญเสียสายไฟความถี่สูง SMT 12Pins | |||
---|---|---|---|
