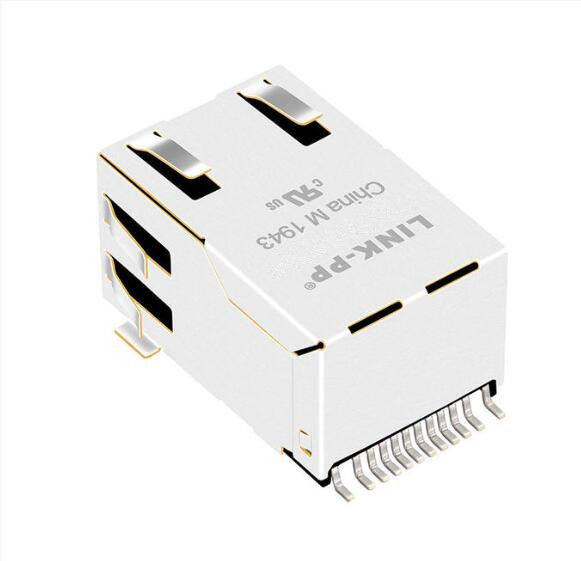

ARJE-0034 ขั้วต่อ Rj45 10 / 100Base-T Female PCb Jack

Surface Mount Rj45 Connector 10 / 100BaseT

♦ออกแบบมาสำหรับแอปพลิเคชันการ์ดเชื่อมต่อเครือข่าย
♦ออกแบบมาเพื่อตอบสนองความต้องการ IEEE802.3u
♦ที่มีอยู่ในทุกเทิร์นอัตราส่วนที่ใช้โดย LAN ผู้ผลิต IC
♦มีศูนย์ต๊าปหลักสำหรับการลด EMI เพิ่มเติม
♦ส่วนประกอบแม่เหล็กที่ง่ายที่สุดในการวาง androute บน PCB
♦อนุรักษ์พื้นที่ PCB ให้น้อยที่สุด

MAG.REVERSE LATCH

ตัวเลือก LED;EMI- นิ้วก็ได้

ลักษณะ

JX30-0005NL Surface Mount Rj45 Connector 10 / 100Base-T แจ็ค PCb ตัวเมีย

1. คุณสมบัติประเภทผลิตภัณฑ์:

1) ประเภทผลิตภัณฑ์ = Connector
2) ประเภทของแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การวางแนว PCB = การเข้าด้าน (มุมขวา) / การเข้าด้านบน (แนวตั้ง)

2. เอกสารแนบทางกล:
1) การกำหนดค่าแจ็ค = 1 x 1

3. ลักษณะไฟฟ้า:
1) ชีลด์ = ใช่

4. การยกเลิกคุณสมบัติที่เกี่ยวข้อง:
1) EMI Finger - Bottom = ไม่มี
2) วิธีการสิ้นสุด = Solder

5. คุณสมบัติของร่างกายที่เกี่ยวข้อง:
1) การกำหนดค่าพอร์ต = Single / Multi
2) EMI นิ้วมือด้านบนและด้าน = มี / ไม่มี
3) Latch Orientation = Standard - สลักลง
4) ความยาวหาง PCB

6. ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount

7. ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) รูปแบบตัวเชื่อมต่อ = แจ็ค

8. มาตรฐานอุตสาหกรรม:
1) การปฏิบัติตาม RoHS / ELV = สอดคล้องกับข้อกำหนด RoHS, สอดคล้องกับ ELV
2) กระบวนการบัดกรีไร้สารตะกั่ว = การบัดกรีแบบคลื่นสามารถทำได้ที่ 240 ° C,

คลื่นประสานสามารถ 260 ° C, คลื่นประสานสามารถ 265 ° C

Reflow-Soldering เสริม;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS เสมอ

9. การระบุตัวตน:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) สี LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม

10. เงื่อนไขการใช้งาน:
1) นำไปใช้กับ = Circuit Board
2) สภาพแวดล้อม = สำนักงาน / อาคาร
3) อุณหภูมิในการใช้งาน (° C) = 0 - 70 / -40 - +85

11.Hipot:

1,500Vrms ขั้นต่ำ

แอพพลิเคชั่นสำหรับผู้ใช้ Terminal

ออกแบบมาเพื่อรองรับแอพพลิเคชั่นเช่นโมเด็ม ADSL, LAN-on-Motherboardยังไม่มีข้อความอุปกรณ์การทำงานและการสื่อสารเช่น HUB, การ์ดพีซี, สวิตช์, เราเตอร์, เมนบอร์ดพีซี, SDH, PDH, IP Phone, โมเด็ม xDSL,โซลูชั่นคอลเซ็นเตอร์, กล่องรับสัญญาณที่ซับซ้อน, การติดตั้งเกตเวย์ VOIP, โปรโตคอลเกตเวย์เกตเวย์, สวิตช์อีเธอร์เน็ตที่รวดเร็ว ...

ความได้เปรียบทางการแข่งขัน

ARJE-0034> LPJ3011ABNL

18 ปีประสบการณ์การผลิต

2,600 พนักงาน

ทดสอบ 100%

เวลาการส่งมอบที่ยืดหยุ่น

ลูกค้าหลัก

ออกแบบสำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

ใบสมัคร EMS

PCB ประกอบแบบยืดหยุ่นในตัวแอสเซมบลี PCB แข็งเกร็งไมโครอิเล็กทรอนิกส์, ชิปพลิก;ไมโครอิเล็กทรอนิกส์, ชิปออนบอร์ด;การประกอบ Optoelectronicการประกอบ RF / ไร้สาย;ผ่านการประกอบรูชุดประกอบ Surface Surface;การประกอบระบบประกอบแผงวงจรพิมพ์
