รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH
หมายเลขรุ่น: 203316
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.11-$12
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 208K/เดือน
รายละเอียดอย่างรวดเร็ว
กล้องโทรศัพท์ทางอินเทอร์เน็ตของ Embedded System
พอร์ตเดียวการกำหนดค่าแบบหลายพอร์ตและการวางซ้อนกันได้ (Thru-hole)
ลดจำนวนชิ้นส่วนที่จะวางบนกระดาน
ปลดปล่อยพื้นที่บอร์ดและมีการป้องกันสัญญาณ
ระบบลดเสียงรบกวนในระบบ PCS อุตสาหกรรม
ปรับปรุงความน่าเชื่อถือและประสิทธิภาพของระบบที่ดีที่สุด
ประโยชน์ของการมีเส้นทางสัญญาณที่สั้นลงและความน่าเชื่อถือที่ได้รับจากระบบที่มีส่วนประกอบน้อยลง
ช่วยให้ผู้ผลิตบรรลุเป้าหมายของการลดต้นทุน
ข้อมูลจำเพาะ

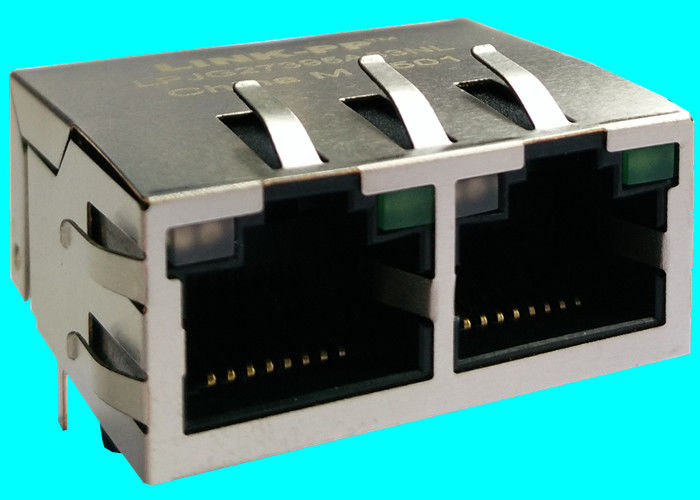

ลักษณะ | ตัวกรองแบบฝังตัว 203316 Multi-port RJ45 อุปกรณ์ Serial-to-Ethernet LPJ26204A31NL |
| 2) SMD, THT และ THT ด้วย USB | |
| 3) 350μH min, OCL มีความลำเอียง 8mA | |
| 4) สอดคล้องกับ IEEE 802.3 | |
5) ช่วงอุณหภูมิที่เพิ่มขึ้น 0 ° C ~ 70 ° C (หรือ -40 ° C ~ + 85 ° C) ใช้ได้ | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| การดำเนินงาน / การประยุกต์ใช้ | โมเด็ม DSL |
| พีซีแบบ EMbedded | |
| แอพพลิเคชัน LAN | |
| Hub, Router, สวิทช์ | |
| AVR, DVR | |
| ลักษณะไฟฟ้า | |
| ชีลด์ | มี / ไม่มี |
| คุณสมบัติการสิ้นสุด | |
| นิ้วมือ EMI | มี / ไม่มี |
| วิธีการสิ้นสุด | ประสาน |
| คุณสมบัติของร่างกาย | |
| LED | มี / ไม่มี |
| นิ้วมือ EMI - ด้านบนและด้านข้าง | มี / ไม่มี |
| การวางแนวสลัก | เทปขึ้น / ลง |
| ความยาวของ PCB Tail | 3.5 ± 0.5 มม |
ความสูงเหนือคณะกรรมการ | ไม่จำเป็น |
| คุณสมบัติการติดต่อ | |
| โหลดไว้ | ใช่ |
| ประเภทการสิ้นสุดการติดต่อ | ผ่านรู |
| สไตล์ Connector | ช่องเสียบ |
จำนวนแกน | 8 |
| มาตรฐานอุตสาหกรรม | |
| กระบวนการบัดกรีตะกั่วฟรี | Wave solder มีความสามารถ 265 ° c |
| ข้อมูลการปฏิบัติตามกฎ RoHS / elv | ถูกต้องตามมาตรฐาน RoHS |
| เงื่อนไขการใช้งาน | |
| นำไปใช้กับ | แผงวงจรพิมพ์ |
| สภาพแวดล้อม | สำนักงาน / อาคาร |
| อุณหภูมิในการทำงาน (° C) | 0 ° C ~ 70 ° C / -40 ° C ~ + 85 ° C |
| คุณสมบัติอื่น ๆ | |
| สนามแม่เหล็ก | 3D15 |
| ตัวบ่งชี้สถานะ | LED |
| สี LED ซ้าย | ไม่จำเป็น |
| สี LED ด้านขวา | ไม่จำเป็น |
| แยกตัวเก็บประจุ | มี / ไม่มี |
| แท็บกราวด์ PCB ด้านหลัง | มี / ไม่มี |
| ปริมาณตะกั่วของ Singal | 8 |
แผ่นข้อมูล | อีเมลติดต่อ Summer@link-PP.com |
| ชื่ออื่น ๆ | LPJ26204A31NL |
LINK-PP RJ45 ออกแบบมาสำหรับ BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
แพลตฟอร์มโอเพ่นซอร์สที่มีต้นทุนต่ำแพลตฟอร์มสนับสนุนชุมชนที่สนับสนุนโดยชุมชนสำหรับนักพัฒนาแอพพลิเคชันARM® Cortex ™ -A8 และนักเล่นเกมอดิเรก
LINK-PP ------------ ผู้จัดจำหน่ายและผู้สนับสนุนระบบฝังตัวสำหรับ Ti
| 203316 มีตัวกรอง Multi-port RJ45 สำหรับโมดูล Serial-to-Ethernet แบบฝังตัว LPJ26204A31NL | |
| ประเภท PCB Mount | Thru-Hole (THT) |
| จำนวนพอร์ท | 1, 2 และ 4 พอร์ตและวางซ้อนได้ 2x1, 2x2, 2x4, 2x6 และ 2x8 |
| โล่และ Unshield | มีให้เลือกใน Shield and Unshield |
| ประเภทตัวเชื่อมต่อ | RJ45 |
| PoE | Power Over Ethernet แบบบูรณาการ |
| Magnetics | แม่เหล็กแบบบูรณาการ |
| ความเร็ว Magnetics | Magnetics 10 / 100Mbps และ 1000Mbps |
| บรรจุภัณฑ์ | ตัวเลือกถาด |
| ตำแหน่งของแท็บ | ตัวเลือก Tab Up และ Tab Down |
| สี LED | ไม่จำเป็น |
| จำนวนตำแหน่ง | 8 และ 10 ตำแหน่งหรืออื่น ๆ |
| จำนวนผู้ติดต่อ | 8 และ 10 รายชื่อหรืออื่น ๆ |
| เป็นไปตาม RoHS | ใช่ |
| อุณหภูมิบัดกรี | 230 ถึง 240 เดรซีซี 5-10 SECONDS |
| Solder ตัวเลือกอุณหภูมิสูง | 260 วินาที 5-10 SECONDS |
| ตัวเลือกอุณหภูมิสูง | -40 ถึง +85 องศา F |
| อุณหภูมิในการทำงาน | -0 ถึง 70 องศาองศาเซลเซียส |
