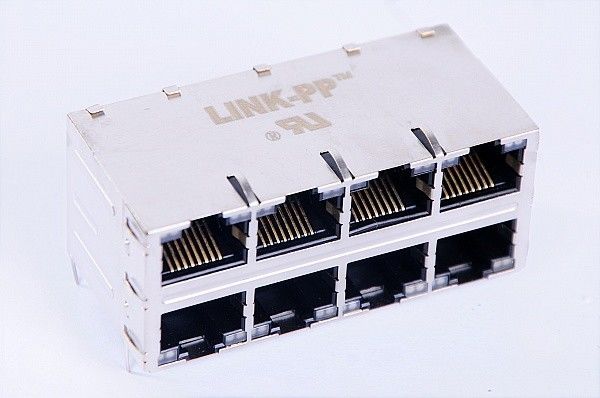

10 / 100BaseT RoHS กองซ้อนกัน RJ45 2 X 4 พอร์ตพร้อมรูผ่าน 0810-2H4R-N9

รายชื่อคำอธิบาย:

1) ผู้ผลิตหม้อแปลง RJ45 และ Lan สำหรับ 16 ปี

1) ISO9001, SGS, UL, CE, REACH

3) ลูกค้าหลัก: TI GE SONY ซัมซุง IBM CANON

4) PULSE OEM เป็นเวลา 9 ปี

คำอธิบายโดยละเอียด:

0810-2H4R-N9 MagJack 10 / 100BaseT, 2X4, 3w-YG, RoHS

1.Characteristics:

1) ปลั๊ก RJ45 พร้อมปลั๊กแปลง / โหมดชัตเตอร์ทั่วไป

2) มีให้เลือกทั้งแบบ SMD, THT และ THT พร้อม USB

3) 350μHนาที OCL มีความลำเอียง 8mA

4) สอดคล้องกับ IEEE 802.3

5) ขยายช่วงอุณหภูมิ -40 ° C ถึง + 85 ° C

6) PoE / PoE +

2. การดำเนินงาน / การประยุกต์ใช้:

1) 10/100 Base-T

2) โมเด็ม xDSL

3) เครื่องพีซีที่ฝังตัว

4) แอพพลิเคชัน LAN

5) ฮับเราเตอร์สวิตช์

3. สิ่งที่แนบมาด้วยเครื่องจักร:

1) กำหนดค่า Jack

2x4

3. ลักษณะทางไฟฟ้า:

1) ป้องกัน

ใช่

คุณสมบัติที่เกี่ยวข้อง:

1) นิ้วมือ EMI

ใช่

2) วิธีการบอกเลิก

ประสาน

ร่างกายที่เกี่ยวข้องคุณสมบัติ:

1) การกำหนดค่าพอร์ต

เดียว

2) นิ้วมือ EMI - ด้านบนและด้านข้าง

มี / ไม่มี

3) การวางแนวสลัก

มาตรฐาน - ปิดลง

4) ความยาวของ PCB Tail

3.50 ± 0.50mm

6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:

1) โหลดไว้ล่วงหน้า

ใช่

2) ประเภทการสิ้นสุดการติดต่อ

ผ่านรู

7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:

1) รูปแบบตัวเชื่อมต่อ

ช่องเสียบ

8. มาตรฐานอุตสาหกรรม:

1) การปฏิบัติตาม RoHS / ELV

สอดคล้องตามมาตรฐาน ELV

2) กระบวนการบัดกรีตะกั่วฟรี

Wave solder สามารถทำงานได้ที่ 265 องศาเซลเซียส

3) ประวัติการปฏิบัติตาม RoHS / ELV

เป็นไปตามข้อกำหนด RoHS เสมอ

9. เครื่องหมายระบุ:

1) สี LED ด้านซ้าย

สีเขียวหรือสีเหลือง

2) ไฟ LED ขวา

สีเขียวหรือสีเหลือง

10. เงื่อนไขการใช้งาน:

1) นำไปใช้กับ

แผงวงจรพิมพ์

2) สภาพแวดล้อม

สำนักงาน / อาคาร

3) อุณหภูมิในการทำงาน (° C)

0 - 70 / -40 - +85

11. คุณลักษณะที่เกี่ยวข้องกับการกำหนดค่า

1) วงจรแม่เหล็ก

3D15

2) ตัวบ่งชี้สถานะ

นำ

3) ตัวเก็บประจุแบบแยกตัว

มี / ไม่มี

4) แท็บ Ground PCB ด้านหลัง

มี / ไม่มี

5) ปริมาณตะกั่ว

8
