รายละเอียดสินค้า:
การชำระเงิน:
|
ไฮไลต์: | gigabit magnetics transformer,ethernet transformer |
---|
1. แปลง Port Lan Transformer
โครงสร้าง 2.Coli โครงสร้าง: Toroidal
หม้อแปลง 3.1000base-t
4.SMD, 96 หมุด

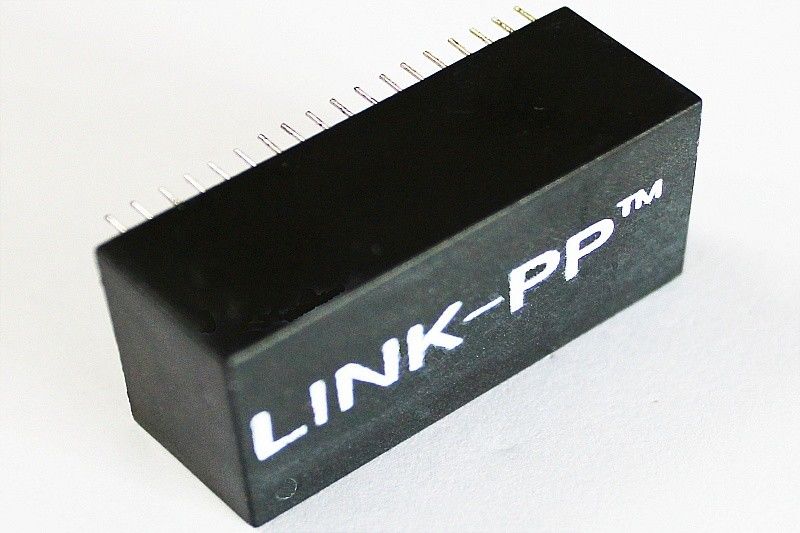

10/100 / 1000BASE-TX พอร์ท Lan Transformer ช่อง 5 ช่องมี 96 ช่อง
รายละเอียด:
พอร์ตทรานซิสเตอร์อีเธอร์เน็ตแบบห้าพอร์ต Gigabit
ใบสมัคร | LAN ETHERNET (PoE & NON PoE) |
AutomDX | ใช่ |
คิดเห็น | ได้มาตรฐาน RoHS LPXXXXNL |
RX การกำหนดค่า | T, C |
กำหนดค่า TX | T, C |
การก่อสร้าง | TRANSFER MOLD |
แกนต่อพอร์ต | 4 |
จำนวนพอร์ท | ห้า |
PCB | ไม่มี PCB |
บรรจุภัณฑ์ | SMT |
ความสูงของแพ็คเกจ (นิ้ว) | 0.225 หรืออื่น ๆ |
ความสูงของบรรจุภัณฑ์ (มม.) | 5.715 หรืออื่น ๆ |
ความยาวแพ็คเก็จ (นิ้ว) | 1.12 หรืออื่น ๆ |
ความยาวของแพ็คเกจ (มม.) | 28.448 หรืออื่น ๆ |
ความกว้างของแพ็คเก็จ (นิ้ว) | 0.63 หรืออื่น ๆ |
ความกว้างของแพ็คเก็จ (มม.) | 16.002 หรืออื่น ๆ |
เป็นไปตาม RoHS | ใช่เป็นไปตามมาตรฐาน-6 |
ความเร็ว | 10/100 / 1000BASE-TX |
อุณหภูมิ | 0 ถึง 70 / -40 ถึง +85 |
เปิดอัตราส่วน RX | 1CT: 1CT |
เปิด TX อัตราส่วน | 1CT: 1CT |
หลัก P / N | LP1102NL ฯลฯ |
ข้อกำหนดทางไฟฟ้า (25):
1. เปิดอัตราส่วน 50KHz, 0.5V
ฝั่งชิป: ด้านข้าง = 1CT: 1CT + _2%
2. ความเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:
ด้านชิป: 350uH นาที
3. การแทรก Loss1-100MHz: -1.4dB Max
4. กลับ Loss1-30MHz: -16dB นาที
40MHz: -14.4dB นาที
50MHz: -13.1dB นาที
60-80MHz: -12dB นาที
100MHz: -10dB นาที
5. แตกต่างจากการปฏิเสธโหมดทั่วไป:
30MHz: -45dB นาที
60MHz: -40dB นาที
100MHz: -35dB นาที
6. Crosstalk30MHz: -40dB นาที
60MHz: -35dB นาที
100MHz: -30dB นาที
7. ไฮพ็อต: 1500 โวลต์มิล
การใช้งาน:
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem
ความได้เปรียบทางการแข่งขัน:
ประสบการณ์การผลิต 16 ปี,
2600 พนักงาน,
ทดสอบ 100%
เวลาการจัดส่งที่ยืดหยุ่น
